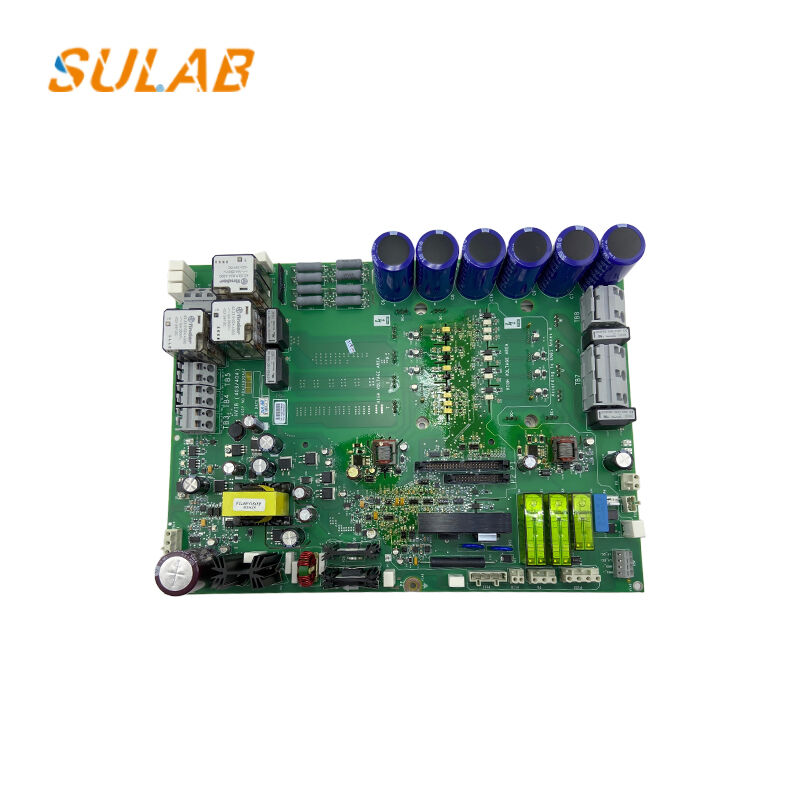

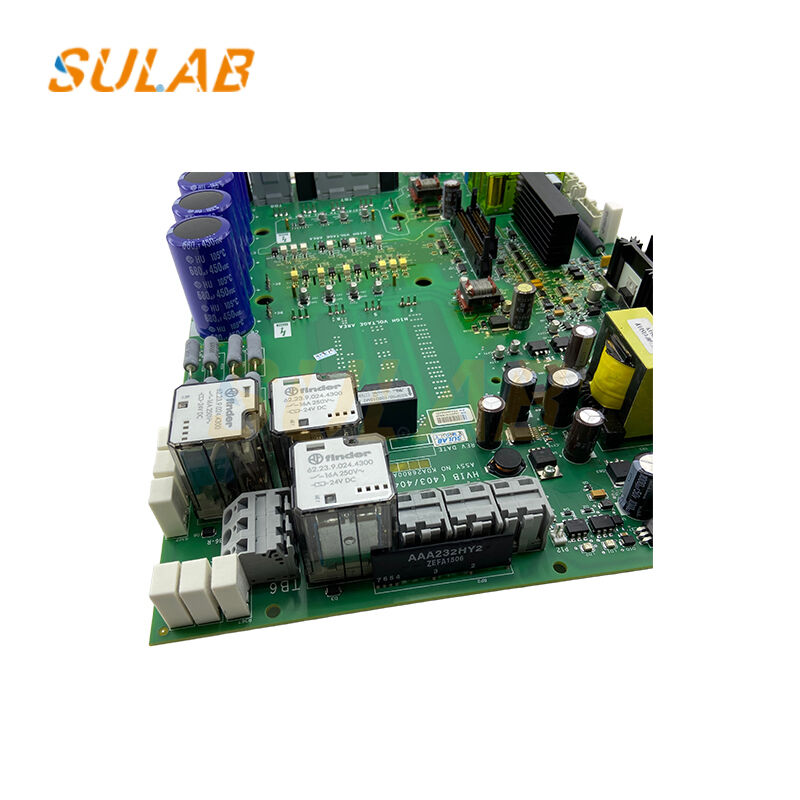

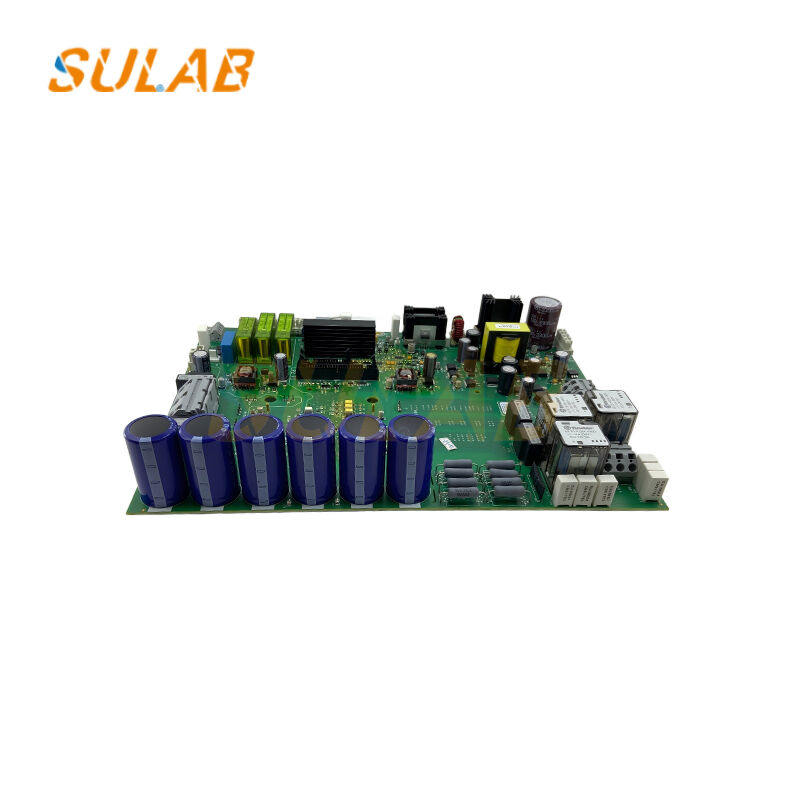

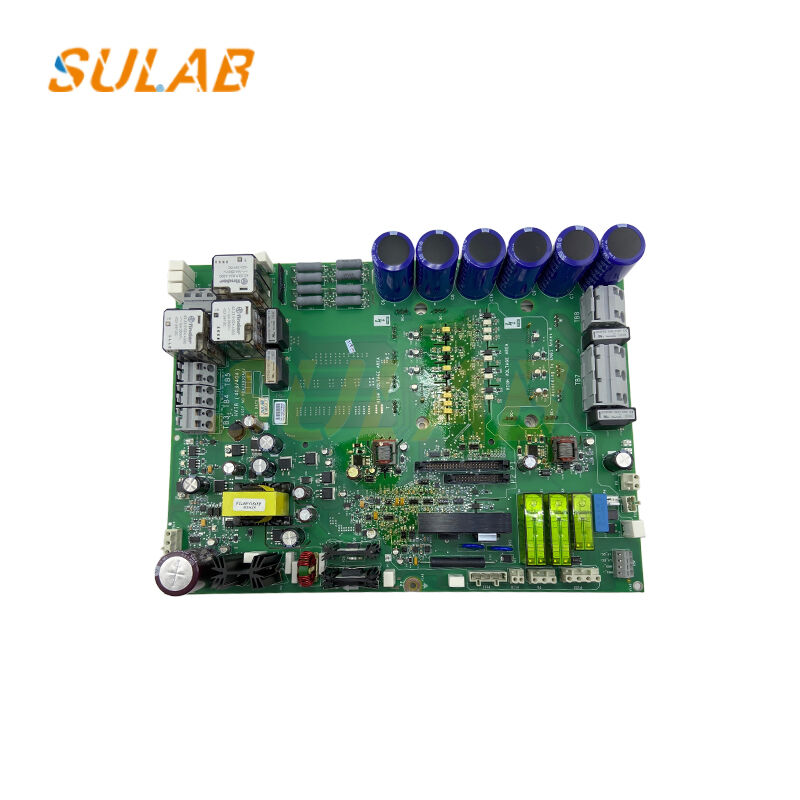

Scheda Inverter Otis Elevator HVIB KDA26800AAZ2 con Rigenerazione di Energia e Rivestimento Conforme per Sostituzione Diretta

Scheda Inverter Ascensore Otis HVIB Drive KDA26800AAZ2, Power PCB per Inverter Rigenerativo OVFR2B-403/404

KDA26800AAZ2, noto anche come scheda di azionamento HVIB 403/404, è la scheda PCB di potenza principale per l'inverter rigenerativo per ascensori Otis OVFR2B-403/404, installata all'interno del quadro di controllo della sala macchine. Integra moduli di potenza IGBT, condensatori di filtro del collegamento DC, circuiti di rilevamento corrente-tensione e anelli di pilotaggio del segnale. Adotta circuito stampato con rivestimento conforme, componenti elettronici industriali di alta gamma, forte resistenza alle vibrazioni e alle interferenze elettromagnetiche, stabile per un funzionamento continuo dell'ascensore a lungo termine. Dispone di funzione di rigenerazione dell'energia, che immette l'energia in eccesso nella rete elettrica per un effetto di risparmio energetico. Le interfacce e i terminali originali corrispondenti supportano la sostituzione diretta dell'unità difettosa senza modifiche hardware. Ampiamente utilizzato per la manutenzione, la riparazione di guasti e i progetti di modernizzazione degli ascensori Otis SKY2. Risolve guasti tipici tra cui l'ascensore non può funzionare, l'inverter segnala errore IPM, guasto di sovracorrente e guasto del circuito di azionamento.

Funzioni

1. Agisce come unità di esecuzione di potenza dell'inverter rigenerativo, riceve il segnale di controllo PWM dalla scheda di controllo principale, aziona il modulo IGBT per emettere potenza a frequenza-tensione regolabile per il motore di trazione dell'ascensore.
2. Realizza il feedback dell'energia rigenerativa durante il funzionamento dell'ascensore, riduce il consumo di energia e migliora l'efficienza del sistema.
3. Monitora in tempo reale la tensione del bus, la corrente di uscita e la temperatura dell'IGBT, fornisce un segnale di feedback al controller principale.
4. Attiva la protezione multilivello come sovracorrente, sovratensione, sovratemperatura e cortocircuito, interrompe l'uscita di potenza per proteggere il motore di trazione e l'hardware dell'inverter.
5. Collabora con il sistema di controllo principale dell'ascensore per garantire un avviamento, un livellamento e prestazioni di funzionamento stabili della cabina dell'ascensore.

Contenuto ricco (Ambiente di lavoro, Note e Applicazione)

Temperatura ambiente di lavoro: -10℃ ~ +55℃; Umidità relativa ≤90%, non condensante. Grado di protezione IP20, solo per installazione in quadri di sala macchine interni. Tenere lontano da gas corrosivi, polvere conduttiva, schizzi d'acqua e forti interferenze elettromagnetiche. Scollegare completamente tutta l'alimentazione prima dello smontaggio e dell'installazione; è presente una carica residua ad alta tensione sui condensatori di filtro, attendere la scarica completa prima dell'operazione. Sono richiesti tecnici ascensoristi professionisti per la sostituzione, l'ispezione e la messa in servizio. Pulire regolarmente la polvere sulla superficie della scheda e sul dissipatore di calore per prevenire danni da surriscaldamento. Applicabile agli ascensori passeggeri Otis serie SKY2 dotati del sistema di azionamento rigenerativo OVFR2B-403 / OVFR2B-404. Sostituzione comune per schede KDA26800AAZ2 originali bruciate, invecchiate, difettose nei lavori di ristrutturazione di ascensori in edifici residenziali, uffici e complessi commerciali.

Scheda PCB Ascensore - FAQ

D1: Come identifico la scheda PCB di ricambio corretta per ascensore?
Per identificare una scheda PCB di ricambio per ascensore, controllare il numero di parte originale, la revisione hardware, le marcature della scheda e il modello del controller dell'ascensore. Foto chiare di entrambi i lati della PCB possono aiutare a distinguere diverse versioni.

D2: Le schede PCB per ascensori con numeri di parte simili possono essere intercambiabili?
Non necessariamente. Le schede PCB per ascensori con numeri di parte simili possono differire per revisioni hardware, firmware, layout dei connettori o protocolli di comunicazione. La compatibilità deve essere verificata rispetto al sistema ascensore esistente.

D3: Una scheda PCB di ricambio per ascensore richiede la programmazione?
Alcune schede PCB di ricambio richiedono la configurazione del firmware, le impostazioni dei parametri o la programmazione specifica del sistema. Altre potrebbero già contenere il software richiesto. La procedura corretta dipende dal modello della PCB e dal suo ruolo nel sistema di controllo dell'ascensore.

D4: Una scheda PCB difettosa per ascensore può essere sostituita senza cambiare l'intero sistema di controllo?
In alcuni casi, una singola PCB può essere sostituita se la sostituzione è compatibile con il controller esistente, il firmware, il cablaggio e i componenti collegati. Un tecnico qualificato dovrebbe confermare il guasto prima di decidere la sostituzione.

D5: Quali informazioni devo fornire quando acquisto una scheda PCB di ricambio per ascensore?
Si prega di fornire il numero di parte della PCB originale, la revisione hardware, il modello dell'ascensore, foto chiare della scheda e la quantità richiesta. SULAB può aiutare a rivedere questi dettagli e verificare le opzioni di ricambio disponibili.
