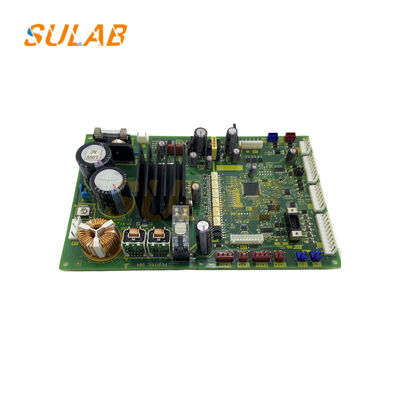

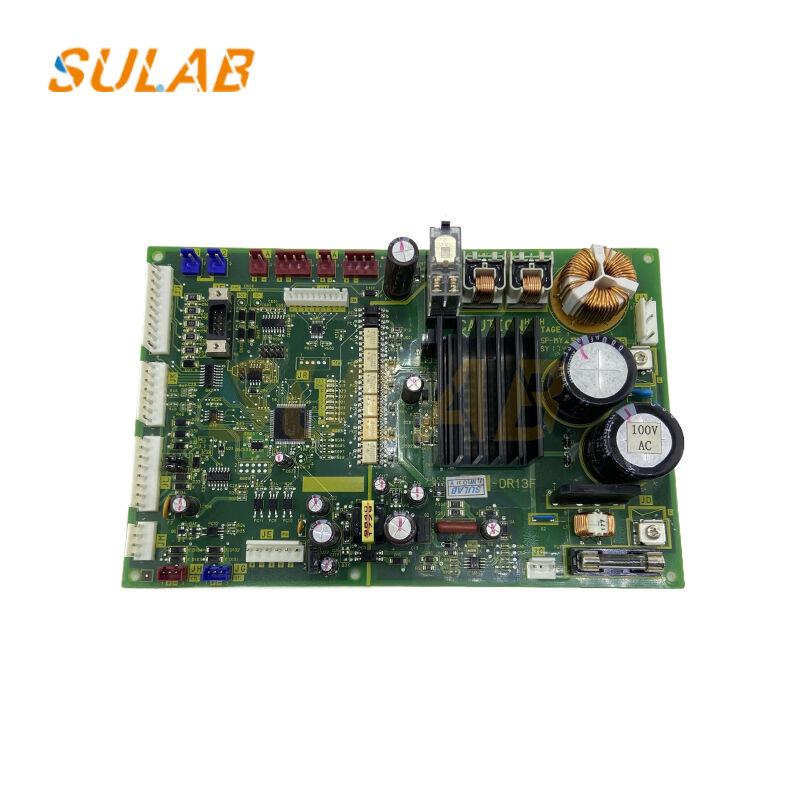

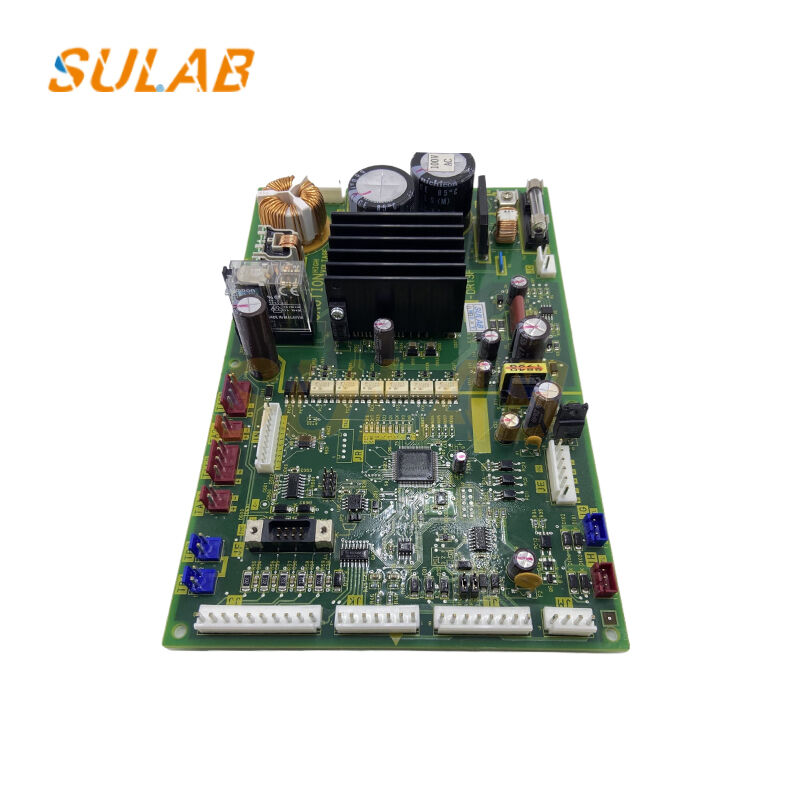

Fujitec DR13F Door Operator Board con controllo automatico dedicato della porta semplificata Microcontrollore a 8 bit di livello industriale e interfaccia di comunicazione MILLNET
-
Evidenziare
Consiglieria dedicata per il controllo della macchina della porta semplificata
,Tavola di controllo dell'ascensore a microcontrollore a 8 bit di grado industriale
,Interfaccia di comunicazione MILLNET Fujitec DR13F Board
-
MarcaFujitec
-
DescrizioneScheda di ascensore
-
ModelloDR13F
-
MOQ1 pz
-
TrasportoTNT, UPS, DHL, Fedex, Aria, Mare
-
PacchettiCartone, cassa di legno, pallet ecc
-
Tempi di consegnaNormalmente 2-3 giorni lavorativi dopo il pagamento
-
Garanziaun anno
-
Metodo di pagamentoBanca aziendale, unione occidentale, alibaba, Paypal ecc
-
MarcaFujitec
-
Numero di modelloDR13F
-
Quantità di ordine minimo1
-
Tempi di consegna2-3 giorni lavorativi
-
Termini di pagamentoD/P,T/T,Western Union
Fujitec DR13F Door Operator Board con controllo automatico dedicato della porta semplificata Microcontrollore a 8 bit di livello industriale e interfaccia di comunicazione MILLNET
Fujitec DR12 Porta Operatore Board
Fujitec Elevator DR13G DR13E Fujitec DR13F 13H Porta Operatore Board
Il DR13F è unpannello di controllo per macchine a porta semplificata dedicatoper i sistemi di ascensori HUASHENG FUJITEC.C1F-DR13, questa scheda funge da componente centrale dei sistemi di porte dell'ascensore Fujitec,responsabile del controllo preciso della velocità e della posizione del motore della macchina delle porte per assicurare l'apertura e la chiusura senza intoppi delle porte dei carrelli dell'ascensore e delle porte del corridoio.
Specifiche tecniche
| Marchio | Fujitec |
| Descrizione | Tavola di ascensore |
| Modello | DR13F |
| MOQ | 1 PC |
| Trasporti | TNT, UPS, DHL, Fedex, Aereo, Mare |
| Pacchi | Cartone, custodia di legno, pallet ecc. |
| Tempo di consegna | Normalmente 2-3 giorni lavorativi dopo il pagamento |
| Garanzia | Un anno |
| Metodo di pagamento | Banca di società, Western Union, Alibaba, Paypal ecc |
Caratteristiche tecniche
- Microcontrollore a 8 bit di grado industriale per prestazioni affidabili
- Input di potenza doppia: AC200V ((± 10%) /DC24V con potenza motrice di 200W
- Compatibile con motori a porta sincrona a magnete permanente a corrente continua di 24 V
- Interfaccia di comunicazione MILLNET (9600bps) per l'integrazione del sistema
- Dimensioni compatte: 150×100×25 mm con montaggio della rotaia guida (35 mm standard)
- Classe di protezione IP20 per ambienti industriali
- Risponde alle norme di sicurezza EN 81-20/50 e GB 7588
- Certificato CE/ISO9001 con garanzia di 12 mesi
Sistema di guida e prestazioni
Utilizza unarchitettura di azionamento isolato a ponte Hcon doppia struttura H-bridge attraverso due gruppi di chip IR2104 a mezzo ponte e MOSFET a canale N.Questo permette la rotazione avanti/indietro e la regolazione della velocità del motore della macchina della porta con velocità di apertura/chiusura regolabile (0.1-0.6m/s) e accelerazione/rallentamento (0.5-1.5m/s2).
Dispone di modulazione della larghezza dell'impulso PWM alla frequenza di 20 kHz, garantendo un funzionamento fluido con basso rumore e un miglior comfort dei passeggeri.
Caratteristiche di sicurezza e controllo
Impianto internocontrollo logico completo dell'apertura/chiusura della portasupporta più tipi di porte tra cui porta singola, porta doppia, porta ad apertura centrale e porta ad apertura laterale.ed elaborazione del segnale della cortina/borda di sicurezza per una maggiore sicurezza.
La protezione avanzata contro i pizzichi inverte automaticamente la direzione della macchina della porta (durante l'apertura) o interrompe la chiusura della porta (durante la chiusura) quando vengono rilevati ostacoli,prevenzione di lesioni dei passeggeri e rispetto delle norme di sicurezza degli ascensori.
Circuiti di protezione multipli tra cui sovra corrente, sovra tensione, sotto tensione, surriscaldamento e protezione contro lo stallo interrompono automaticamente l'alimentazione e attivano gli allarmi quando si verificano guasti.
