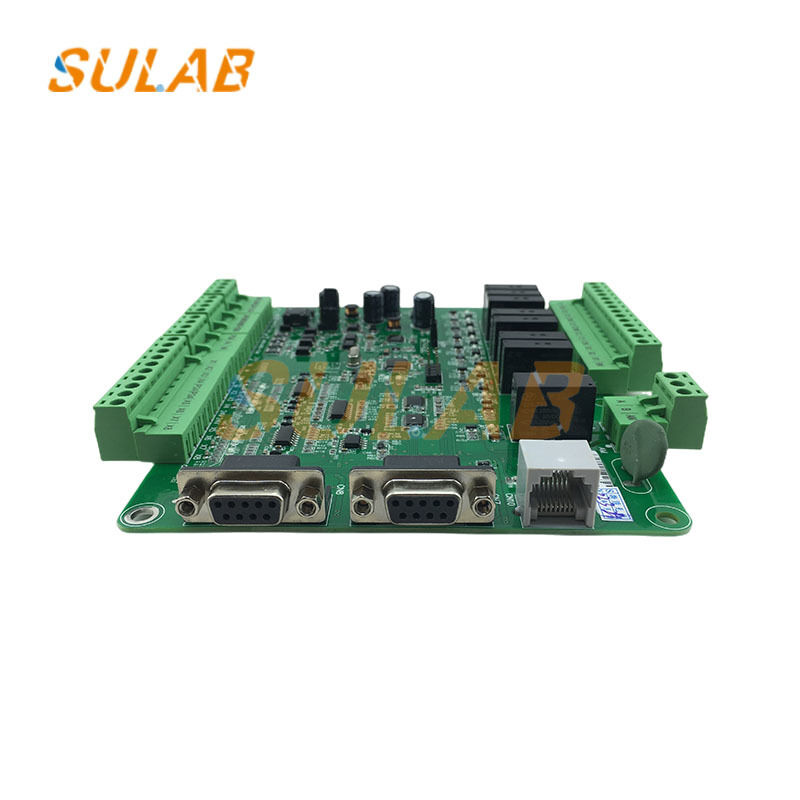

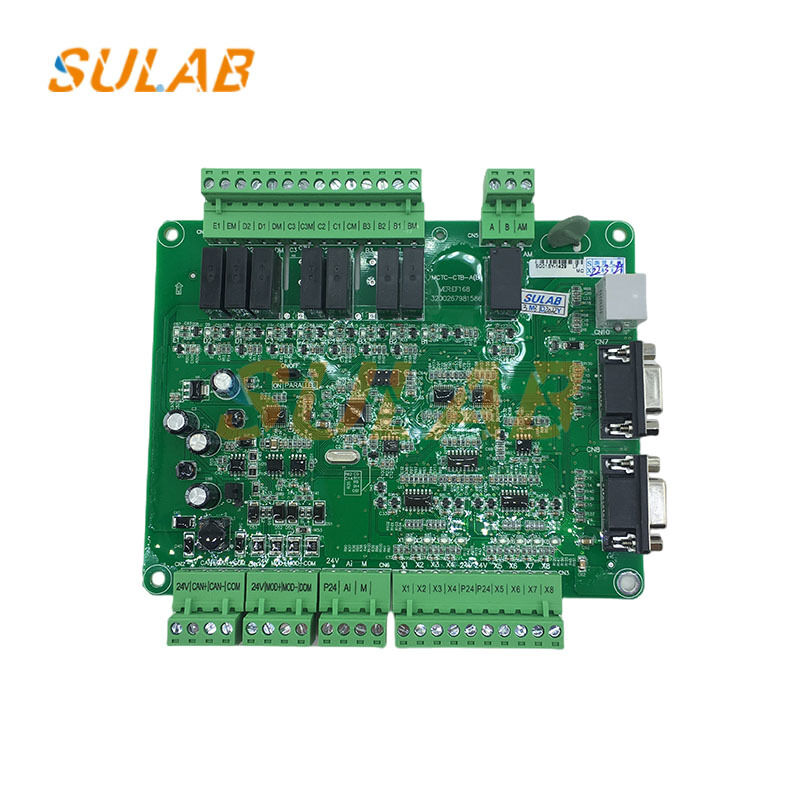

Scheda principale inverter ascensore pezzi di ricambio ascensore Monarch, Scheda di comunicazione tetto cabina ascensore Scheda di controllo MCTC-CTB-A
Acquisizione centralizzata segnali: 8 ingressi digitali (DI) tramite CN3 acquisiscono segnali di interruttore dal circuito di sicurezza del tetto cabina, blocco porte, finecorsa, sensori pieno carico/sovraccarico, ecc.; 1 ingresso analogico (AI, 0-10V) riceve il segnale del sensore di pesatura, fornendo dati per la compensazione del pre-coppia e migliorando il comfort di avviamento.
Controllo azionamento carico: 7 uscite relè standard (espandibili a 9) azionano il motore della porta cabina, l'illuminazione, la ventola, il dispositivo di allarme, ecc., realizzando il controllo logico e la commutazione di stato delle apparecchiature di cabina.
Comunicazione CAN bus: Interazione in tempo reale con la scheda di controllo principale (MCB) tramite CAN+/- per comandi operativi, feedback di stato e informazioni sui guasti, adattandosi all'architettura di comunicazione seriale Monarch, riducendo il cablaggio dell'albero e migliorando l'affidabilità del segnale.
| Marca | SULAB |
| Descrizione | Ascensore pezzi |
| Modello | MCTC-CTB-A |
| MOQ | 1PC |
| Trasporto | TNT, UPS, DHL, Fedex, Aereo, Mare |
| Applicabile | Ascensore |
| Pacchi | Cartone, Cassa di legno, Pallet ecc |
| Tempi di consegna | Normalmente 2-3 giorni lavorativi dopo il pagamento |
| Garanzia | Un anno |
| Metodo di pagamento | Banca aziendale, Western Union, Alibaba, Paypal ecc |
Logica di pesatura e sicurezza: Elabora i segnali di pesatura per implementare la compensazione del pre-coppia e la protezione da pieno carico/sovraccarico; si interblocca con i contatti del circuito di sicurezza, interrompendo immediatamente l'uscita e segnalando guasti in caso di malfunzionamento per garantire la sicurezza dei passeggeri.
Interfacciamento comandi e display: Si collega al pannello di controllo cabina (CCB) e al pannello chiamate di piano (HCB), inoltrando le registrazioni di piano e i comandi di apertura/chiusura porte, e visualizzando in modo sincrono lo stato operativo e i codici di guasto per migliorare l'esperienza di interazione uomo-macchina.
D1: Come identifico la corretta scheda PCB di ricambio per ascensore?
Per identificare una scheda PCB di ricambio per ascensore, controllare il numero di parte originale, la revisione hardware, le marcature sulla scheda e il modello del controllore dell'ascensore. Foto chiare di entrambi i lati della PCB possono aiutare a distinguere diverse versioni.
D2: Le schede PCB per ascensori con numeri di parte simili sono intercambiabili?
Non necessariamente. Le schede PCB per ascensori con numeri di parte simili possono differire per revisioni hardware, firmware, layout dei connettori o protocolli di comunicazione. La compatibilità deve essere verificata rispetto al sistema di ascensore esistente.
D3: Una scheda PCB di ricambio per ascensore richiede la programmazione?
Alcune schede PCB di ricambio richiedono la configurazione del firmware, le impostazioni dei parametri o la programmazione specifica del sistema. Altre potrebbero già contenere il software necessario. La procedura corretta dipende dal modello della PCB e dal suo ruolo nel sistema di controllo dell'ascensore.
D4: Una scheda PCB difettosa di un ascensore può essere sostituita senza cambiare l'intero sistema di controllo?
In alcuni casi, una singola PCB può essere sostituita se il ricambio è compatibile con il controllore esistente, il firmware, il cablaggio e i componenti collegati. Un tecnico qualificato dovrebbe confermare il guasto prima di decidere la sostituzione.
D5: Quali informazioni devo fornire quando cerco una scheda PCB di ricambio per ascensore?
Si prega di fornire il numero di parte della PCB originale, la revisione hardware, il modello dell'ascensore, foto chiare della scheda e la quantità richiesta. SULAB può aiutare a rivedere questi dettagli e verificare le opzioni di ricambio disponibili.
