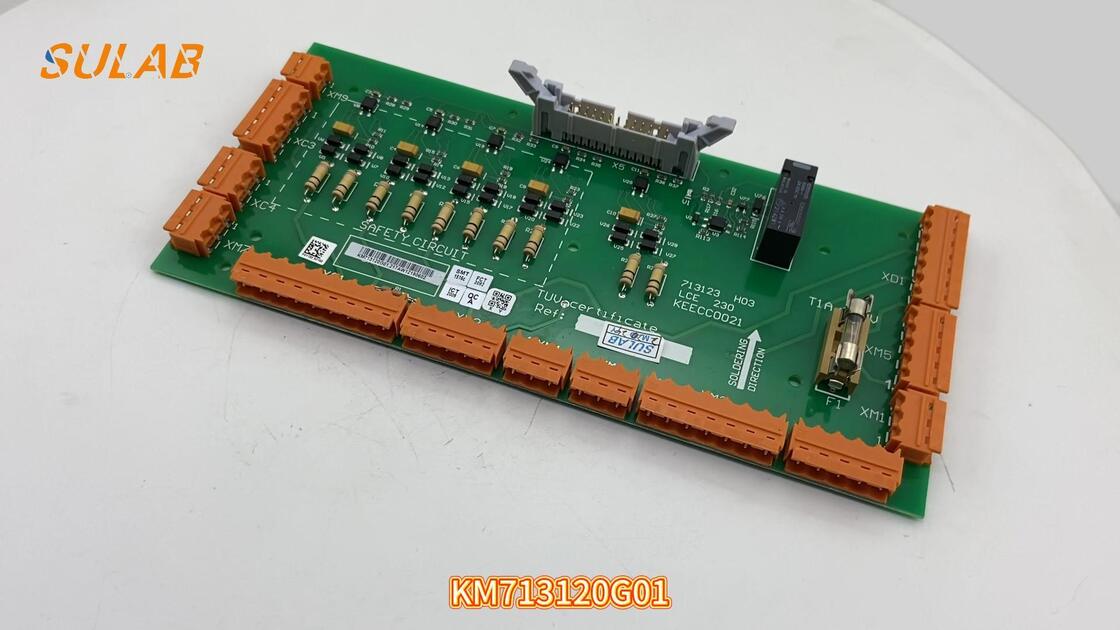

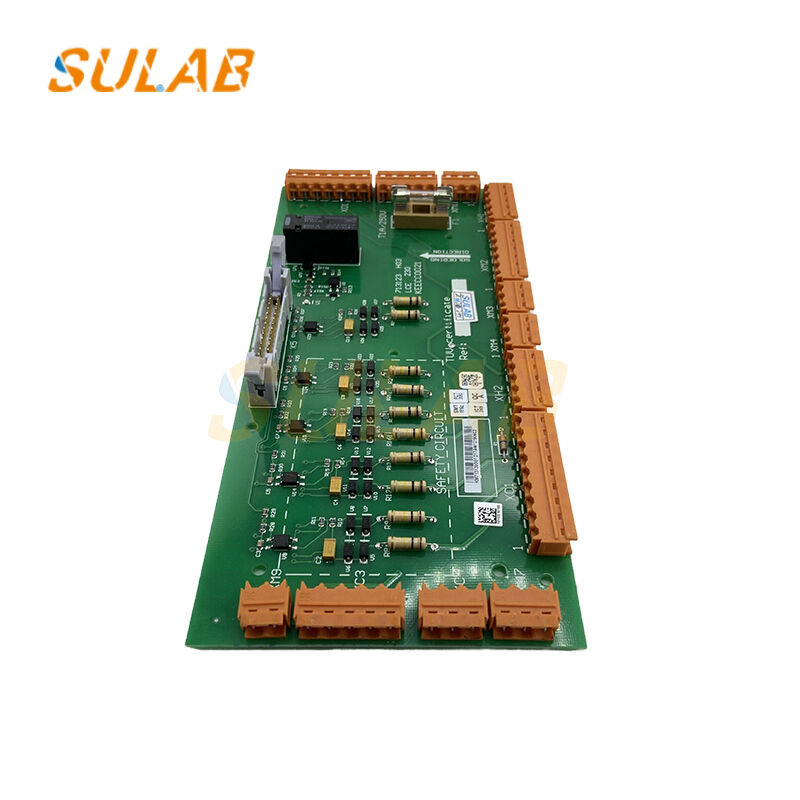

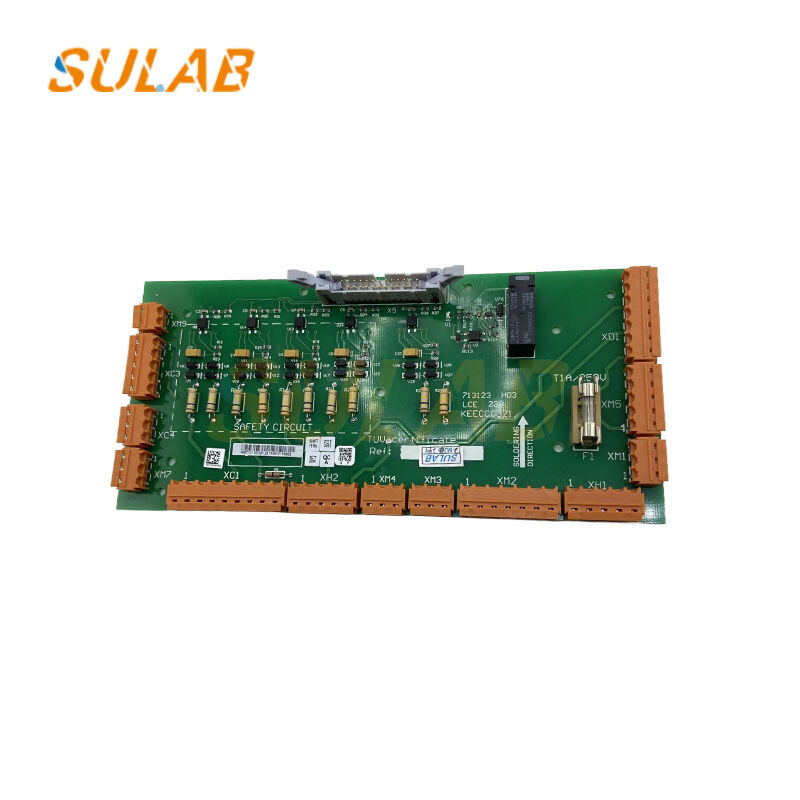

Scheda PCB originale KONE per ascensore con MCU ARM Cortex-M3 a 32 bit, connettori a bordo dorati e rivestimento conforme per sistema MX10
-
Evidenziare
Scheda PCB KONE con MCU ARM Cortex-M3 a 32 bit
,Scheda di controllo ascensore con connettori a bordo dorati
,Rivestimento conforme sistema MX10
-
TipoKM713120G01
-
Nome del prodottoKM713120G01 Scheda PCB KONE
-
TrasportiRichiesta dei clienti, UPS DHL TNT FEDEX, consegna via mare
-
ApplicazioneParti dell'ascensore, paranco, ascensore
-
Tipo di attivitàProduttore
-
ImballaggioImballato in cartone
-
MarcaKone
-
Numero di modelloKM713120G01
-
Quantità di ordine minimo1
-
Tempi di consegna3-5 giorni lavorativi
-
Termini di pagamentoD/A, D/P, T/T, Western Union
Scheda PCB originale KONE per ascensore con MCU ARM Cortex-M3 a 32 bit, connettori a bordo dorati e rivestimento conforme per sistema MX10
Scheda PCB KONE KM713120G01 | Scheda di controllo ascensore MX10 System, Originale
KM713120G01 è la PCB di controllo ascensore KONE originale progettata per i sistemi MX10 e MiniSpace™. Questa scheda FR-4 a 6 strati è dotata di un MCU ARM Cortex-M3 a 32 bit, ricetrasmettitori CAN-bus e I/O digitali a 24 V, che gestiscono le chiamate in cabina, i comandi delle porte e la logica della catena di sicurezza in un design a slot compatto. I connettori edge placcati in oro supportano oltre 1.000 cicli hot-swap senza usura, mentre il rivestimento conforme offre protezione contro polvere e umidità nelle installazioni senza locale macchina. La striscia diagnostica LED integrata consente una rapida risoluzione dei problemi in loco abbinando i codici lampeggianti agli strumenti di servizio KONE. Testata in fabbrica con firmware 3.8.x precaricato, questa scheda funge da sostituto diretto dei modelli obsoleti KM713120G00 e KM713120G02.
Specifiche tecniche
| Codice articolo | KM713120G01 |
| Marca | KONE Originale |
| Descrizione | PCB di controllo ascensore / scheda principale |
| Sistema | MX10, MiniSpace™ |
| Processore | ARM Cortex-M3, 72 MHz |
| Strati | FR-4 a 6 strati, 1,6 mm |
| Rivestimento | Conforme acrilico, UL-94 V-0 |
| Connettori | 3 × bordo oro a 48 pin, 2 × RJ45 |
| I/O | 24 VDC 32 in / 24 out |
| Comunicazione | CAN 2.0B, KONE Bus |
| Firmware | 3.8.x (aggiornabile via flash) |
| Diagnostica LED | Striscia a 8 stati |
| Intervallo di temperatura | -5 °C ~ +60 °C |
| Standard | CE, RoHS, EN 12015/16 |
Caratteristiche principali
- Scheda di controllo ascensore KONE originale per sistemi MX10 e MiniSpace™
- Processore ARM Cortex-M3 a 32 bit con velocità di clock di 72 MHz
- Costruzione FR-4 a 6 strati con spessore di 1,6 mm
- Rivestimento conforme acrilico con classificazione UL-94 V-0
- Connettori edge placcati in oro per durata e affidabilità
- I/O digitali a 24 VDC con 32 ingressi e 24 uscite
- Protocolli di comunicazione CAN 2.0B e KONE Bus
- Striscia diagnostica LED a 8 stati per una facile risoluzione dei problemi
- Ampio intervallo di temperatura operativa: da -5°C a +60°C
- Conforme agli standard CE, RoHS ed EN 12015/16
Garanzia: 1 anno di garanzia del produttore inclusa
