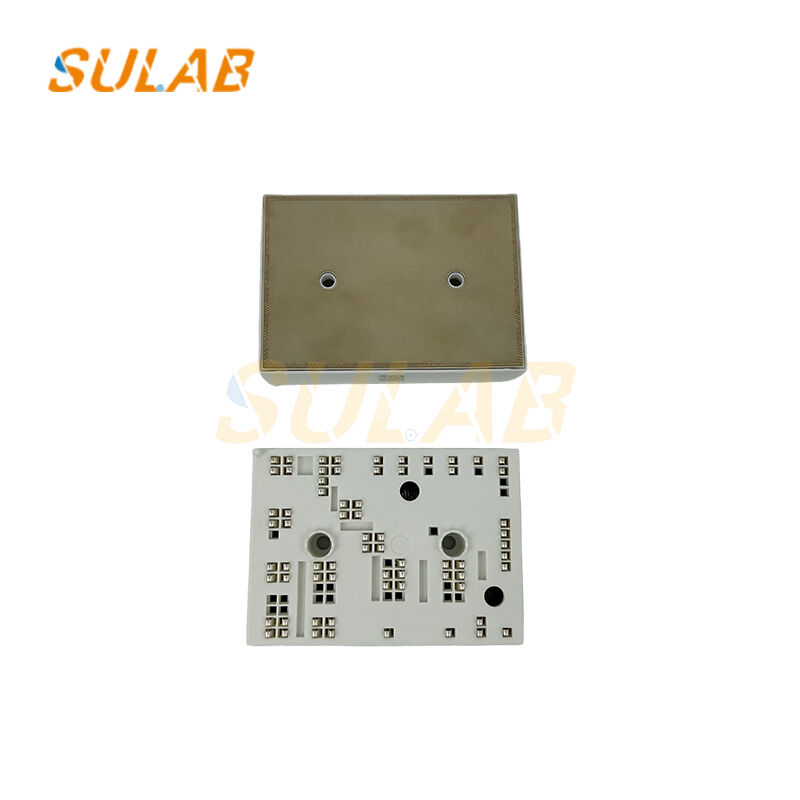

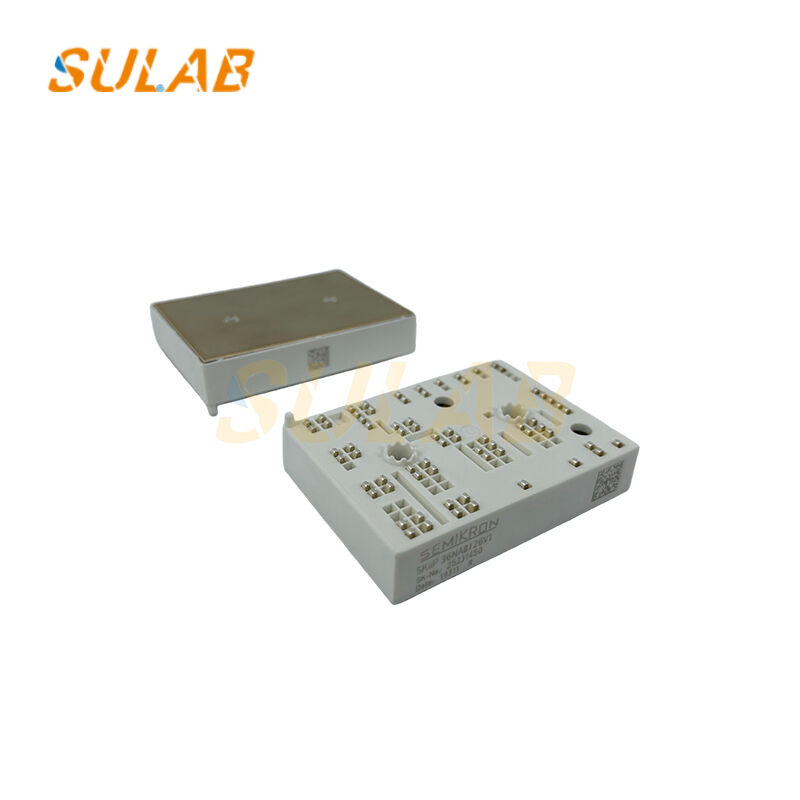

Modulo IGBT intelligente Semikron SKiiP 36NAB126V1 1200 V 70 A 18.5 kW MiniSKiiP 3 per azionamenti ascensore
-
Evidenziare
Modulo IGBT 1200 V
,Modulo di potenza intelligente 70 A
,MiniSKiiP 3 da 18.5 kW
-
Tipo36NAB126V1
-
Nome del prodottoModulo IGBT intelligente Semikron SKiiP 36NAB126V1
-
Applicabileparti di ascensori, attrezzature per ascensori, parti generali di scale mobili, ascensori per passeg
-
TrasportiRichiesta dei clienti, UPS DHL TNT FEDEX, consegna via mare
-
Tipo di attivitàProduttore
-
ImballaggioImballato in cartone
-
Numero di modello36NAB126V1
-
Quantità di ordine minimo1
-
Tempi di consegna3-5 giorni lavorativi
-
Termini di pagamentoD/A, D/P, T/T, Western Union
Modulo IGBT intelligente Semikron SKiiP 36NAB126V1 1200 V 70 A 18.5 kW MiniSKiiP 3 per azionamenti ascensore
Semikron SKiiP 36NAB126V1 Modulo IGBT intelligente 1200 V 70 A 18,5 kW MiniSKiiP 3
modulo di alimentazione intelligente pronto al montaggio che combina un ponte trifase IGBT 3 (Trench) da 1200 V / 70 A,diodi a rotazione libera CAL morbidi e driver di cancello integrato su un unico substrato per montaggio PCB MiniSKiiP 3.
Caratteristiche chiave
- La tecnologia di contatto a molla elimina i giunti di saldatura, aumenta la resistenza alle vibrazioni e riduce di metà il tempo di montaggio
- Ideale per motori da 18,5 kW, inverter solari/UPS e convertitori di potenza ad alta frequenza
- Confezione UL riconosciuta (file E63532), ottimizzata termicamente 82 × 59 × 16 mm
- Si adatta ai lavandini MiniSKiiP standard con press-fit o montaggio a vite in pochi secondi
- Sostituzione a scarico per le varianti SKiiP 36NAB126V1-M01 / -M20
- Retrocompatibile con i layout esistenti di gate-drive e snubber
Specifiche tecniche
| Numero della parte | SKiiP 36NAB126V1 |
|---|---|
| Produttore | Semikron-Danfoss |
| Tecnologia dei chip | IGBT 3 diodo Trench + CAL |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (tipico) | 18.5 kW |
| Topologia | Ponte a tre fasi (CIB) |
| Guida integrata | Sì, con porta a ponte piena |
| Isolamento | 2Substrato ceramico RMS di 0,5 kV |
| Tensione di alimentazione | 15 V (logico) |
| Frequenza di cambio | ≤ 20 kHz |
| Temperatura di funzionamento | -40 °C... +125 °C (Tj) |
| Dimensioni | 82 mm × 59 mm × 16 mm |
| Montaggio | Fabbricazione a partire da prodotti della voce 8528 |
| Peso | 162 g |
| Approvazioni | UL E63532, RoHS |
Questo modulo di alimentazione intelligente è progettato per applicazioni industriali ad alta affidabilità che richiedono prestazioni robuste e installazione rapida.
