SIGMA IPM-RLA REV1.2 MMR Elevator IGBT Drive Board con core PM50RLA120 / PM75RLA120 per induttanza a scostamento ultra-basso e ridondanza di portata a bordo
-
Evidenziare
Dischi motore IGBT a nucleo PM50RLA120 / PM75RLA120
,Tavola di azionamento dell'ascensore ad induttanza di errore ultra-bassa
,Dispositivo MMR con ridondanza di portata a bordo
-
TipoIPM-RLA REV1.2
-
Nome del prodottoSIGMA IPM-RLA REV1.2
-
Applicabileparti di ascensori, attrezzature per ascensori, parti generali di scale mobili, ascensori per passeg
-
Modalità di trasportoAria, FedEx TNT DHL, FOB, EMS o UPS) /LCL via mare o treno, FedEx
-
Tipo di attivitàProduttore
-
ImballaggioMConfezionato in cartone
-
MarcaSIGMA
-
Numero di modelloIPM-RLA REV1.2
-
Quantità di ordine minimo1
-
Tempi di consegna3-5 giorni lavorativi
-
Termini di pagamentoD/A, D/P, T/T, Western Union
SIGMA IPM-RLA REV1.2 MMR Elevator IGBT Drive Board con core PM50RLA120 / PM75RLA120 per induttanza a scostamento ultra-basso e ridondanza di portata a bordo

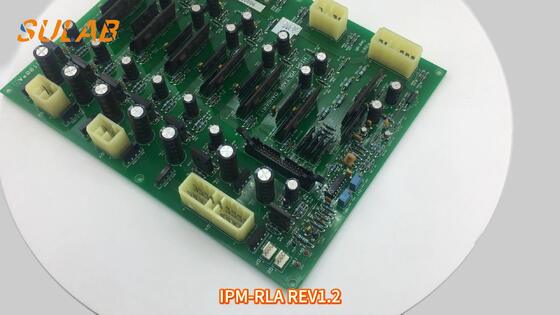

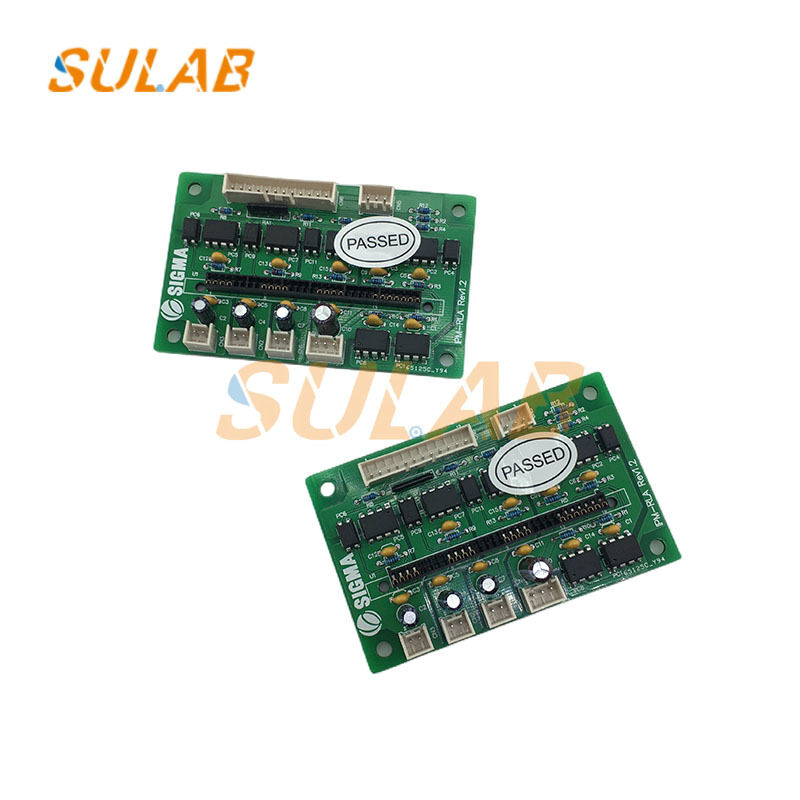

Scheda di azionamento IGBT per ascensore SIGMA IPM-RLA REV1.2 MMR (nucleo PM50/75RLA120)
La scheda di azionamento SIGMA IPM-RLA REV1.2 funge da componente centrale dell'inverter per ascensori della serie MMR. Progettata attorno al modulo IGBT intelligente PM50RLA120 / PM75RLA120, questa scheda fornisce percorsi di alimentazione a bassissima induttanza parassita e ridondanza integrata del gate-drive, riducendo significativamente le perdite dinamiche e prevenendo gli arresti indotti da jitter. Progettata come soluzione plug-and-play compatibile con i cablaggi originali LG-Sigma, supporta capacità di ascensori che vanno da 6 a 30 persone senza richiedere modifiche hardware.
Vantaggi principali
- Sostituzione diretta al 100%—nessuna modifica al cablaggio del quadro richiesta
- Il PCB con rivestimento conforme garantisce un funzionamento affidabile in condizioni ambientali a 60°C
- Garanzia di 1 anno con certificazione di conformità CE e RoHS
| Modello | IPM-RLA REV1.2 |
| Modulo principale | PM50RLA120 (50 A 1200 V) o PM75RLA120 (75 A 1200 V) |
| Frequenza di commutazione | 2 - 8 kHz (predefinito 4 kHz) |
| Tensione di alimentazione | 15 VDC ±5% (derivata a bordo) |
| Corrente di gate di picco | ±6 A per IGBT |
| Isolamento | 2,5 kV RMS opto-accoppiatori |
| Temperatura di esercizio | -10°C a +60°C |
| Umidità | ≤ 95% UR senza condensa |
| Dimensioni PCB | 200 mm × 120 mm × 1,6 mm |
| Montaggio | 4 × Ø4,2 mm slot su 190 mm × 110 mm |
| Peso | 0,32 kg |
| Protezione | Sovracorrente, sottotensione, sovratemperatura (tramite NTC) |
Imballaggio e garanzia
Le singole unità sono confezionate in scatole antistatiche; gli ordini all'ingrosso vengono spediti in cartoni da 20 unità. Include una garanzia funzionale di 12 mesi dalla data di spedizione.
Ordina oggi per mantenere prestazioni ottimali dell'ascensore con un funzionamento più fluido, una minore generazione di calore e una maggiore durata.
