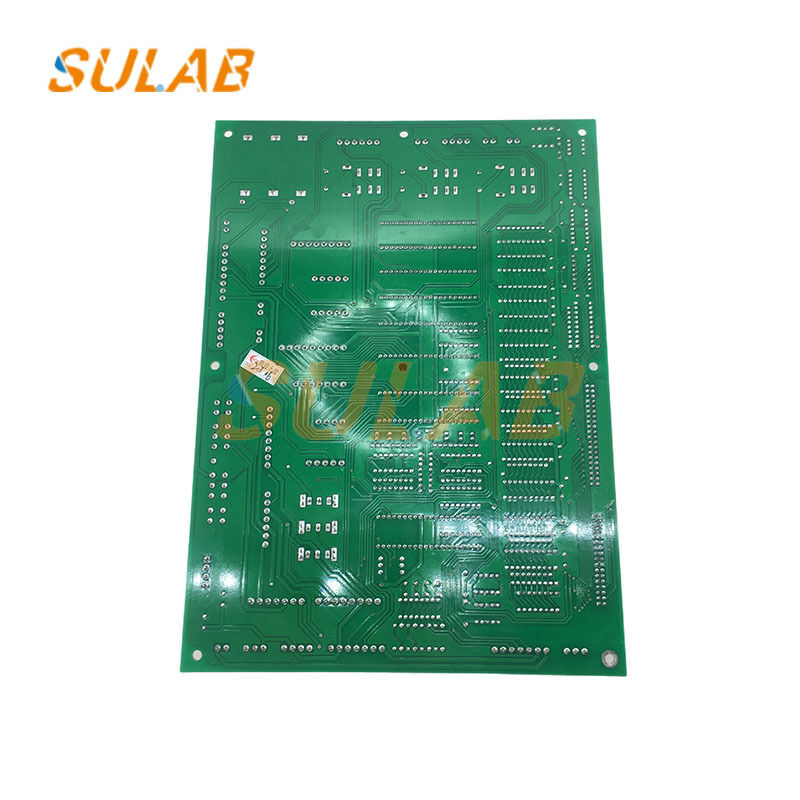

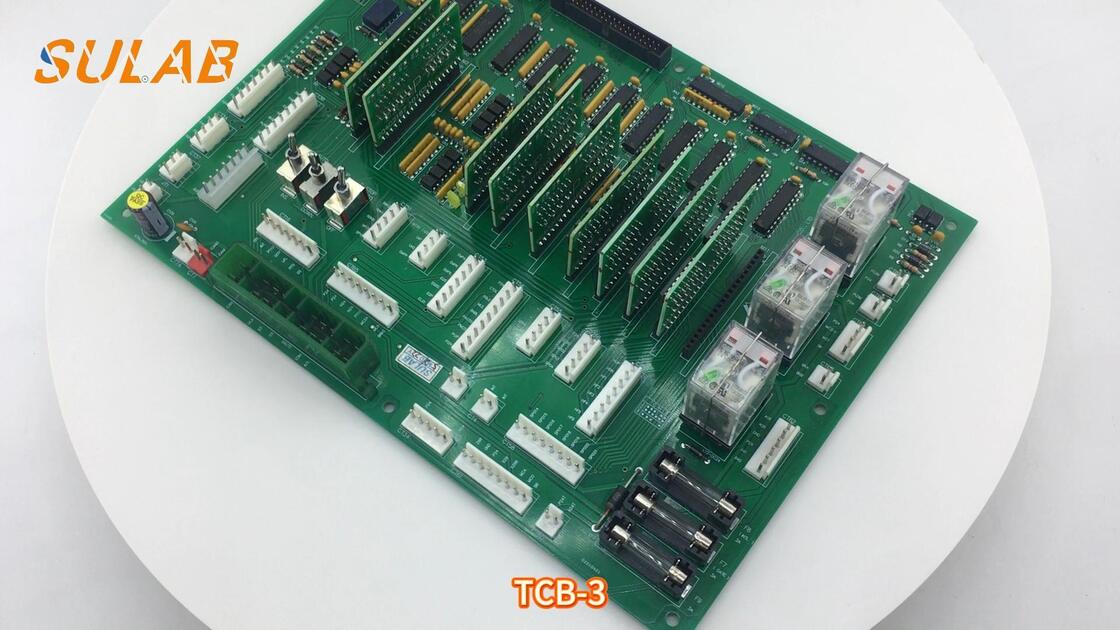

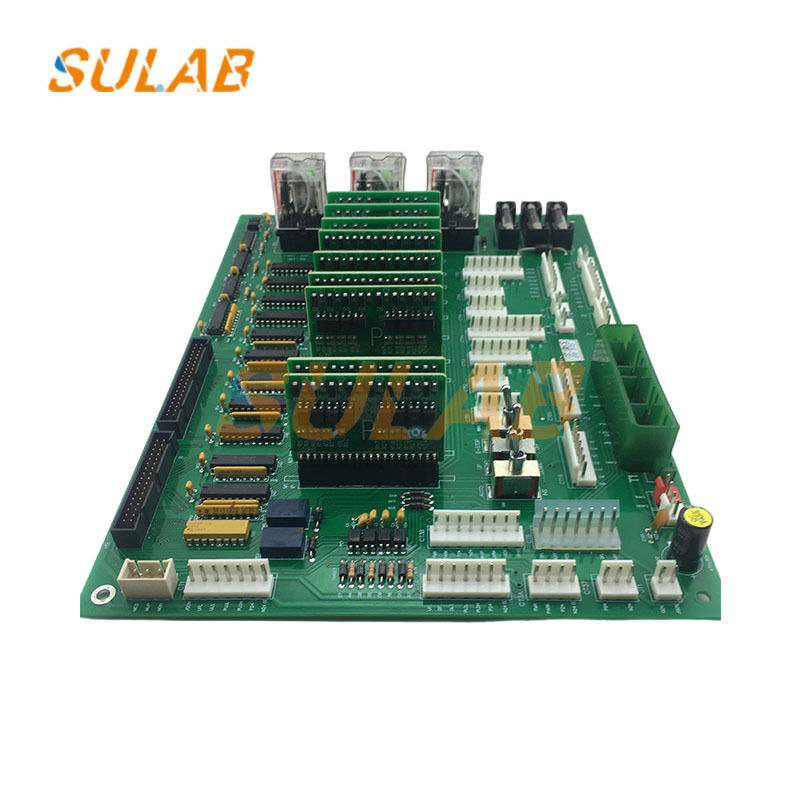

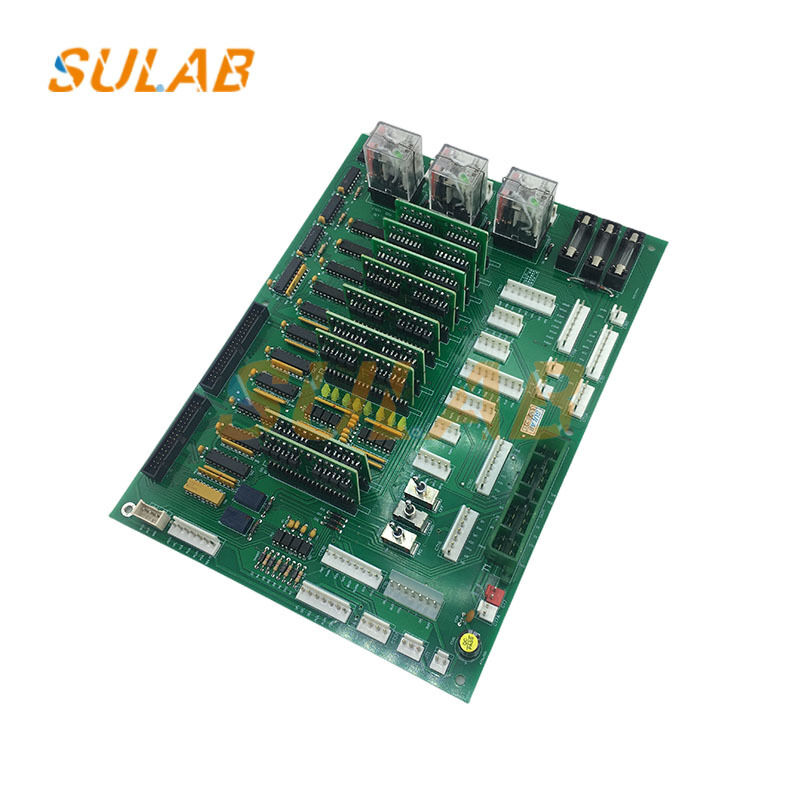

Hyundai Elevator PCB Relay Board TCB-3 204C2467 H22(CH)
La scheda di controllo originale, progettata come centro nervoso del sistema di controllo dell'ascensore STVF5 di Hyundai, consente di collegare la logica a bassa tensione tra la CPU principale, l'operatore della porta, la catena di sicurezza,e unità di propulsione.
Ogni PCB è originale al 100%, testato a 85°C e sigillato in un imballaggio antistatico.
Principali vantaggi
- 100% retrocompatibile con il cablaggio Hyundai TCB-1/TCB-2
- Tempo di porta a porta 3 volte più veloce grazie al processore da 72 MHz e all'algoritmo di movimento ottimizzato
- Cloud-ready: modem 4G integrato, API aperte MQTT e Modbus-TCP
- Guida più sicura: doppie catene di sicurezza a 24 V, EEPROM SIL3, notifiche di errore in tempo reale
- Garanzia di sostituzione di 24 mesi, aggiornamenti del firmware per tutta la vita, supporto tecnico in inglese/spagnolo 7 giorni alla settimana
Applicazioni tipiche
ascensori per passeggeri • ascensori per merci • ascensori ospedalieri • sistemi senza sala macchine (MRL) • pacchetti di ammodernamento
Specificativi del prodotto
| Modello |
Hyundai TCB-3 (Versione 3.2) |
| Numero della parte |
HYT-TCB3-24V-A |
| Processore |
32 bit ARM Cortex-M7, 72 MHz, FPU |
| Memoria |
512 kB Flash, 96 kB SRAM, 4 kB FRAM (due banche) |
| Tensione di funzionamento |
24 V di corrente continua ± 20% |
| Consumo di energia |
≤ 8 W (in standby 2 W) |
| Input digitali |
24 × ottoisolato, 24 V di corrente continua |
| Fonti di produzione digitali |
16 × relè (NO/NC), 5 A 250 VAC |
| Input analogici |
4 × 0-10 V (tensione della cella di carico o della corda) |
| Comunicazione |
2 × CAN-bus 2.0B, 1 × RS-485, 1 × 10/100 Ethernet, 1 × 4G LTE modem (nano-SIM) |
| Sensore di posizione |
Codificatore incrementale 5-24 V, 1024 ppr max |
| Conformità alla sicurezza |
Per le parti interessate, la presente norma è applicabile. |
| MTBF |
> 80.000 h @ 40°C |
| Temperatura di funzionamento |
-10°C a +65°C |
| Umidità |
5%-95% RH non condensante |
| Classe di protezione |
IP20 (montatura in armadio); rivestimento conforme disponibile su richiesta |
| Dimensioni |
200 mm × 135 mm × 45 mm |
| Montaggio |
DIN-rail 35 mm o 4 × M4 stand-off |
| Peso |
0.42 kg |
| Aggiornamenti del firmware |
USB-C o OTA (crittografato) |
Ordine e logistica
MOQ:1 pc
Tempo di consegna:3-5 giorni (≤ 50 pcs)
Incoterms:FCA Shenzhen / DAP / DDP
Pagamento:T/T, PayPal, Revolut, carta di credito
Serve un logo personalizzato per lo schermo di avvio o una guida per l'integrazione API?
Tavola PCB per ascensore - FAQ
Q1: Come posso identificare la corretta scheda PCB di sostituzione per ascensori?
Per identificare una scheda PCB di sostituzione per ascensori, controllare il numero di parte originale, la revisione dell'hardware, le marcature della scheda e il modello del controllore dell'ascensore.Foto chiare di entrambi i lati del PCB possono aiutare a distinguere le diverse versioni.
D2: Le schede PCB per ascensori con numeri di parti simili possono essere intercambiabili?
Le schede PCB per ascensori con numeri di parti simili possono differire nelle revisioni hardware, firmware, layout dei connettori o protocolli di comunicazione.La compatibilità deve essere verificata rispetto al sistema di ascensori esistente.
D3: una scheda PCB di sostituzione per ascensori richiede programmazione?
Alcune schede PCB di sostituzione richiedono la configurazione del firmware, le impostazioni dei parametri o la programmazione specifica del sistema.La procedura corretta dipende dal modello di PCB e dal suo ruolo nel sistema di controllo dell'ascensore.
D4: È possibile sostituire una scheda PCB difettosa senza modificare completamente il sistema di controllo?
In alcuni casi, un singolo PCB può essere sostituito se la sostituzione è compatibile con il controller, il firmware, il cablaggio e i componenti connessi esistenti.Un tecnico qualificato dovrebbe confermare il difetto prima di decidere se sostituirlo.
Q5: Quali informazioni devo fornire quando acquisto una scheda PCB sostitutiva per ascensori?
Si prega di fornire il numero originale della parte PCB, la revisione dell'hardware, il modello dell'ascensore, le foto della scheda trasparente e la quantità richiesta.
