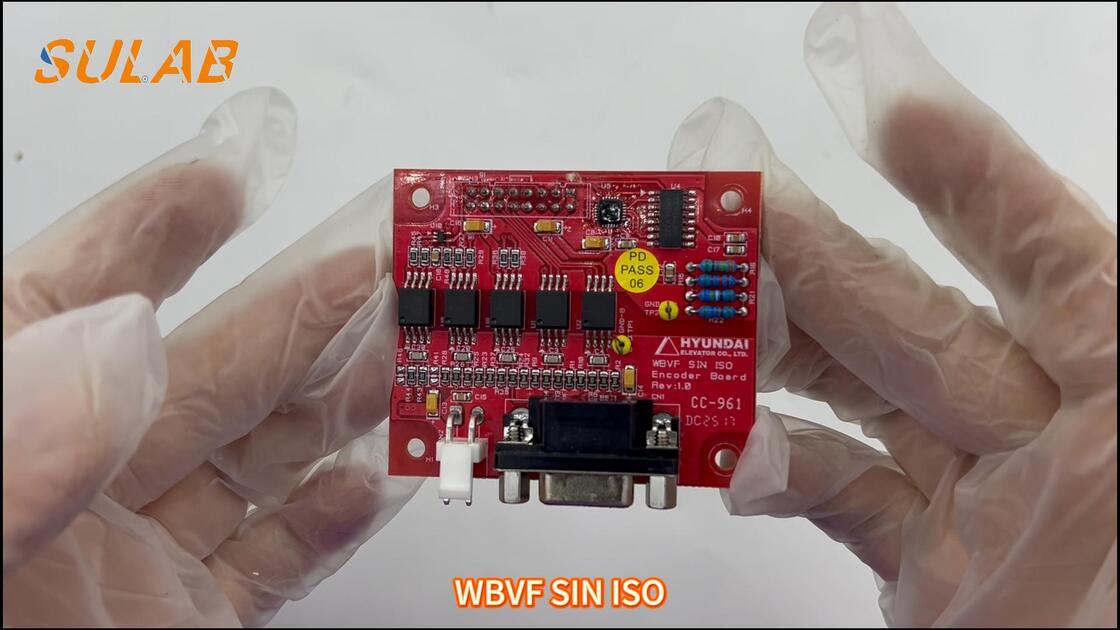

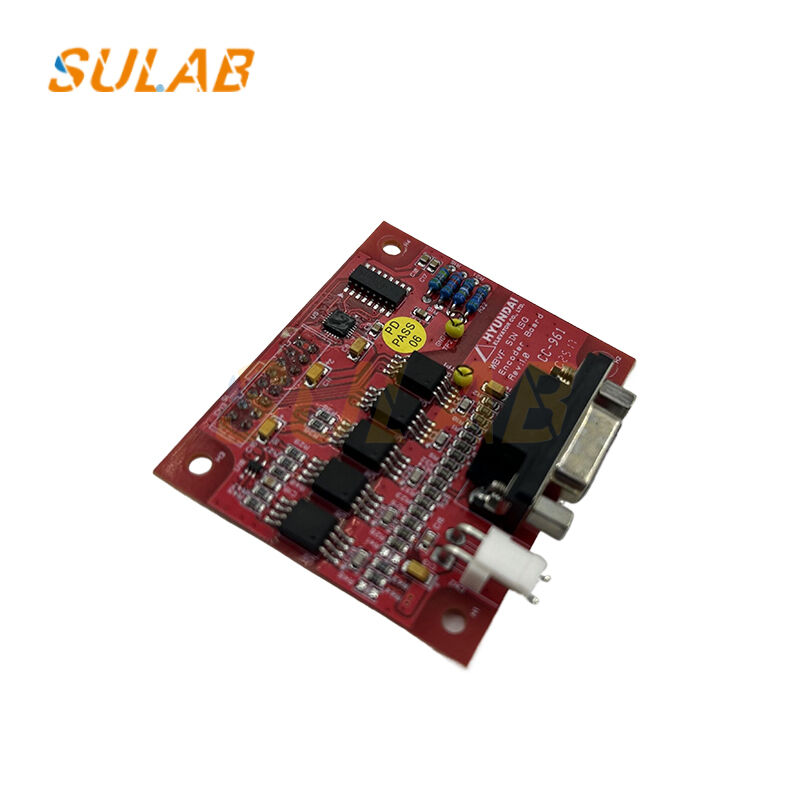

La scheda inverter Hyundai WBVF (certificata SIN ISO) è un componente di controllo critico progettato per i sistemi di ascensori Hyundai,che funge da propulsore principale sia per i motori di portata sia per i motori di trazione principaliQuesto PCB di controllo VVVF (Variable Voltage Variable Frequency) ad alte prestazioni garantisce un funzionamento regolare, efficiente dal punto di vista energetico e preciso dei meccanismi delle porte dell'ascensore e del movimento dell'auto.
Prodotto secondo i severi standard di qualità di Hyundai e i processi di produzione certificati ISO, la scheda WBVF integra una tecnologia avanzata di controllo vettoriale, diagnosi di guasti in tempo reale,e caratteristiche di sicurezza completeÈ progettato per essere sostituito senza soluzione di continuità nelle installazioni Hyundai esistenti ed è pienamente compatibile con una vasta gamma di modelli di ascensori Hyundai.garantire un minimo di tempi di fermo durante i progetti di manutenzione o di ammodernamento.
| Specifiche tecniche | ||
|---|---|---|
| Caratteristiche elettriche | Fornitore di alimentazione di ingresso | 3-fase 380-480V AC ±10% 50/60Hz |
| Tensione di controllo | 24V DC ±15% | |
| Voltaggio di uscita | 0-480V AC a 3 fasi, controllato PWM. | |
| Frequenza di uscita | 0-120Hz. Modalità di controllo vettoriale. | |
| Corrente nominale | 15A continuo. 25A picco (3 secondi) | |
| Classificazione di potenza | 7.5kW @ 400V. Per motori fino a 10 CV. | |
| Specifiche meccaniche | Dimensioni | 185 mm × 125 mm × 45 mm (L×W×H) |
| Peso | 00,85 kg. Peso netto. | |
| Metodo di montaggio | 4 × M4 fori di montaggio. | |
| Materiale del cartone | FR-4, spessore 2,4 mm. | |
| Grado dei componenti | Industriale (da -40°C a +105°C) | |
Adatto ai modelli di ascensore Hyundai:
Applicazioni:
Q1: Come posso identificare la corretta scheda PCB di sostituzione per ascensori?
Per identificare una scheda PCB di sostituzione per ascensori, controllare il numero di parte originale, la revisione dell'hardware, le marcature della scheda e il modello del controllore dell'ascensore.Foto chiare di entrambi i lati del PCB possono aiutare a distinguere le diverse versioni.
D2: Le schede PCB per ascensori con numeri di parti simili possono essere intercambiabili?
Le schede PCB per ascensori con numeri di parti simili possono differire nelle revisioni hardware, firmware, layout dei connettori o protocolli di comunicazione.La compatibilità deve essere verificata rispetto al sistema di ascensori esistente.
D3: una scheda PCB di sostituzione per ascensori richiede programmazione?
Alcune schede PCB di sostituzione richiedono la configurazione del firmware, le impostazioni dei parametri o la programmazione specifica del sistema.La procedura corretta dipende dal modello di PCB e dal suo ruolo nel sistema di controllo dell'ascensore.
D4: È possibile sostituire una scheda PCB difettosa senza modificare completamente il sistema di controllo?
In alcuni casi, un singolo PCB può essere sostituito se la sostituzione è compatibile con il controller, il firmware, il cablaggio e i componenti connessi esistenti.Un tecnico qualificato dovrebbe confermare il difetto prima di decidere se sostituirlo.
Q5: Quali informazioni devo fornire quando acquisto una scheda PCB sostitutiva per ascensori?
Si prega di fornire il numero originale della parte PCB, la revisione dell'hardware, il modello dell'ascensore, le foto della scheda trasparente e la quantità richiesta.
