Scheda di controllo operatore porta ascensore SIGMA DCD-23 S2.1 con ingresso 24V DC e uscita continua 400W
-
Evidenziare
PCB di controllo ascensore SIGMA DCD-23 S2.1
,Scheda operatore porta con ingresso 24V DC
,Scheda di controllo operatore porta ascensore con uscita continua 400W
-
TipoScheda di controllo dell'operatore della porta dell'ascensore
-
Nome del prodottoScheda controller operatore porta ascensore SIGMA DCD-23 S2.1
-
Tempo di garanzia6 mesi
-
TrasportiRichiesta dei clienti, UPS DHL TNT FEDEX, consegna via mare
-
ApplicazioneParti di ascensore
-
Tipo di businessproduttore
-
Parole chiaveLG-Sigma DCD-23 Door Machine PCB - Scheda di controllo porta ascensore ad alte prestazioni - AEG09C2
-
MarcaSIGMA
-
Numero di modelloDCD-23 S2.1 AEG09C220B
-
Quantità di ordine minimo1
-
Tempi di consegna3-5 giorni lavorativi
-
Termini di pagamentoD/A, D/P, T/T, Western Union, MoneyGram
Scheda di controllo operatore porta ascensore SIGMA DCD-23 S2.1 con ingresso 24V DC e uscita continua 400W
Scheda Operatore Porta SIGMA DCD-23 S2.1 - Ricambio Originale per Ascensore AEG09C220B

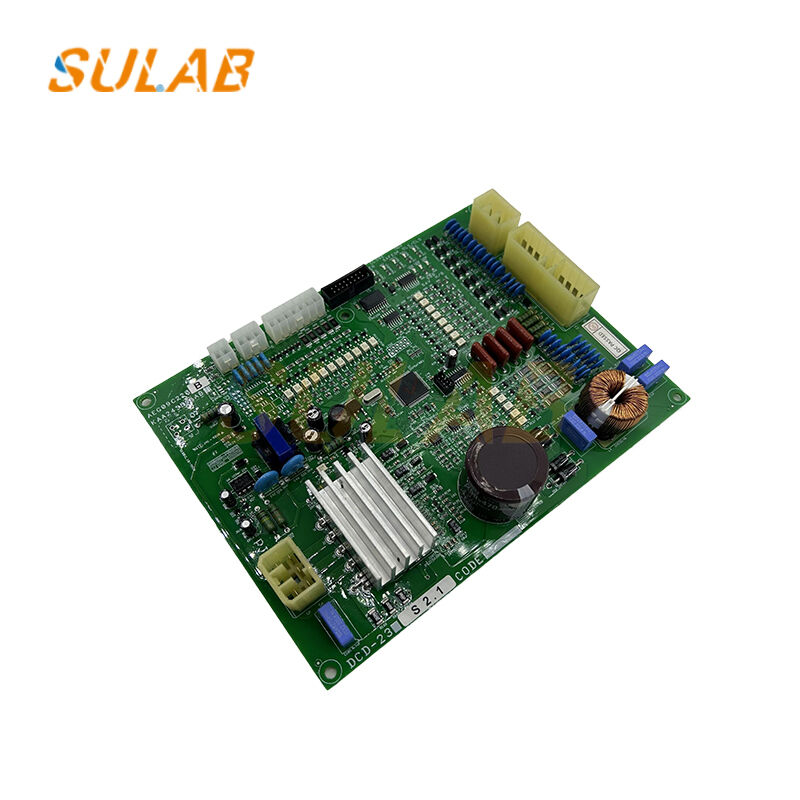

La scheda operatore porta ascensore SIGMA DCD-23 S2.1 (Codice articolo AEG09C220B / KAA24350AAB) è un componente di controllo fondamentale progettato per un funzionamento preciso e affidabile dei sistemi di porte ascensore. Questa PCB ad alte prestazioni funge da unità di elaborazione centrale per il controllo del motore della porta, garantendo sequenze di apertura e chiusura della porta fluide, sicure ed efficienti nelle installazioni di ascensori LG-Sigma.
Progettata con una sofisticata tecnologia a microprocessore, la scheda DCD-23 si integra perfettamente con i sistemi di controllo degli ascensori per gestire i profili di velocità della porta, il feedback di posizione, il controllo della coppia e il monitoraggio della sicurezza. Il suo design robusto e l'affidabilità comprovata la rendono un ricambio essenziale per i progetti di manutenzione e ammodernamento.
| Numero modello | DCD-23 S2.1 |
|---|---|
| Codici articolo | AEG09C220B, KAA24350AAB |
| Tipo di scheda | PCB di controllo operatore porta |
| Metodo di controllo | Controllo inverter VVVF con feedback di posizione |
| Tensione di ingresso | 24V CC ±10% (circuito di controllo) / 110-220V CA (circuito di alimentazione) |
| Potenza in uscita | 400W continui, 800W di picco (3 sec) |
| Uscite di controllo | CA trifase 0-230V, 0-120Hz |
| Ingressi di segnale | Sensore di zona porta, feedback dell'encoder, bordo di sicurezza, barriera fotoelettrica |
| Interfaccia di comunicazione | RS485 per l'integrazione del controller dell'ascensore |
| Temperatura di esercizio | -10°C a +60°C |
| Grado di protezione | IP20 (scheda di controllo), IP54 se installato in un involucro |
| Dimensioni | 200mm × 150mm × 40mm (L×P×A) |
| Peso | 0,68 kg |
| Certificazioni | CE, UL 508, ISO9001 |
Adatto per:
- Ascensori LG-Sigma DSS, serie DI/DS
- Operatori porta: modelli SAV1, SBD1, SDC, SDC-V
- Sistemi di porte di piano con motori a induzione CA o PM
- Nuove installazioni e progetti di ammodernamento
Modelli di ascensori compatibili:
- Serie SIGMA DSS-1, DSS-2
- Ascensori commerciali LG DI, DS
- Applicazioni personalizzate con sistemi di porte SIGMA
- Montaggio: Installare in posizione verticale con ventilazione adeguata (spazio libero minimo di 50 mm)
- Cablaggio: Seguire lo schema elettrico fornito con la scheda; garantire una corretta messa a terra
- Impostazione dei parametri: Utilizzare il server DOA-100 o il kit di strumenti SVC (versione software 2.1 o successiva)
- Auto-tuning del motore: Richiesto alla prima installazione per prestazioni ottimali
- Test di sicurezza: Eseguire un test completo del funzionamento della porta secondo gli standard EN81 prima della messa in servizio
