Scheda di controllo pannello tetto cabina ascensore Hyundai con microprocessore STM32, ingresso 24V DC e ottimizzazione Rev1.4

Marca: Hyundai
Numero di modello: SAF20400506 Rev1.4
Quantità di ordine minimo: 1
Tempi di consegna: 2-3 giorni lavorativi
Termini di pagamento: T/T, Western Union,
Richiedi informazioni adesso
Ottenere una citazione
Specifiche
Funzionalità principali

Pannello tetto cabina ascensore Rev1.4

,

Scheda di controllo ascensore con microprocessore STM32

,

PCB ascensore con ingresso 24V DC

Marca:
Hyundai
Descrizione:
Scheda di ascensore
Modello:
SAF20400506 Rev1.4
MOQ:
1 pezzo
Trasporto:
TNT, UPS, DHL, FedEx, Air, Sea
Pacchetti:
Cartone, custodia in legno, pallet ecc
Tempi di consegna:
Normalmente 2-3 giorni lavorativi dopo il pagamento
Metodo di pagamento:
Azienda Bank, Western Union, Alibaba, Paypal ecc.
Descrizione del prodotto

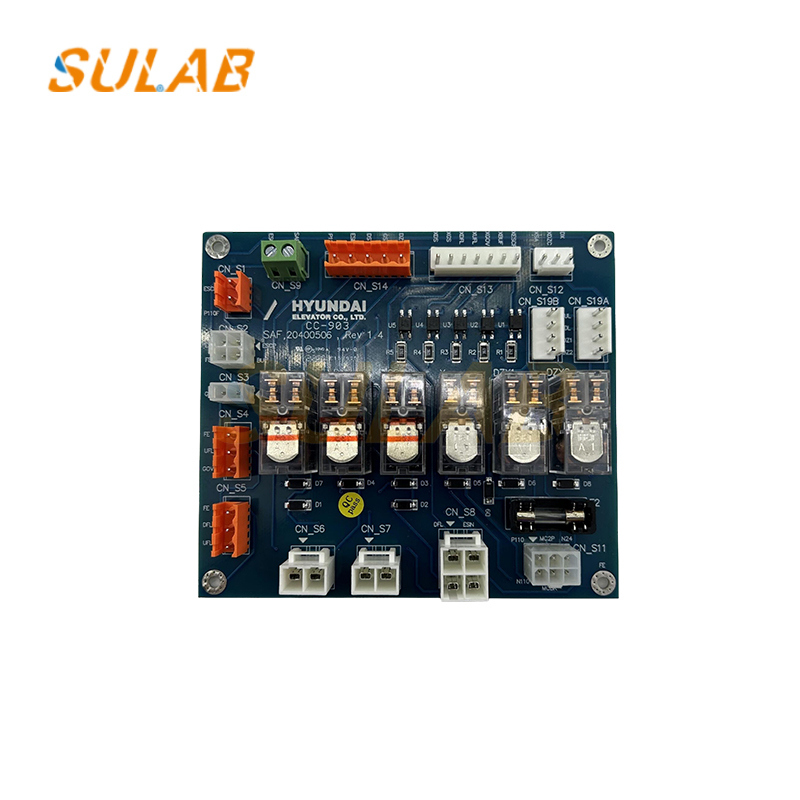

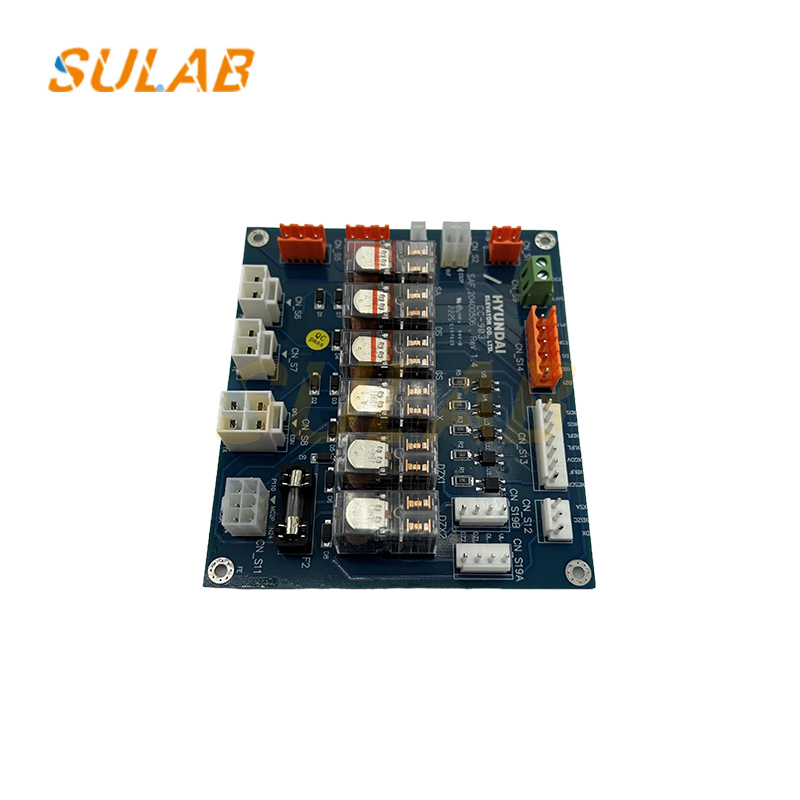

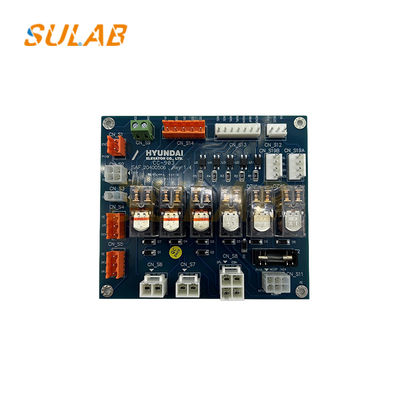

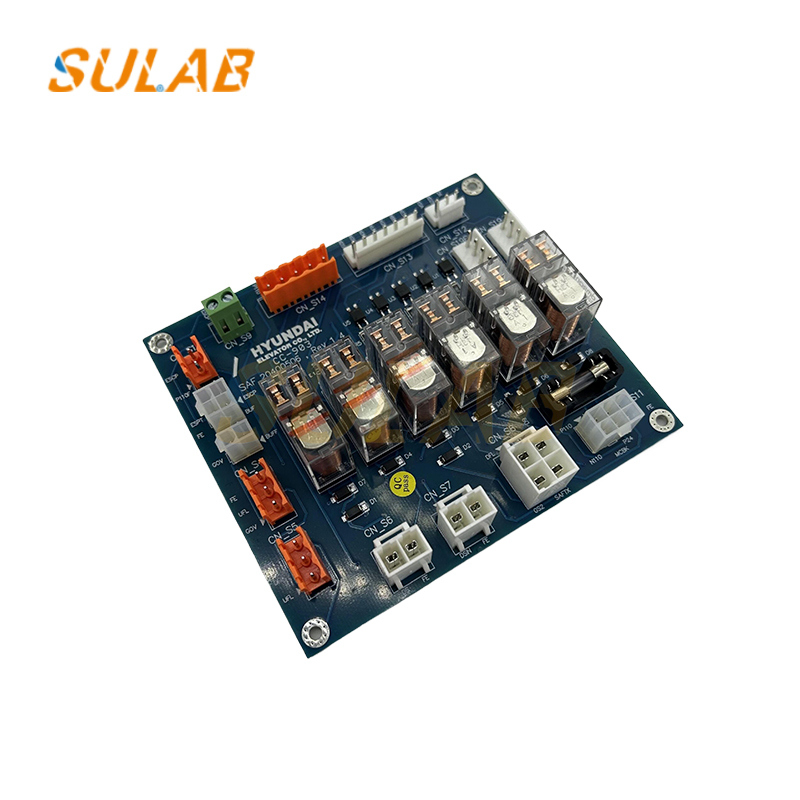

Pannello superiore cabina Shanghai Hyundai SAF.20400506, REV1.6/1.4
Questa scheda di controllo nuova di zecca e originale serve come componente cruciale del sistema negli ascensori Shanghai Hyundai. La scheda a circuito stampato presenta una costruzione con maschera di saldatura verde con designazione di revisione Rev 1.4, indicando una versione ingegnerizzata e ottimizzata.
Marca Hyundai
Descrizione Scheda ascensore
Modello SAF20400506 Rev1.4
MOQ 1PC
Trasporto TNT, UPS, DHL, Fedex, Aereo, Mare
Pacchi Cartone, Cassa di legno, Pallet ecc.
Tempi di consegna Normalmente 2-3 giorni lavorativi dopo il pagamento
Garanzia Un anno
Metodo di pagamento Banca aziendale, Western Union, Alibaba, Paypal ecc.
Caratteristiche tecniche
  • Microprocessore con architettura ARM a 32 bit della serie STM32 integrato come unità di controllo principale
  • Memoria flash SPI Winbond per l'archiviazione dei programmi
  • Ricevitori di segnale differenziale ADI per l'elaborazione del segnale dell'encoder
  • Architettura Dual CAN bus (utilizzando transceiver TJA1050) per lo scambio di dati
  • Capacità di interfaccia RS-485 per la comunicazione di controllo di gruppo dell'ascensore
  • La sezione di alimentazione impiega regolatori di tensione switching LM2576
  • Supporta ingresso di ampia tensione 24V DC
  • Array di indicatori di stato LED SMD a bordo per feedback operativo
  • Certificato secondo gli standard CE e CCC
  • Intervallo di temperatura operativa da -25℃ a +70℃
Questa scheda è principalmente implementata per funzioni critiche tra cui il controllo della cabina, la pianificazione delle operazioni e il monitoraggio della sicurezza nei sistemi di ascensori Hyundai, dove le sue prestazioni affidabili l'hanno affermata come una configurazione standard in molteplici modelli di ascensori.

Scheda PCB Ascensore - FAQ

D1: Come identifico la corretta scheda PCB di ricambio per ascensore?
Per identificare una scheda PCB di ricambio per ascensore, controllare il numero di parte originale, la revisione hardware, le marcature della scheda e il modello del controller dell'ascensore. Foto chiare di entrambi i lati del PCB possono aiutare a distinguere diverse versioni.

D2: Le schede PCB per ascensori con numeri di parte simili sono intercambiabili?
Non necessariamente. Le schede PCB per ascensori con numeri di parte simili possono differire per revisioni hardware, firmware, layout dei connettori o protocolli di comunicazione. La compatibilità deve essere verificata rispetto al sistema di ascensore esistente.

D3: Una scheda PCB di ricambio per ascensore richiede la programmazione?
Alcune schede PCB di ricambio richiedono configurazione del firmware, impostazioni dei parametri o programmazione specifica del sistema. Altre potrebbero già contenere il software richiesto. La procedura corretta dipende dal modello della PCB e dal suo ruolo nel sistema di controllo dell'ascensore.

D4: Una scheda PCB difettosa per ascensore può essere sostituita senza cambiare l'intero sistema di controllo?
In alcuni casi, una singola PCB può essere sostituita se la sostituzione è compatibile con il controller esistente, il firmware, il cablaggio e i componenti collegati. Un tecnico qualificato dovrebbe confermare il guasto prima di decidere la sostituzione.

D5: Quali informazioni devo fornire quando cerco una scheda PCB di ricambio per ascensore?
Si prega di fornire il numero di parte della PCB originale, la revisione hardware, il modello dell'ascensore, foto chiare della scheda e la quantità richiesta. SULAB può aiutare a rivedere questi dettagli e verificare le opzioni di ricambio disponibili.
