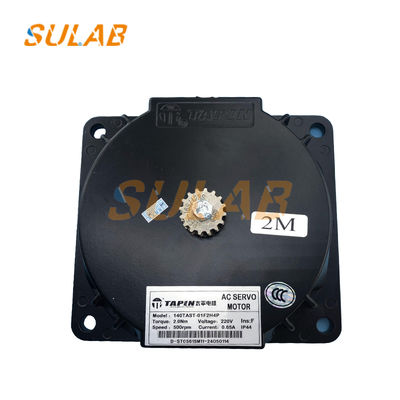

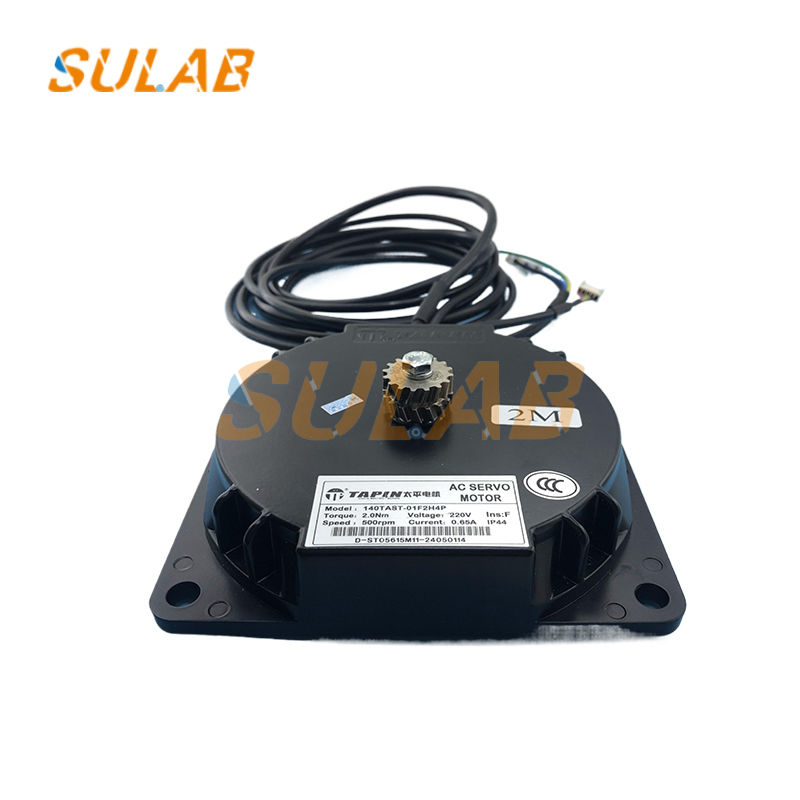

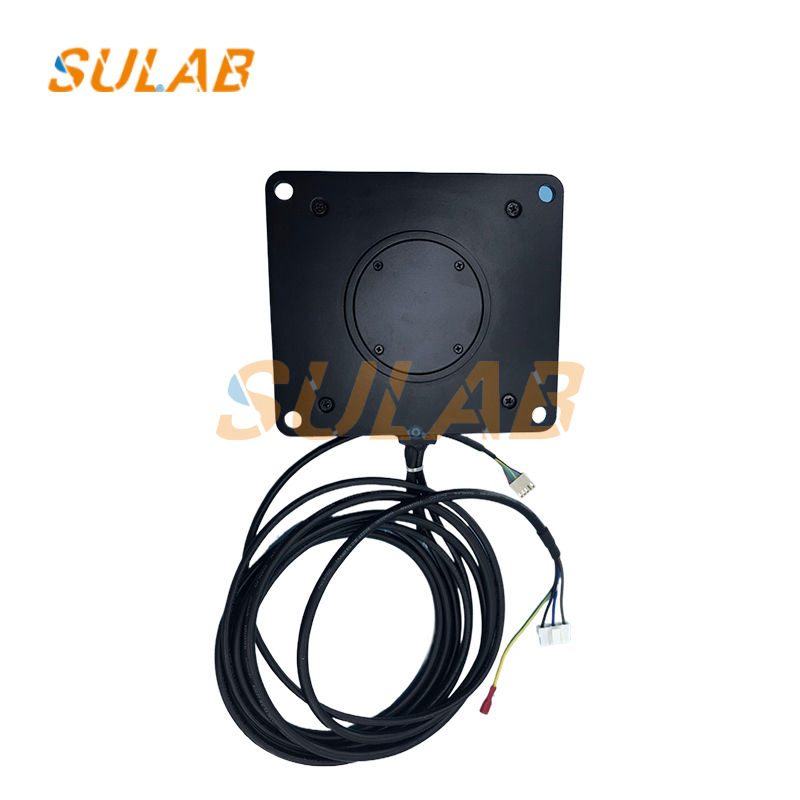

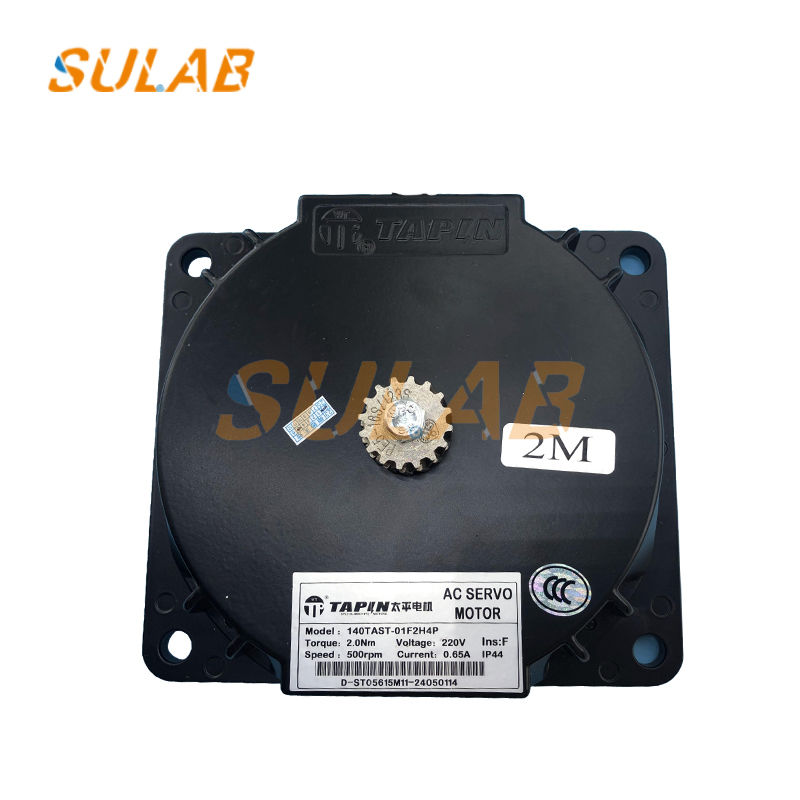

Motore porta sincrono a magneti permanenti per ascensore SULAB 140TAST-01F2H4P

Motore per porta sincrono a magneti permanenti per ascensore, servomotore CA, parti per ascensore 140TAST-01F2H4P

Preparazione pre-installazione
Ispezione dell'attrezzatura: ispezionare attentamente il motore dell'operatore della porta per eventuali danni esterni, come involucro deformato o scatola di giunzione danneggiata. Verificare le specifiche sulla targhetta del motore, inclusi tensione e potenza nominali, per assicurarsi che soddisfino i requisiti del sistema dell'operatore della porta dell'ascensore.
Preparazione degli strumenti: raccogliere gli strumenti di installazione necessari, come un cacciavite elettrico, una chiave dinamometrica e un multimetro, nonché tutti i materiali di installazione necessari, come bulloni, dadi, guarnizioni e fili di messa a terra.
Verifica della posizione di installazione: selezionare una posizione di installazione appropriata in base alle dimensioni del vano ascensore e alla posizione di apertura della porta per garantire un funzionamento regolare del motore dell'operatore della porta e prevenire interferenze con altri componenti dell'ascensore.

Fasi di installazione
Installazione della staffa: se il motore dell'operatore della porta richiede una staffa per l'installazione, fissare prima la staffa nella posizione designata. Ad esempio, se la staffa di montaggio superiore della cabina dell'operatore della porta è fissata alla scanalatura a C sulla parte superiore della cabina con bulloni, assicurarsi che i bulloni siano serrati e che la staffa sia fissata.
Installazione del motore: installare il motore dell'operatore della porta 140TAST-01F2H4P sulla staffa e fissarlo con bulloni appropriati. Quando si serrano i bulloni, serrarli con uno schema diagonale per garantire un'installazione stabile e una distribuzione uniforme della forza.
Collegamento dell'azionamento: se il motore dell'operatore della porta è collegato alla porta dell'ascensore tramite un dispositivo di trasmissione come una cinghia, una catena o un ingranaggio, il dispositivo di trasmissione deve essere installato e regolato correttamente. Ad esempio, quando si installa una catena, assicurarsi che la catena sia correttamente tesa e si innesti bene con la ruota dentata. Quando si installa una cinghia, assicurarsi che la tensione della cinghia sia moderata.
Cablaggio elettrico: collegare il cavo di alimentazione ai terminali di alimentazione del motore in base allo schema elettrico del motore dell'operatore della porta. Assicurarsi che il cablaggio sia corretto, sicuro e soddisfi i requisiti di sicurezza elettrica. Allo stesso tempo, collegare il cavo di segnale del sistema di controllo dell'ascensore al terminale di segnale del motore per garantire una corretta trasmissione del segnale.

Regolazione e calibrazione: dopo l'installazione, regolare la posizione del motore della porta, assicurandosi che la guida del motore della porta sia parallela al davanzale della porta della cabina. Utilizzare un filo a piombo per garantire la verticalità del motore della porta. Se necessario, utilizzare un tassello per regolare il parallelismo e la verticalità, con una deviazione non superiore a 1 mm. Inoltre, allineare il centro del motore della porta con il centro di entrata e uscita della cabina.
