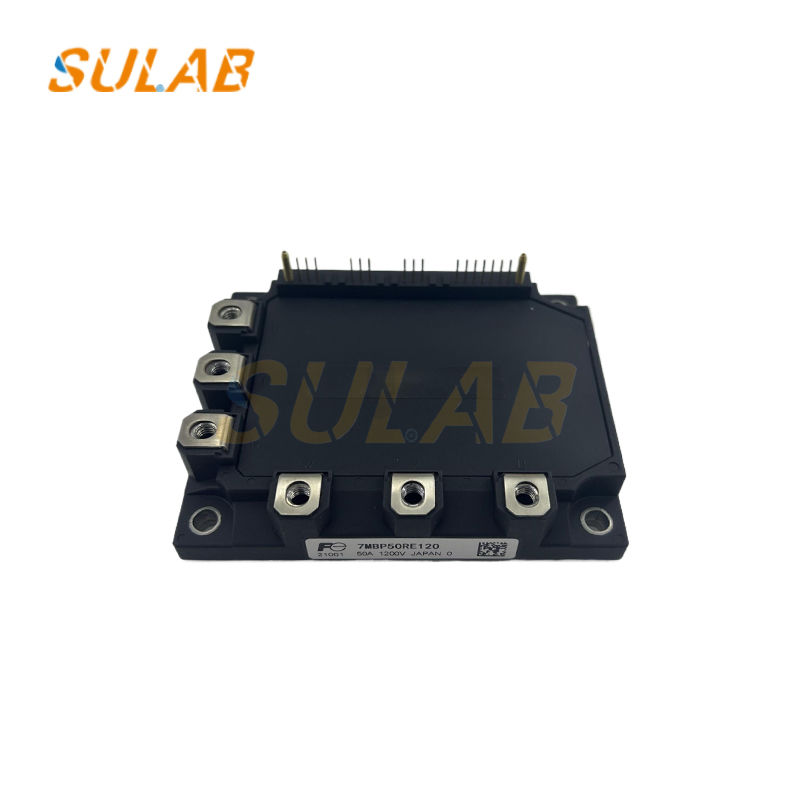

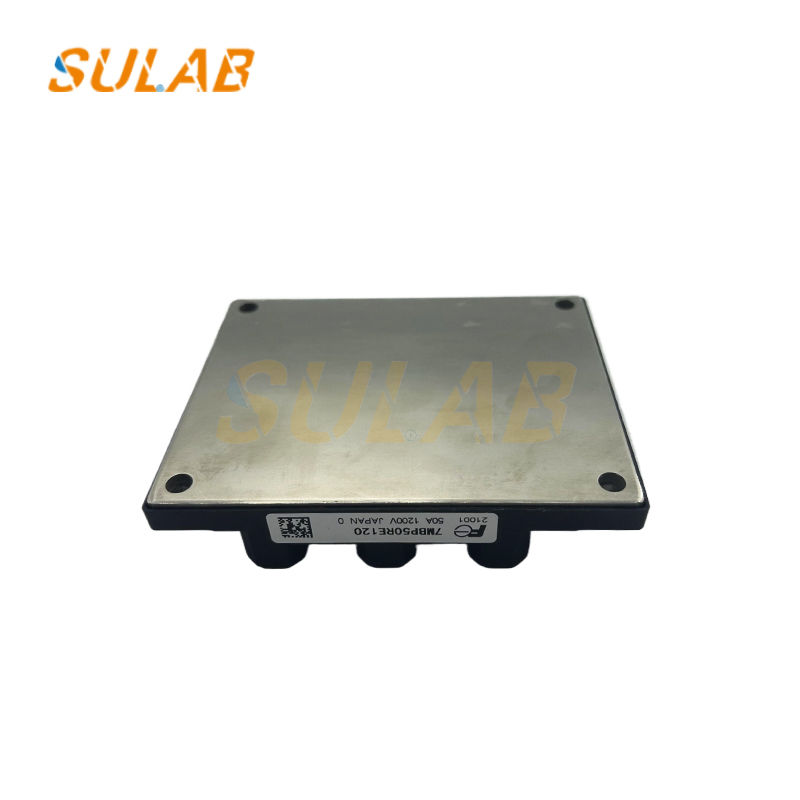

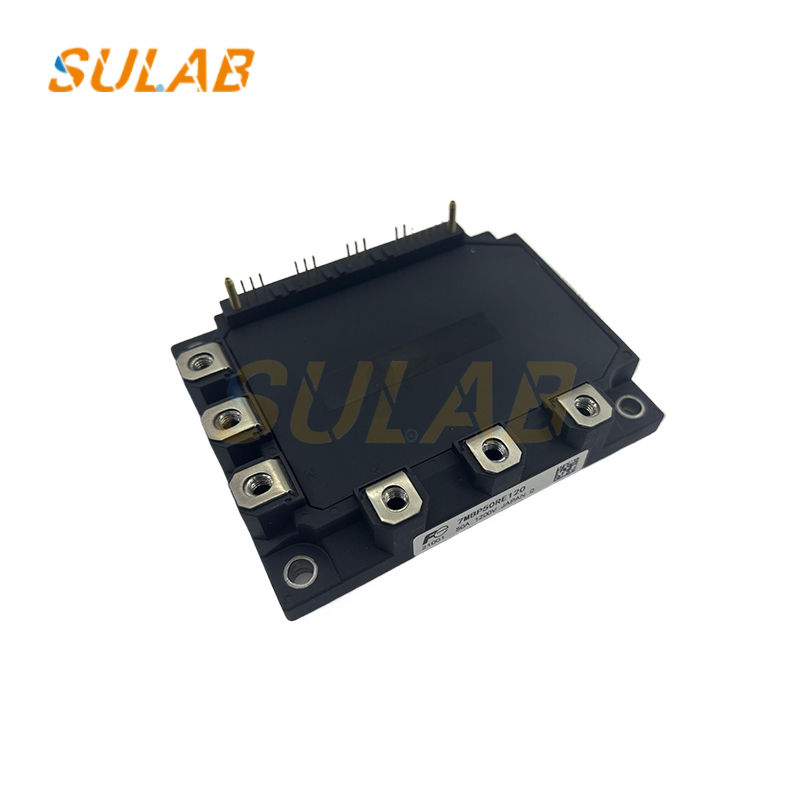

Modulo IGBT per ascensore SULAB 7MBP50RE120 1200V 50A Driver

Modulo di ascensore Igbt Modulo del conducente Nuovo modulo di alimentazione originale importato con eccellente qualità 7MBP50RE120

Parametri di base:
Tensione tra collettore ed emittente (Vces): 1200V
Corrente del collettore di corrente continua (Ic): 50A
1ms di corrente di raccolta (Icp): 100A
Dissipazione di potenza del collettore (per transistor): 300W
Temperatura della cassa di funzionamento (Topr): da -20°C a 100°C
Temperatura di conservazione (Tstg): -40°C a 125°C
Caratteristiche:
Protezione da temperatura: monitora direttamente la temperatura della giunzione IGBT per garantire che il dispositivo rimanga entro un intervallo di temperatura di funzionamento sicuro, evitando danni da surriscaldamento.
Basse perdite di potenza e commutazione morbida: prestazioni di commutazione ottimizzate riducono le perdite e raggiungono transizioni di commutazione più fluide, migliorando così l'efficienza energetica.
Alte prestazioni e alta affidabilità: la protezione da sovratemperature migliora la stabilità dell'IGBT in condizioni operative difficili.Il circuito di controllo integrato riduce significativamente il numero di componenti, migliorando l'affidabilità generale del sistema.
Uscita di allarme: fornisce segnali di allarme sia sul lato P che sul lato N per un facile monitoraggio e diagnosi dello stato del sistema.

Conversione e controllo della potenza: questo modulo integra IGBT e relativi circuiti di azionamento per convertire l'energia CC in energia CA a tre fasi,fornire potenza a frequenza e tensione variabili a carichi quali motoriPer esempio, in ascensori di piccole e medie dimensioniil modulo 7MBP50RE120 regola con precisione la velocità del motore in base allo stato operativo dell'ascensore e ai comandi di controllo, garantendo un movimento regolare dell'ascensore.

Rigenerazione energetica e risparmio energetico: quando un motore decelera o frena, genera un eccesso di energia.Il modulo 7MBP50RE120 converte questa energia in energia elettrica e la riporta alla rete o la immagazzina per un uso successivo, migliorando così l'efficienza energetica del sistema e conseguendo risparmi energetici.

Protezione: il modulo incorpora varie caratteristiche di protezione per garantire il funzionamento sicuro di se stesso e del sistema.Protezione da sovraccarico (OC) spegne rapidamente il circuito quando la corrente supera il valore nominaleLa protezione contro i cortocircuiti (SC) risponde prontamente a guasti di cortocircuito, evitando danni alle apparecchiature.Protezione da sottovolta (UV) dell'alimentazione del conducente, spegne il modulo quando la tensione dell'alimentazione del conducente è troppo bassa, impedendo il malfunzionamento dei moduli a causa di una tensione insufficiente.Protezione da sovratemperatura (OH) controlla direttamente la temperatura della giunzione IGBT e attiva automaticamente la protezione quando la temperatura è troppo alta, prevenendo il guasto del dispositivo dovuto al surriscaldamento.

Diagnosi e allarme di guasto: il modulo 7MBP50RE120 fornisce segnali di allarme sia sul lato P che sul lato N. Quando il modulo rileva un guasto o un'anomalia, emette un corrispondente segnale di allarme,consentire al personale di monitorare tempestivamente lo stato del sistema e di effettuare diagnosi e riparazione dei guasti.

Progettazione del sistema semplificata: poiché il modulo è dotato di circuiti di guida e di protezione integrati, la progettazione dei circuiti periferici è notevolmente semplificata, riducendo il numero di componenti del circuito di controllo,riduzione della complessità e dei costi del sistema, e migliorare l'affidabilità complessiva del sistema.
