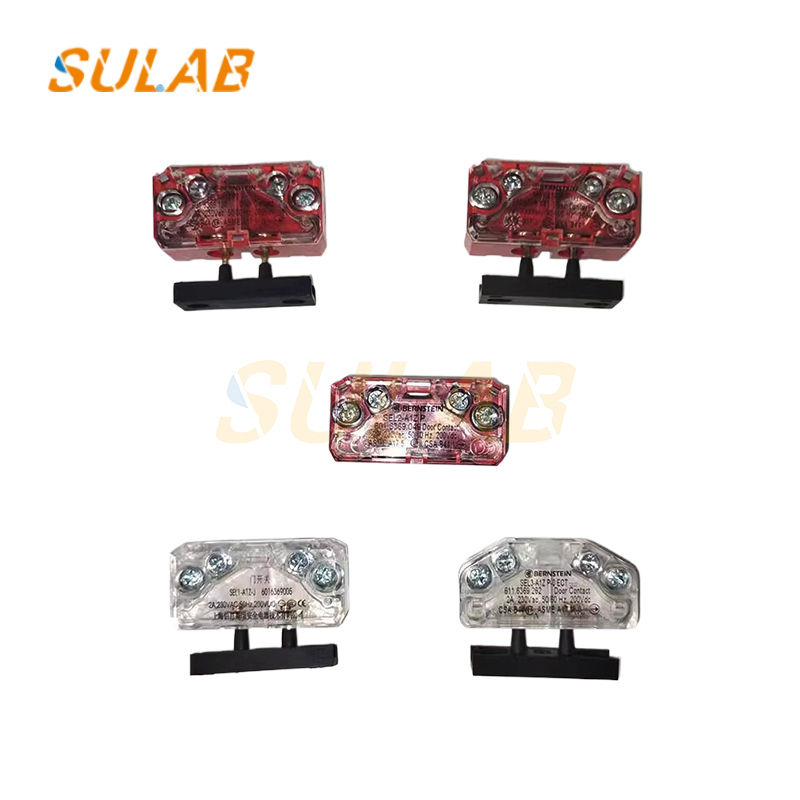

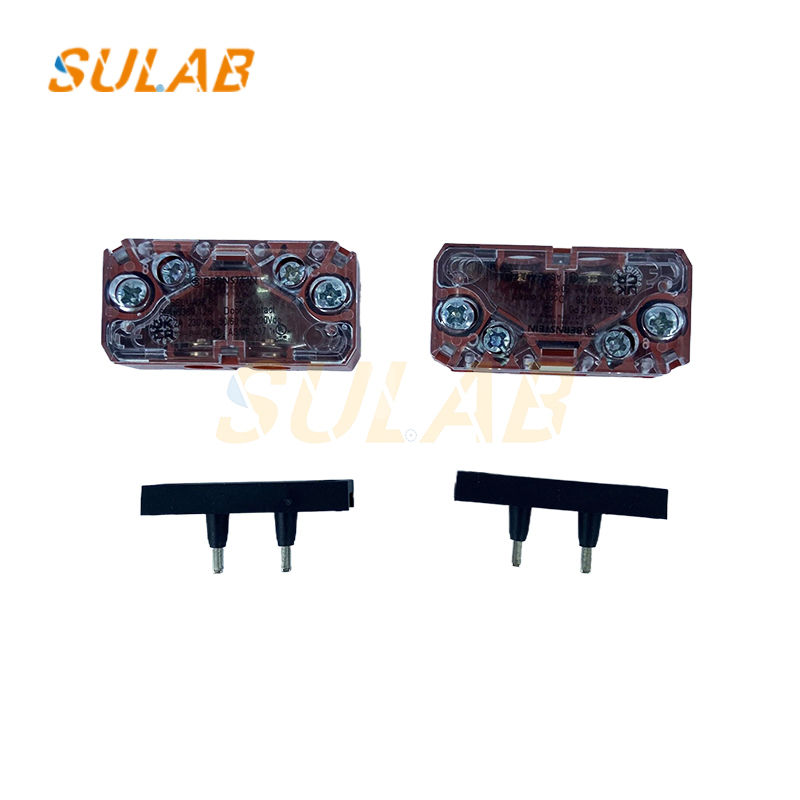

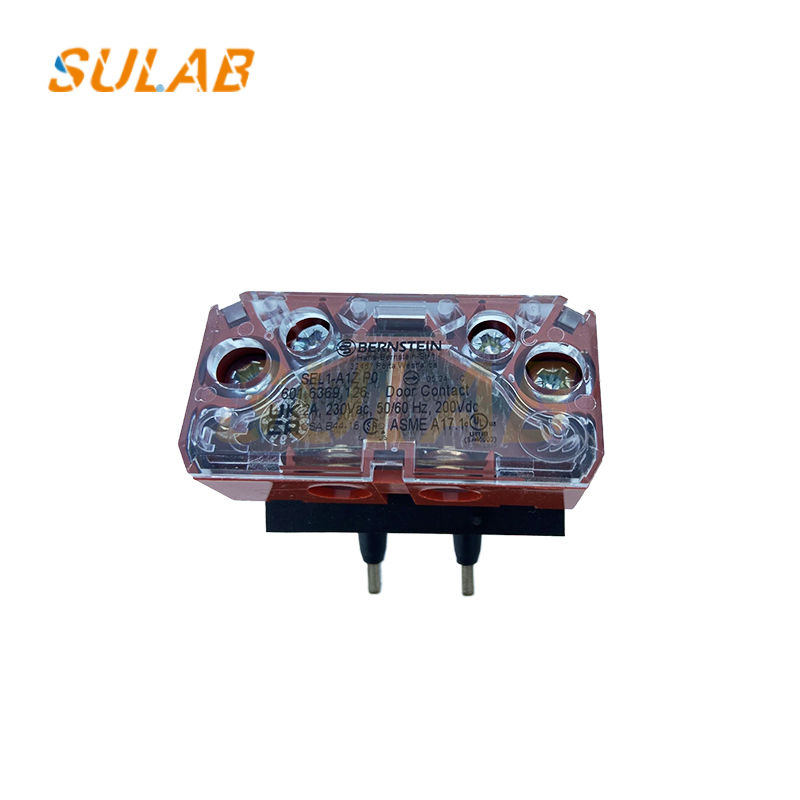

SULAB SEL1-A1ZP0 Contattore di porta dell'ascensore 1NC IP20 16x50mm

Contatto ausiliario contattore blocco porta ascensore interruttore blocco porta ascensore contattore ascensore contattore porta ascensore SEL1-A1ZP0

L'SEL1-A1ZP0 è un interruttore di contatto per porta ascensore prodotto da BERNSTEIN e appartiene alla serie SEL. Di seguito è fornita una descrizione:

Principio di funzionamento: I contatti dell'interruttore sono progettati con molle. Ogni volta che vengono azionati, la piastra di contatto e la testa di azionamento subiscono un movimento meccanico, rimuovendo sporco, polvere e strati di ossido, garantendo un contatto elettrico affidabile.
Tipo di contatto: contatto 1NC.
Grado di protezione: IP20.
Vita meccanica: oltre 10 milioni di cicli di commutazione.
Dimensioni: 16mm H × 50mm L × 24.5mm P.
Materiale dell'involucro: PC (UL94-V0), disponibile in rosso o trasparente.
Temperatura ambiente: –30°C a +70°C.

Determinare la posizione di installazione.
Secondo i disegni dell'operatore della porta dell'ascensore, l'SEL1-A1ZP0 è tipicamente installato vicino al meccanismo di blocco della porta di piano o della porta della cabina. Deve coordinarsi con precisione con il grilletto meccanico dell'operatore della porta (come il gancio di blocco o il collegamento):
Quando la porta è completamente chiusa, il grilletto meccanico deve premere in modo affidabile la testa di azionamento dell'interruttore, facendo sì che i contatti siano nello stato "chiuso" o "aperto" (a seconda del progetto del circuito, i contatti 1NC sono normalmente chiusi e si aprono quando pressurizzati).
Quando la porta si apre, il grilletto si sgancia, ripristinando automaticamente l'interruttore e commutando lo stato del contatto.
La posizione di installazione deve garantire che il contatto tra l'interruttore e il grilletto non si blocchi durante il processo di apertura e chiusura della porta e che la corsa del grilletto soddisfi le specifiche dell'interruttore (in genere, una corsa del grilletto di 1-3 mm è sufficiente per un funzionamento affidabile).
