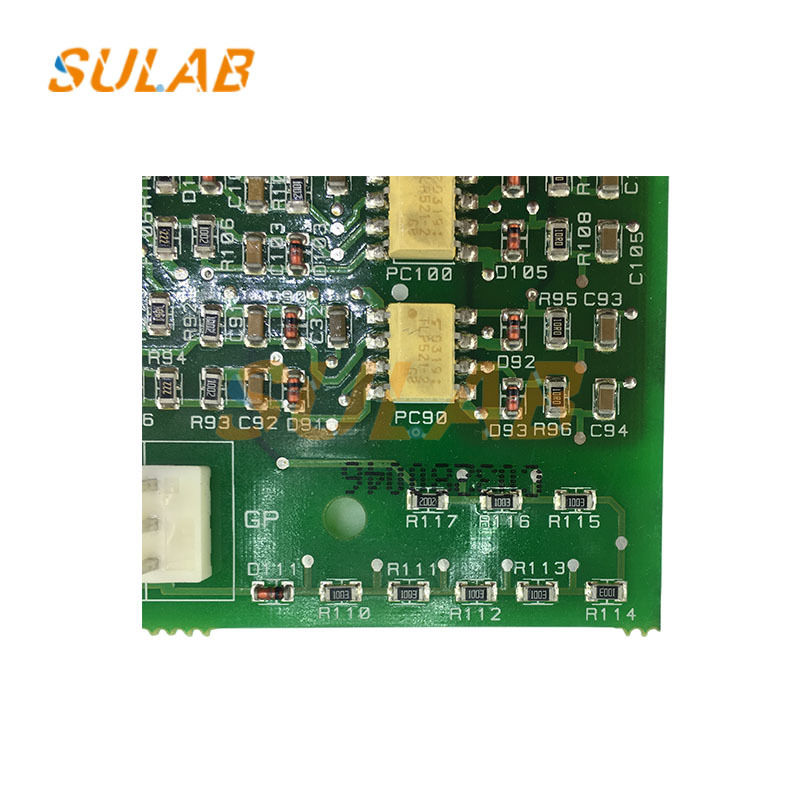

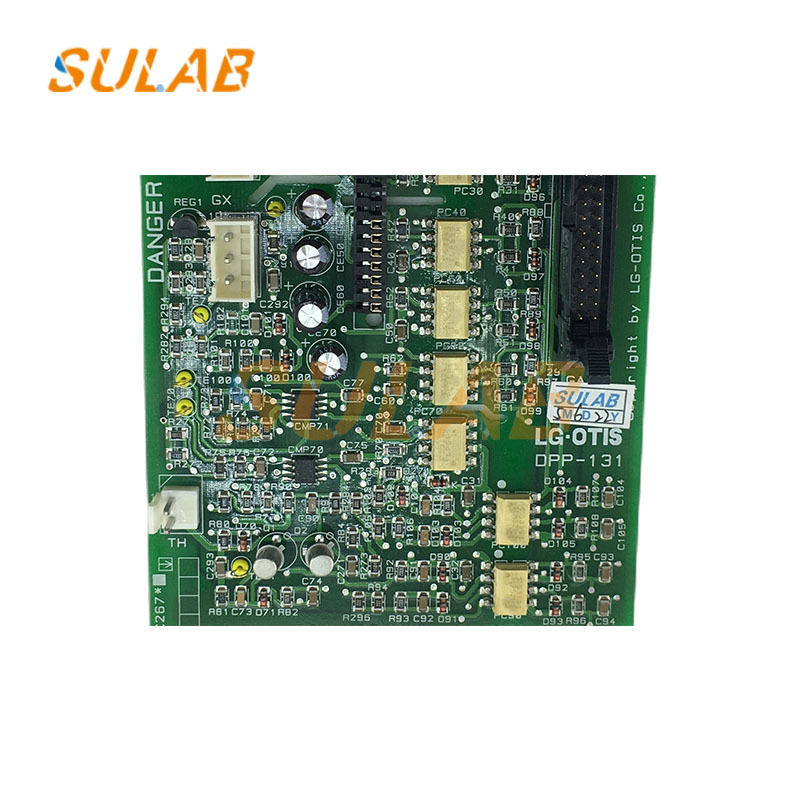

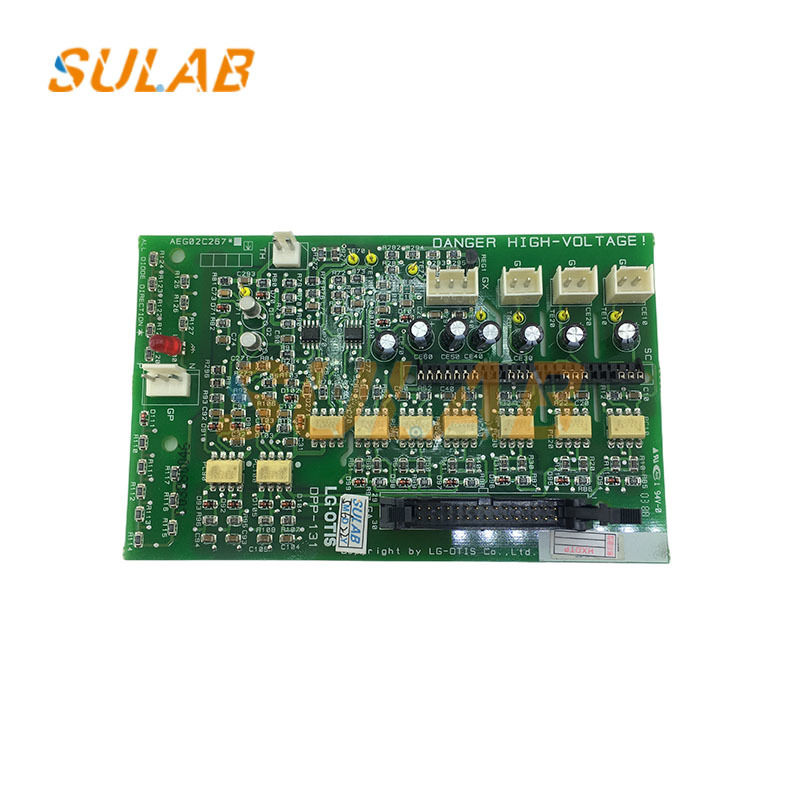

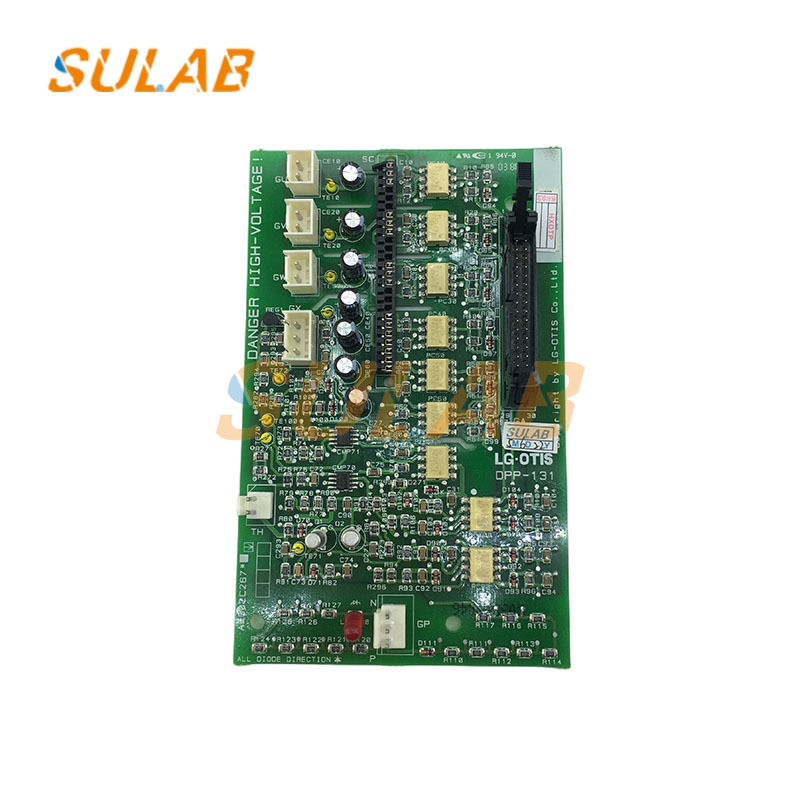

SULAB Elevator Driver Board DPP-131 AEG02C267 per il controllo del motore della porta

Scheda madre per ascensore SIGM, accessori per ascensori, scheda driver, modulo driver per ascensore LG, scheda driver modulo ascensore SIGMA PCB, scheda driver modulo ascensore DPP-131 AEG02C267

Controllo Operativo del Motorino Porta
Riceve comandi "apri/chiudi" dalla scheda madre dell'ascensore (come la scheda madre DOC-132 menzionata sopra) per azionare il motorino porta in rotazione avanti e indietro, garantendo l'apertura e la chiusura fluide della porta della cabina e della porta di piano.
Supporta la regolazione della velocità del motorino porta a stadi: accelerazione durante la fase iniziale di apertura/chiusura, velocità costante durante la fase intermedia e decelerazione in prossimità della posizione finale, prevenendo l'impatto con la porta e riducendo il rumore di funzionamento.
Protezione di Sicurezza
Collegamento di protezione anti-pizzicamento: Riceve segnali dalla tenda luminosa del motorino porta (come la tenda luminosa Otis) e dal pannello tattile di sicurezza. Se viene rilevato un ostacolo (come una persona o un oggetto) durante il processo di chiusura della porta, il motorino porta inverte immediatamente e apre la porta per evitare pizzicamenti.
Protezione da sovracorrente/sovraccarico: Se il motorino porta si blocca (ad esempio a causa di una guida della porta deformata o di corpi estranei bloccati nella porta), causando una corrente eccessiva, la scheda di controllo interromperà l'alimentazione al motore per evitare che il motore si bruci o danneggi la scheda di controllo.
Rilevamento arrivo porta: Il sensore di posizione del motorino porta (come un interruttore fotoelettrico o un encoder) rileva lo stato completamente aperto/chiuso della porta e invia un segnale alla scheda madre dell'ascensore, assicurando che l'ascensore non parta se la porta non è completamente chiusa. Interazione del Segnale e Feedback di Stato
Interagisce con la scheda madre dell'ascensore (ad esempio, DOC-132) tramite un bus di comunicazione (ad esempio, RS485, linea di comunicazione dedicata all'operatore porta): Invia informazioni di stato come "porta completamente aperta/chiusa" e "guasto porta" e riceve comandi come "apertura/chiusura forzata della porta" e "parametri di velocità dell'operatore porta."
Le spie luminose integrate (ad esempio, alimentazione, funzionamento e guasto) forniscono un feedback intuitivo sullo stato di funzionamento della scheda di controllo (ad esempio, la spia di guasto sarà fissa o lampeggiante in caso di guasto).

Preparazione Pre-Installazione
Precauzioni di sicurezza: Scollegare l'alimentazione principale dell'ascensore e l'alimentazione dell'operatore porta. Appendere un cartello di avvertimento "Non operare". Indossare un cinturino antistatico per evitare che l'elettricità statica danneggi il chip della scheda di controllo.
Verifica della compatibilità: Verificare che il modello della scheda di controllo (DPP-131 AEG02C267) corrisponda al modello del motorino dell'operatore porta e alla scheda madre dell'ascensore (ad esempio, DOC-132) per evitare malfunzionamenti dovuti all'incompatibilità del modello.
Ispezione visiva: Verificare che la scheda di controllo sia priva di danni fisici (come perdita di chip, rigonfiamento dei condensatori o terminali ossidati) e che i cavi del motorino dell'operatore porta siano privi di danni.
Procedure di Installazione
Fissaggio della scheda di controllo: Installare la scheda di controllo sulla staffa fornita nella scatola dell'operatore porta e fissarla con le viti fornite (coppia 3-5 N·m; evitare di serrare eccessivamente per evitare di danneggiare il PCB). Assicurarsi che i fori di dissipazione del calore non siano bloccati.
