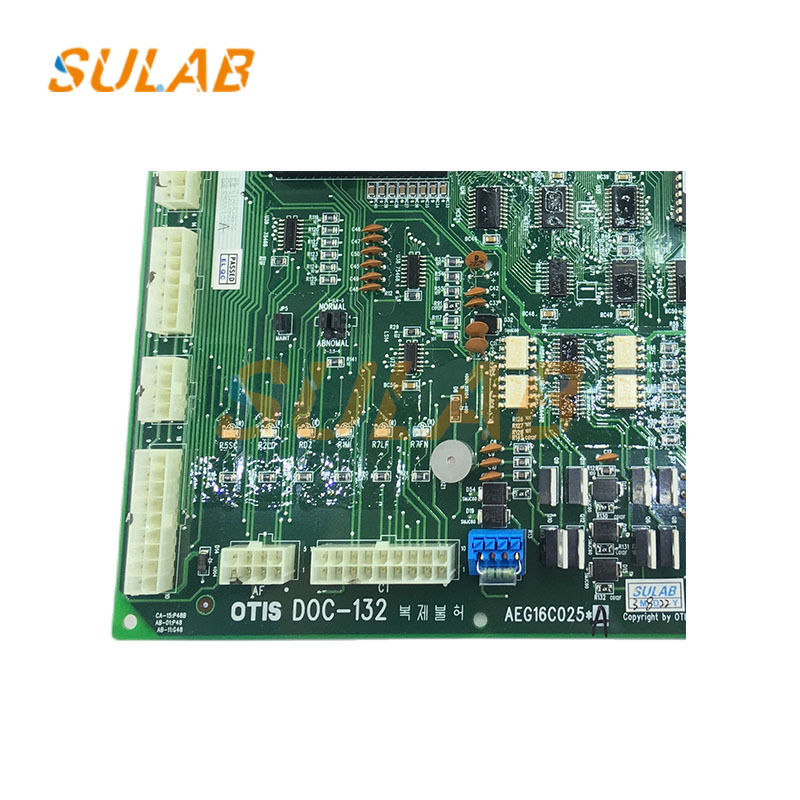

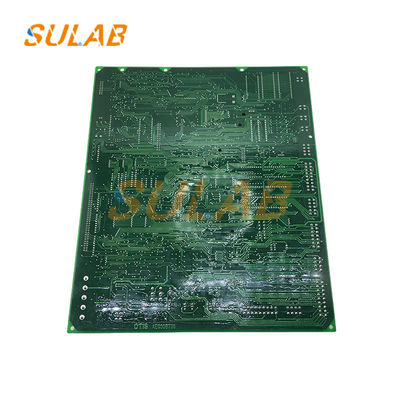

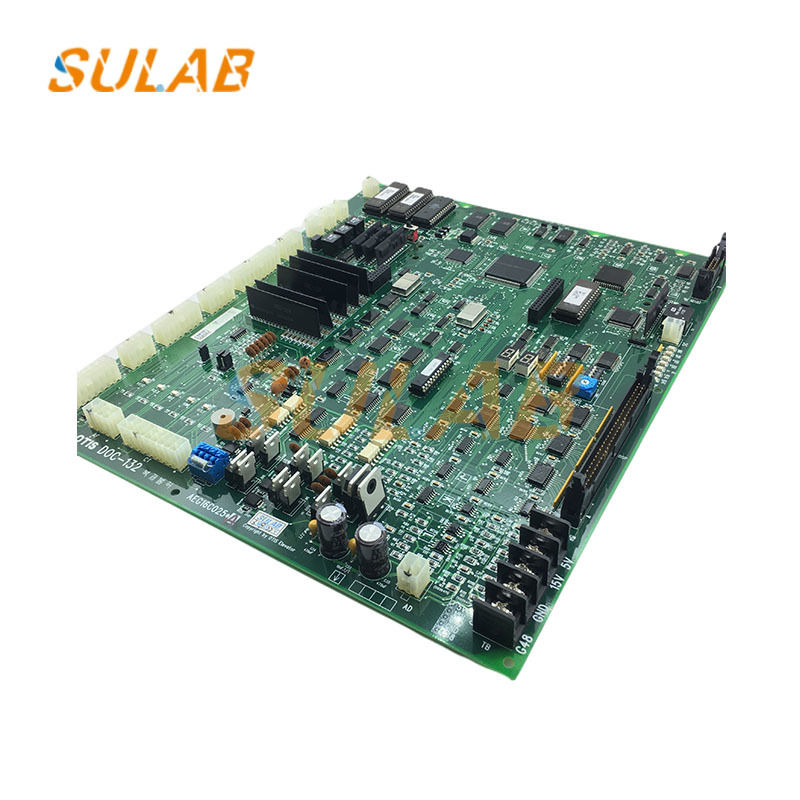

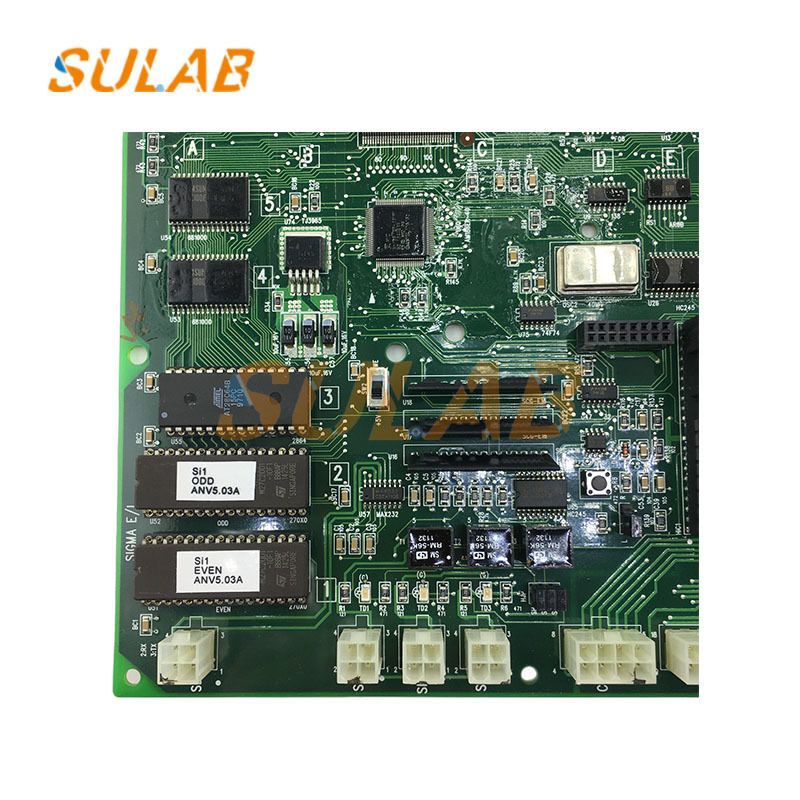

Scheda di controllo ascensore SULAB DOC-132 AEG16C025A 24V PCB

Scheda di controllo ascensore LG PCB Scheda madre ascensore di alta qualità all'ingrosso Scheda madre ascensore DOC-132 AEG16C025A

Informazioni di base: Questa scheda madre è prodotta in Cina ed è un componente per ascensori. Numero modello: DOC-132, noto anche come AEG16C025*A, viene utilizzato principalmente in ascensori residenziali e altre applicazioni.
Caratteristiche funzionali: Come componente principale del sistema di controllo dell'ascensore, svolge funzioni importanti come il controllo del funzionamento dell'ascensore, la protezione di sicurezza e la trasmissione del segnale. Abilita funzioni come la misurazione dell'altezza del piano, il funzionamento manuale LRT, la modalità di test POSI, la modalità di taglio al 110% e il ripristino dei dati CRT. Può anche fornire protezione da sovracorrente e sovraccarico del motore, controllo automatico dell'illuminazione e della ventola della cabina, blocco dell'ascensore della stazione base, interfaccia di blocco remoto dell'ascensore e controllo della scheda IC di comando della cabina e della hall.
Guasti e sintomi comuni: Quando questa scheda madre non funziona correttamente, l'ascensore potrebbe non avviarsi o fermarsi frequentemente durante il funzionamento, i segnali di comando potrebbero andare persi o essere travisati, i dispositivi di protezione di sicurezza potrebbero non funzionare correttamente e il display potrebbe visualizzare caratteri distorti o vuoti.

Posizionamento e fissaggio della scheda madre

Secondo i fori di montaggio designati nell'armadio di controllo, posizionare saldamente la scheda madre sulla staffa di montaggio. Assicurarsi che i connettori della scheda madre (come il connettore di alimentazione, il connettore di comunicazione e il connettore I/O) siano orientati per un facile cablaggio ed evitare una flessione eccessiva dei cavi.

Utilizzare le viti fornite per serrare uniformemente in diagonale (la coppia deve essere conforme al manuale. Una vite troppo allentata può causare un contatto scadente, mentre una vite troppo stretta può danneggiare il PCB della scheda madre). Se la superficie di montaggio è irregolare, inserire rondelle isolanti per il livellamento.

Collegamento del cavo (passaggio fondamentale)

Collegamento dell'alimentazione: Individuare il connettore di alimentazione della scheda madre (di solito contrassegnato con "DC24V", "GND" o "AC110V"; fare riferimento al manuale per i dettagli). Utilizzare un multimetro per confermare che la tensione di ingresso soddisfi i requisiti della scheda madre (principalmente DC24V ± 5%). Collegare correttamente i poli positivo e negativo (collegarli in modo errato potrebbe danneggiare il modulo di alimentazione della scheda madre). Collegamento del bus di comunicazione: Collegare le linee di comunicazione (come RS485 o un bus dedicato) tra la scheda principale e il pannello di controllo dell'ascensore e il pannello di chiamata della hall. Distinguere tra le linee "A" e "B" o le linee "CAN-H" e "CAN-L", garantire connessioni sicure e collegare lo schermo a terra a un'estremità per ridurre le interferenze.
Collegamento dell'interfaccia I/O: Collegare le linee di ingresso e uscita per il circuito di sicurezza, il segnale di blocco della porta, l'interruttore di fine corsa, il feedback del contattore e altri circuiti in base alla piedinatura nel manuale. Ogni cavo deve essere crimpato al terminale per evitare cortocircuiti causati da fili scoperti. Dopo il cablaggio, utilizzare fascette per organizzare i cavi e legarli separatamente dai cavi ad alta tensione (come i cavi del motore).
Messa a terra: Il terminale di terra della scheda principale (contrassegnato con "PE" o un "simbolo di terra") deve essere collegato alla barra di terra dell'armadio di controllo con un filo bicolore giallo-verde. La resistenza di messa a terra deve essere ≤4Ω per evitare danni alla scheda principale da elettricità statica o perdite.
