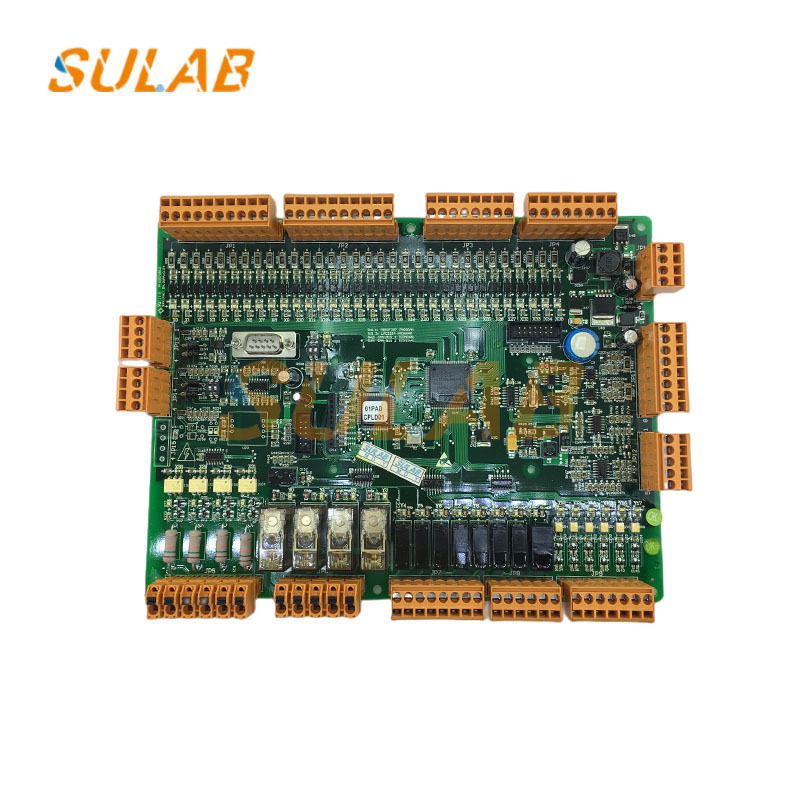

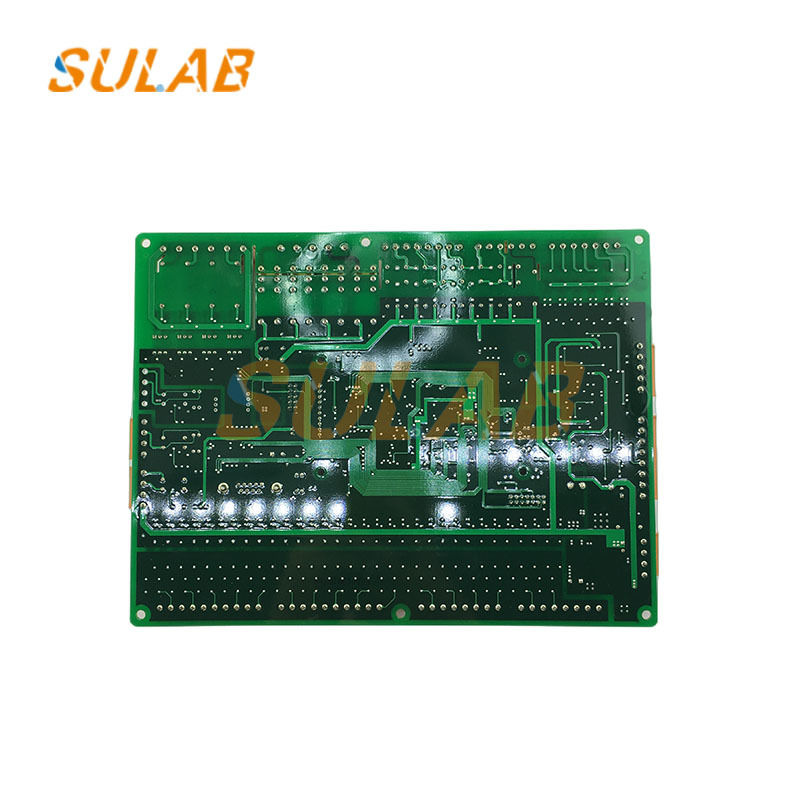

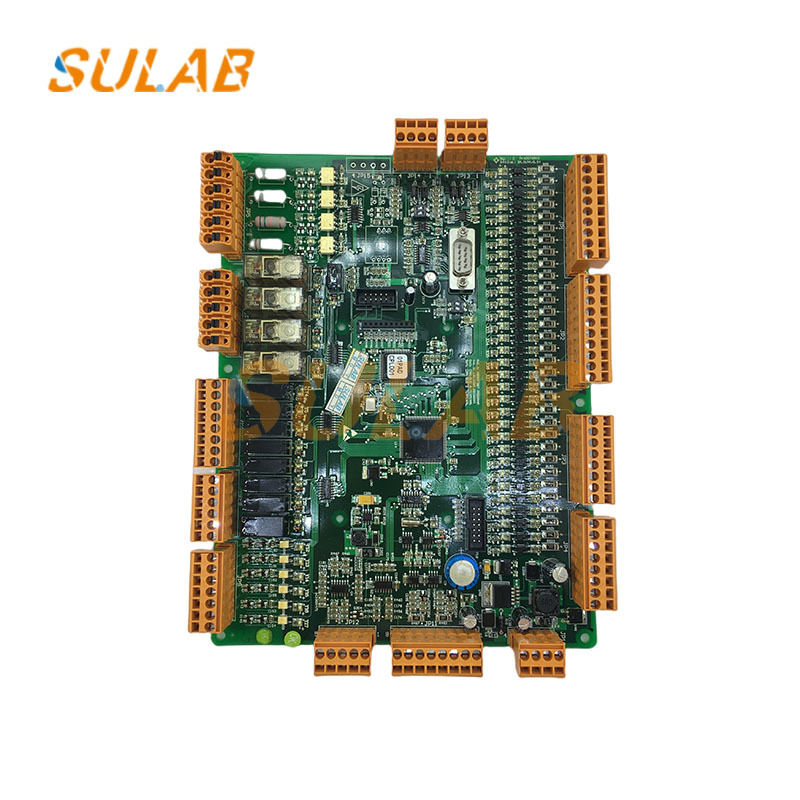

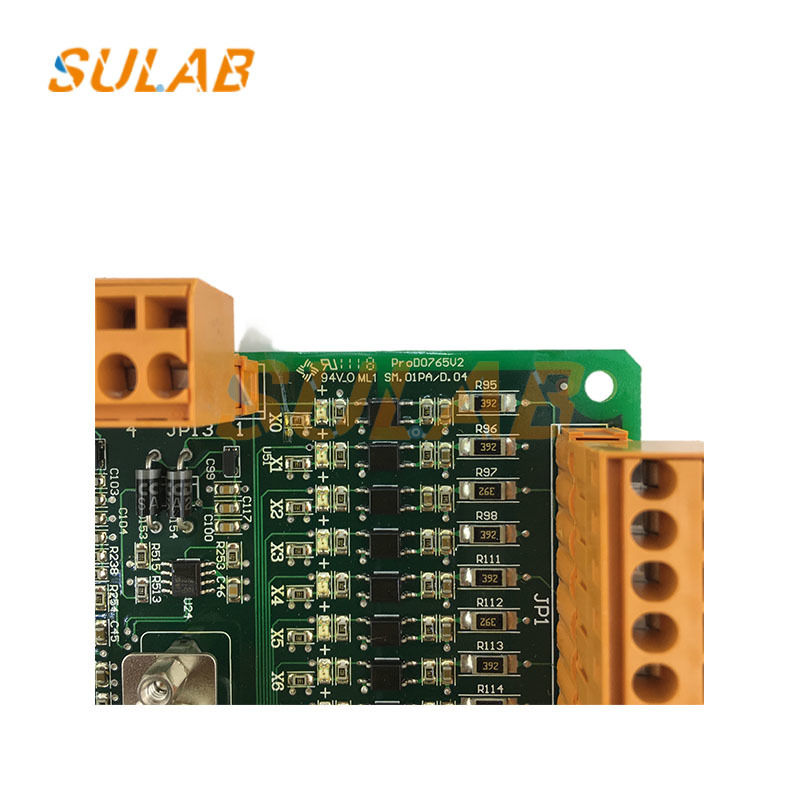

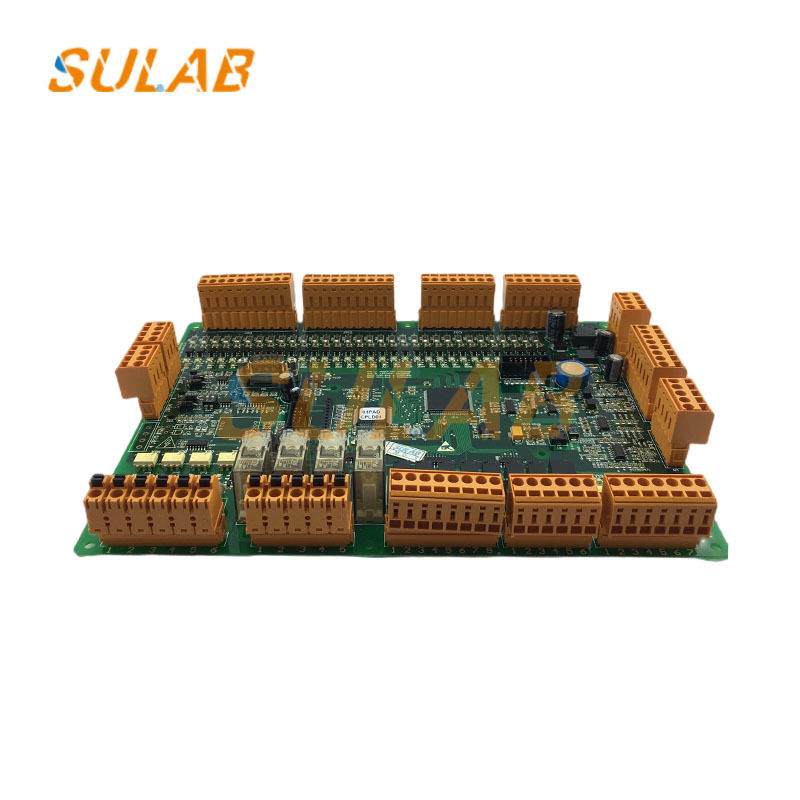

Scheda PCB Principale Ascensore SULAB SM.01PA con Comunicazione CAN Bus

Scheda PCB principale dell'ascensore, Scheda principale, Pannello principale dell'ascensore, Scheda di controllo dell'ascensore, Scheda PCB di ricambio per ascensore, Scheda principale del motore passo-passo, Scheda driver SM.01PA

Il nucleo della scheda SM.01PA è "acquisizione comandi + conversione segnali + visualizzazione stato". Le sue funzioni specifiche includono:

Acquisizione comandi: Riceve i segnali operativi dalla cabina dell'ascensore, come il pulsante di selezione del piano, il pulsante di apertura/chiusura della porta e il pulsante di allarme di emergenza, converte i segnali analogici/digitali in segnali di comunicazione conformi al protocollo Monarch e li trasmette alla scheda di controllo principale dell'ascensore.

Feedback di stato: Riceve informazioni come "posizione del piano", "direzione di marcia" e "stato della porta (aperta/chiusa)" dalla scheda di controllo principale e attiva il display del piano (come un tubo digitale/schermo LED), l'indicatore di direzione e la luce di stato di apertura/chiusura della porta nella cabina dell'ascensore, fornendo ai passeggeri un feedback sullo stato attuale dell'ascensore.

Feedback di allarme e guasto: Se viene attivato un allarme di emergenza (come un pulsante di allarme o un segnale di persona intrappolata) nella cabina dell'ascensore, l'SM.01PA trasmette il segnale di allarme alla scheda di controllo principale e può anche attivare un cicalino o un indicatore di allarme nella cabina dell'ascensore per avvisare i passeggeri. Adattamento della comunicazione: Comunica con la scheda di controllo principale tramite un bus di comunicazione dedicato Monarch (come il bus CAN o il bus RS485) per garantire una trasmissione stabile dei comandi e dei segnali di stato ed evitare la perdita o il ritardo dei comandi.

Guasto di comunicazione (più comune)
Sintomo: La spia di comunicazione (COM) è spenta/fissa/lampeggia in modo anomalo, i comandi della cabina non possono essere registrati (nessuna risposta alla pressione dei pulsanti) o la scheda di controllo principale segnala "Guasto di comunicazione della scheda comandi cabina" (come il codice di errore Monarch E37).
Risoluzione dei problemi:
Controllare il bus di comunicazione (CAN-H/CAN-L o RS485-A/RS485-B) per cablaggio allentato o invertito, o danni al cavo del bus (ad esempio, schiacciato dalla porta della cabina).
Misurare la tensione del bus di comunicazione (tensione normale del bus CAN: CAN-H ≈ 2,5-3,5 V, CAN-L ≈ 1,5-2,5 V, differenza di tensione ≈ 1 V). Se la tensione è anomala, il bus potrebbe essere in cortocircuito, collegato a terra o il chip di comunicazione sulla scheda potrebbe essere danneggiato.
Provare a sostituire la scheda SM.01PA con lo stesso modello per escludere un problema con la scheda stessa (ad esempio, un chip di comunicazione bruciato).
