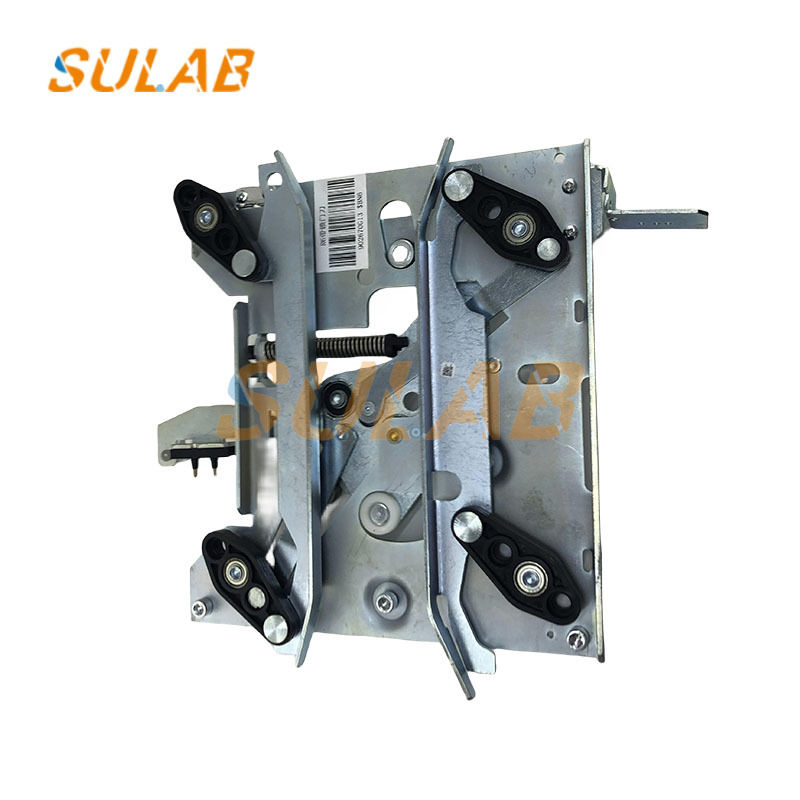

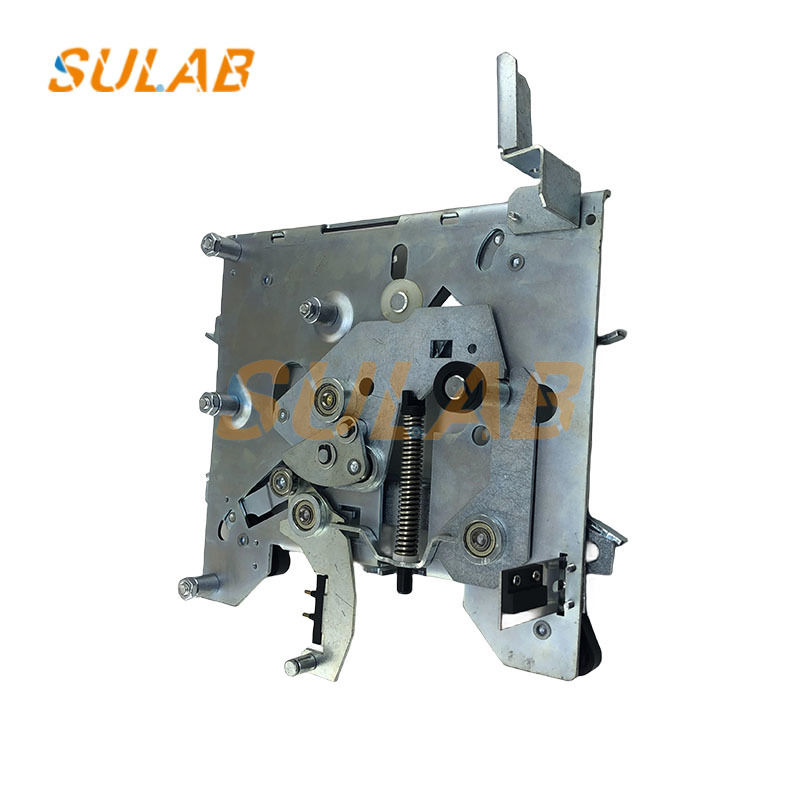

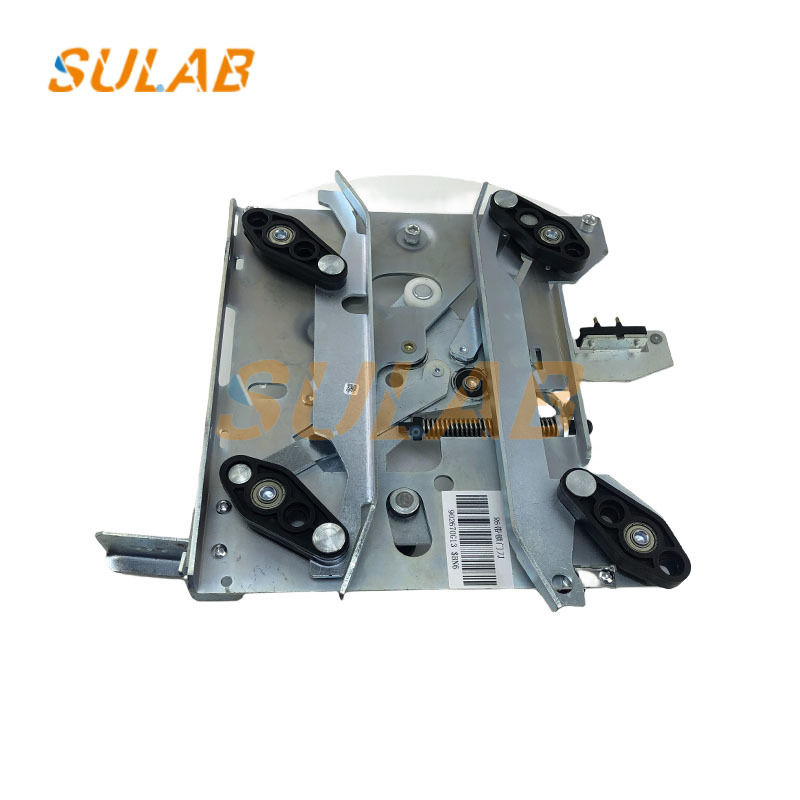

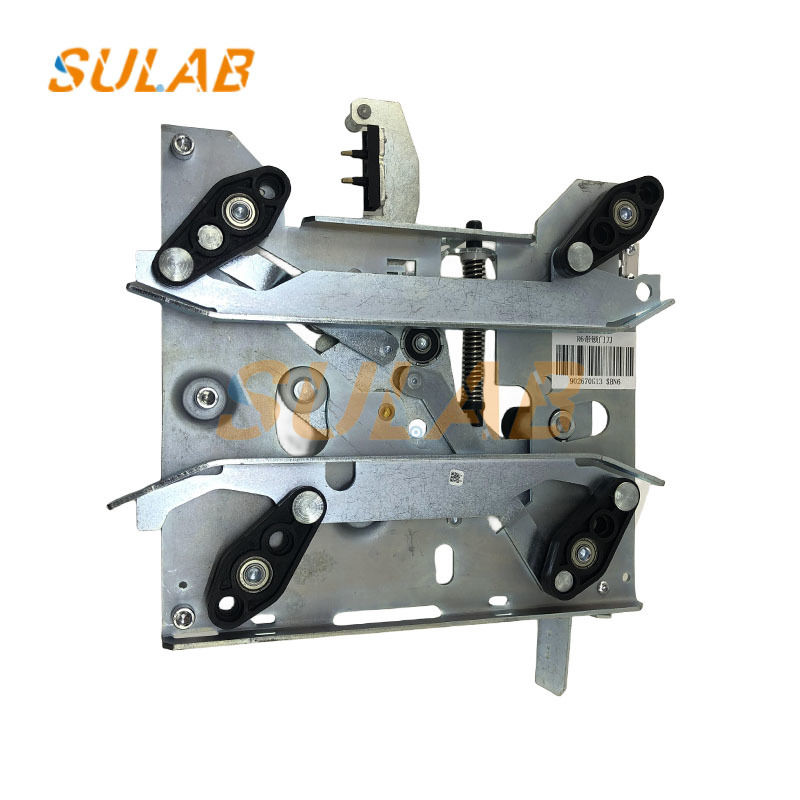

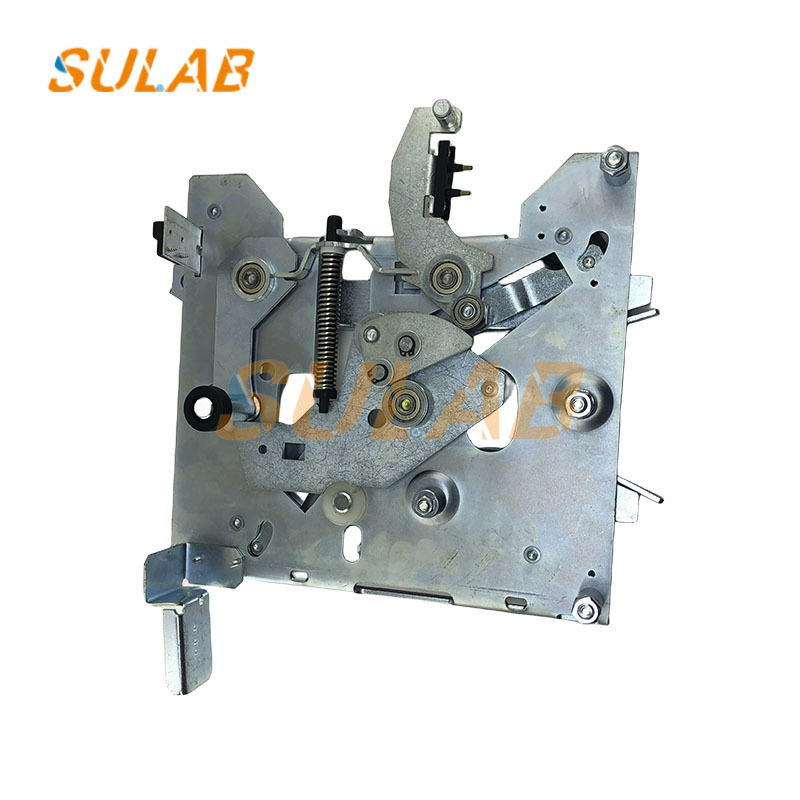

Coltello porta ascensore SULAB R6 con serratura 902670G13

Coltello per porta ascensore, coltello corto con serratura, accessori per ascensori, coltello per porta R6, coltello per porta con serratura 902670G13

Processo di installazione
Preparazione pre-installazione: Rivedere le istruzioni di installazione e altra documentazione tecnica fornita dal produttore dell'ascensore. Confermare che le condizioni in loco, inclusi il vano corsa e il locale macchina, soddisfino i requisiti. Preparare strumenti e attrezzature come un trapano elettrico, una chiave dinamometrica, un livello laser e un righello in acciaio. Gli installatori devono essere in possesso di un certificato di operatore di attrezzature speciali.
Installazione dell'operatore di porta: Fissare l'operatore di porta alla parte superiore della cabina dell'ascensore, assicurando che la deviazione orizzontale delle guide dell'operatore di porta sia ≤0,5 mm.
Installazione del coltello per porta: Rimuovere il vecchio coltello per porta (se lo si sta sostituendo) e installare quello nuovo nella posizione designata, di solito sotto l'operatore di porta dell'ascensore. Fissarlo saldamente con bulloni e altri elementi di fissaggio, assicurando la coppia di serraggio richiesta. Durante l'installazione, verificare che la camma a forma di ventaglio sul retro del coltello per porta agisca sulla posizione centrale del cuscinetto. Se la camma è disallineata, sostituire il coltello per porta.
Regolazione del gioco: Regolare il gioco tra il coltello per porta e la soglia della porta di piano per garantire un gioco di ≥5 mm e il gioco tra il coltello per porta e il rullo della porta di piano per garantire un gioco di ≥3 mm. Chiudere la porta di piano e controllare il contatto tra il pannello della porta e il cuscinetto in gomma. Se un lato del pannello della porta non è a contatto con il cuscinetto, allentare il bullone di tensione sul cavo di collegamento, regolare il pannello della porta e quindi serrarlo. Assicurarsi inoltre che il gioco tra il gancio di blocco e l'arresto soddisfi i requisiti. Questo può essere generalmente ottenuto regolando la posizione del cuscinetto in gomma.

Collegamento della serratura della porta: Assicurarsi che la lama della porta sia correttamente collegata alla serratura della porta della cabina per garantire che la lama della porta apra e chiuda la porta in modo affidabile. Il collegamento deve essere sicuro e flessibile.

Processo di messa in servizio
Controllo del ripristino automatico della lama: Premere e tenere premuto il pulsante di chiusura della porta per aprire la lama della porta alla sua larghezza massima. Spingere manualmente la lama della porta fino alla sua posizione limite, rilasciare il pulsante di chiusura della porta e quindi rilasciare lentamente la pressione sulla lama per verificare se la lama si ripristina automaticamente. In caso contrario, installare una staffa di arresto della lama della porta.
Regolazione della spaziatura della lama: Dopo aver installato la staffa di arresto, controllare la spaziatura della lama quando la lama della porta è aperta. Dovrebbe essere di 107-108 mm. Se la distanza è superiore a 108 mm, installare delle spessori di regolazione sul retro della staffa per garantire la spaziatura della lama richiesta.
Debug delle funzioni dell'operatore di porta: Eseguire il debug manuale del controllo della porta per verificare l'apertura e la chiusura regolare della porta e l'assenza di urti durante la chiusura. Se vengono rilevate anomalie, regolare i parametri dell'operatore di porta, come la velocità di avanzamento lento o il tempo di decelerazione.
Debug del coordinamento della serratura della porta: Aprire e chiudere la porta più volte per osservare il coordinamento tra la lama della porta e la serratura della porta. Assicurarsi che la lama della porta si inserisca accuratamente tra i rulli della serratura della porta, consenta un'apertura e una chiusura fluide e che la serratura della porta sia sicura e affidabile quando è bloccata. Verificare inoltre che l'altezza del gancio della serratura della porta e altre dimensioni correlate soddisfino i requisiti. Test operativo generale: Durante la fase di manutenzione dell'ascensore e di debug del funzionamento rapido, osservare lo stato del coltello per porta durante il funzionamento, incluso se il coltello per porta si muove normalmente durante l'apertura e la chiusura della porta, se collabora bene con le serrature delle porte di ogni piano e se ci sono inceppamenti o rumori anomali. È inoltre necessario confermare che il coltello per porta non interferisca con altri componenti durante il funzionamento.
