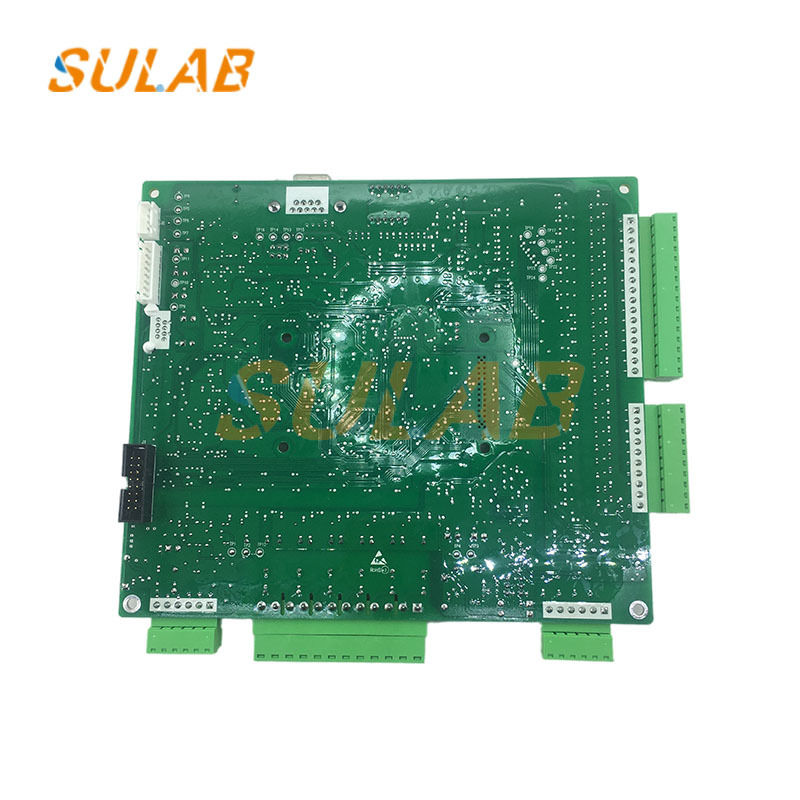

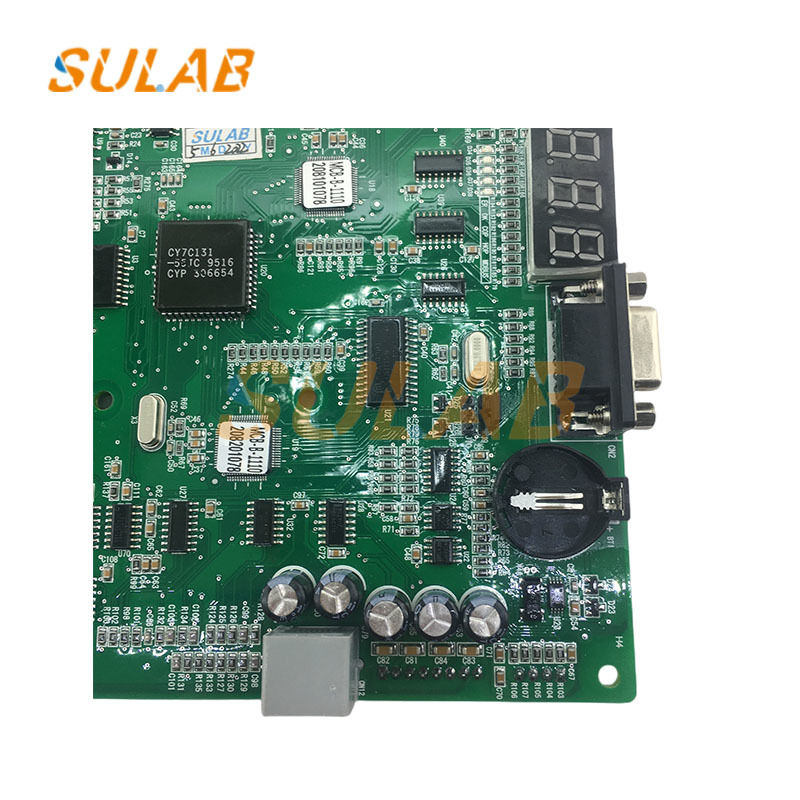

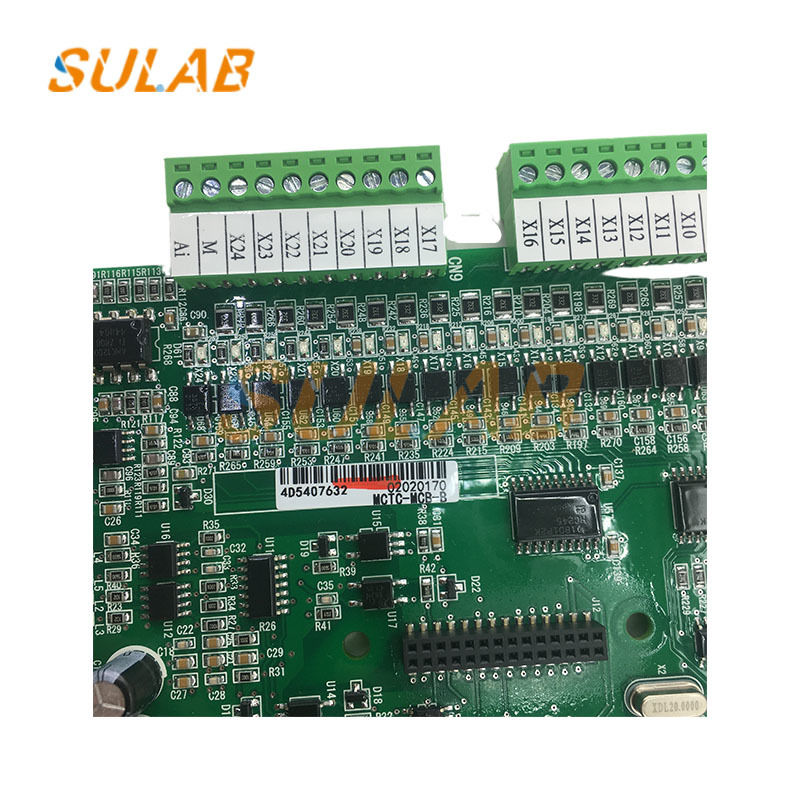

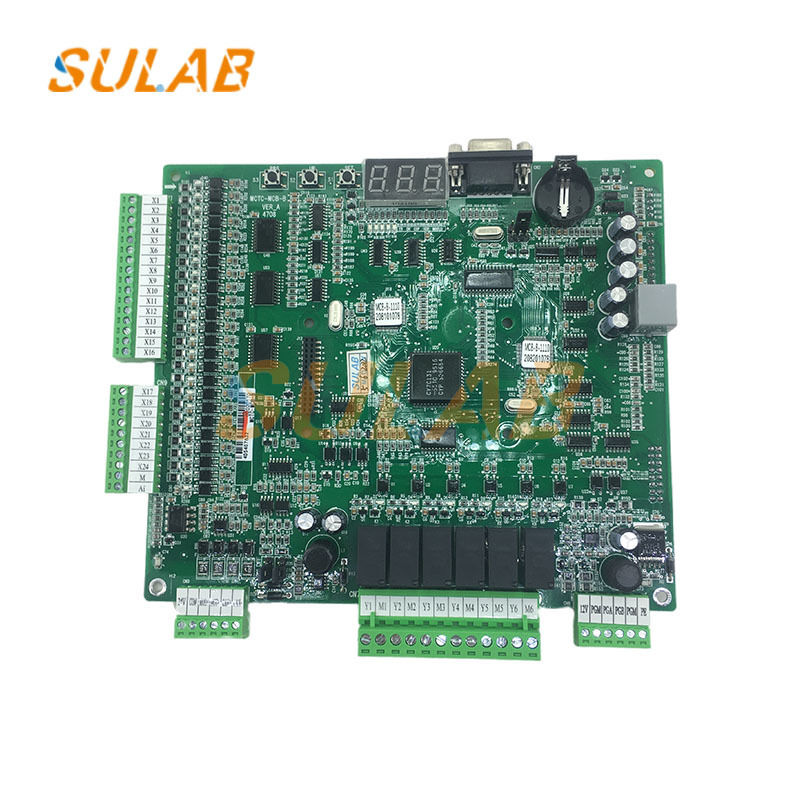

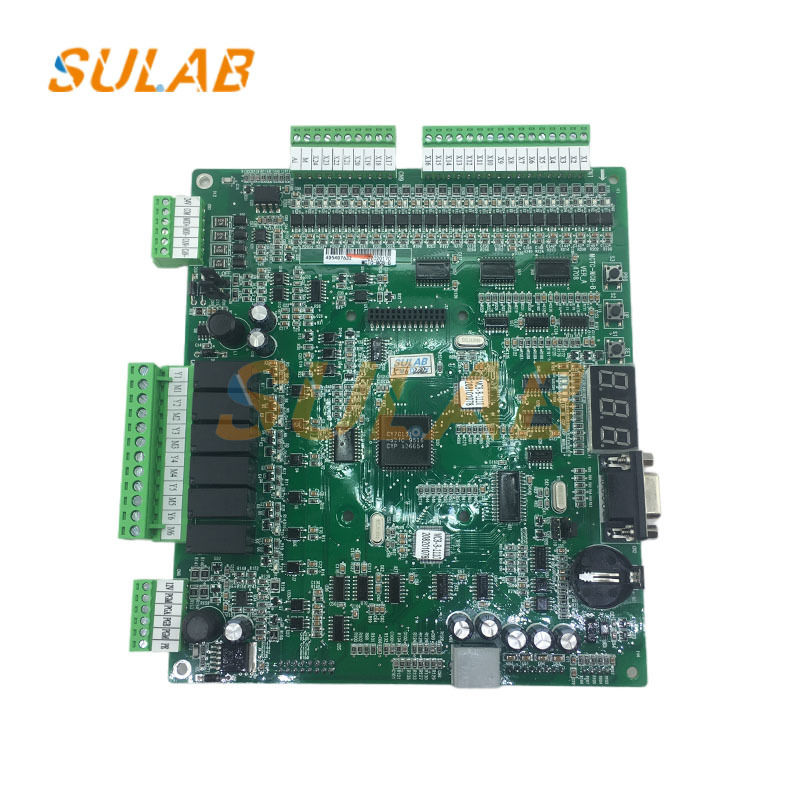

Accessori per ascensori Monarch, PCB per ascensori, Scheda di interfaccia per armadio di controllo per ascensori, Scheda madre inverter per ascensori Monarch MCTC-MCB-B
I guasti comuni della scheda di controllo principale dell'ascensore MCTC-MCB-B includono guasti di comunicazione, guasti del circuito di sicurezza, guasti del blocco porta e guasti di velocità anomali. I dettagli sono i seguenti:
Protezione unità inverter: il codice di errore E01 può essere causato da messa a terra o cortocircuito dell'uscita del circuito principale, cablaggio eccessivamente lungo del motore di trazione o danni interni all'IGBT.
Sovracorrente in accelerazione: il codice di errore E02 è tipicamente causato da un carico eccessivo del motore o da impostazioni errate dei parametri dell'inverter.
Sovracorrente in decelerazione: il codice di errore E03 può indicare un flusso di corrente anomalo durante la frenata dell'ascensore, possibilmente a causa di una resistenza di frenata difettosa o di impostazioni errate dei parametri di frenata dell'inverter.
Sovracorrente a velocità costante: il codice di errore E04 può essere causato da un guasto del motore, un'uscita inverter anomala o una resistenza anomala durante il funzionamento dell'ascensore.
Sovratensione in decelerazione: il codice di errore E06 può indicare un'energia di feedback eccessiva del motore durante la decelerazione, che può comportare il mancato smaltimento rapido dell'energia da parte della resistenza di frenata o un'unità di frenata inverter difettosa.
Sovratensione a velocità costante: il codice di errore E07 può indicare una tensione di alimentazione eccessiva, un circuito di rilevamento della tensione dell'inverter difettoso o una frenata rigenerativa anomala durante il funzionamento dell'ascensore.
Guasto sottotensione: codice di errore E09, questo può essere causato da un'interruzione di corrente momentanea, una bassa tensione di ingresso o un'anomalia sulla scheda di controllo dell'azionamento.
| Marca | SULAB |
| Descrizione | Ascensore parti |
| Modello | MCTC-MCB-B |
| MOQ | 1PC |
| Trasporto | TNT, UPS, DHL, Fedex, Aria, Mare |
| Applicabile | Ascensore |
| Pacchi | Cartone, Cassa di legno, Pallet ecc. |
| Tempo di consegna | Normalmente 2-3 giorni lavorativi dopo il pagamento |
| Garanzia | Un anno |
| Metodo di pagamento | Banca aziendale, Western Union, Alibaba, Paypal ecc. |
Feedback anomalo del contattore: il codice di errore E36 indica possibili danni al contattore, scarso contatto del contattore o un guasto nel circuito di feedback del contattore.
Feedback anomalo del freno: il codice di errore E37 indica possibili guasti all'interruttore del freno, danni alla bobina del freno o un problema nel circuito di feedback del freno.
Segnale encoder rotativo del controller anomalo: codice di errore E38, simile ai codici di errore E17 e E20, indica possibili problemi con componenti o circuiti relativi all'encoder.
Surriscaldamento motore: il codice di errore E39 indica possibili problemi con la dissipazione del calore del motore, un funzionamento prolungato a pieno carico o un cortocircuito negli avvolgimenti interni del motore.
Timeout funzionamento ascensore: il codice di errore E40 indica possibili resistenze anomale durante il funzionamento dell'ascensore, un guasto del blocco porta o un errore del programma della scheda di controllo principale.
Disconnessione circuito di sicurezza: il codice di errore E41 indica possibile attivazione di un interruttore nel circuito di sicurezza (come l'interruttore limitatore di velocità o l'interruttore di blocco di sicurezza), danni ai contatti del relè del circuito di sicurezza o un cortocircuito nel circuito del circuito di sicurezza.
Disconnessione blocco porta durante il funzionamento: il codice di errore E42 indica possibile posizione errata delle lame della porta, scarso contatto del contattore del blocco porta o scarso contatto tra il blocco porta della cabina o il blocco porta del piano. Il segnale del limite superiore è disconnesso durante il funzionamento (codice di errore E43). Ciò potrebbe indicare un interruttore del limite superiore difettoso, una posizione di installazione errata o un circuito del segnale del limite superiore difettoso.
Il segnale del limite inferiore è disconnesso durante il funzionamento (codice di errore E44). Simile a E43, questo indica un problema con i componenti o i circuiti dell'interruttore del limite inferiore.
Gli interruttori di decelerazione superiore e inferiore sono disconnessi (codice di errore E45). Ciò potrebbe indicare un guasto dell'interruttore di decelerazione, una posizione di installazione errata o un circuito dell'interruttore di decelerazione interrotto.
D1: Come identifico la scheda PCB di ricambio corretta per ascensore?
Per identificare una scheda PCB di ricambio per ascensore, controllare il numero di parte originale, la revisione hardware, le marcature della scheda e il modello del controller dell'ascensore. Foto chiare di entrambi i lati della PCB possono aiutare a distinguere diverse versioni.
D2: Le schede PCB per ascensori con numeri di parte simili possono essere intercambiabili?
Non necessariamente. Le schede PCB per ascensori con numeri di parte simili possono differire per revisioni hardware, firmware, layout dei connettori o protocolli di comunicazione. La compatibilità deve essere verificata rispetto al sistema di ascensore esistente.
D3: Una scheda PCB di ricambio per ascensore richiede la programmazione?
Alcune schede PCB di ricambio richiedono la configurazione del firmware, le impostazioni dei parametri o la programmazione specifica del sistema. Altre potrebbero già contenere il software richiesto. La procedura corretta dipende dal modello della PCB e dal suo ruolo nel sistema di controllo dell'ascensore.
D4: Una scheda PCB per ascensore difettosa può essere sostituita senza cambiare l'intero sistema di controllo?
In alcuni casi, una singola PCB può essere sostituita se la sostituzione è compatibile con il controller esistente, il firmware, il cablaggio e i componenti collegati. Un tecnico qualificato dovrebbe confermare il guasto prima di decidere la sostituzione.
D5: Quali informazioni devo fornire quando cerco una scheda PCB di ricambio per ascensore?
Si prega di fornire il numero di parte della PCB originale, la revisione hardware, il modello dell'ascensore, foto chiare della scheda e la quantità richiesta. SULAB può aiutare a rivedere questi dettagli e verificare le opzioni di ricambio disponibili.
