SULAB XAA25140AFB Displayboard per sistemi paralleli

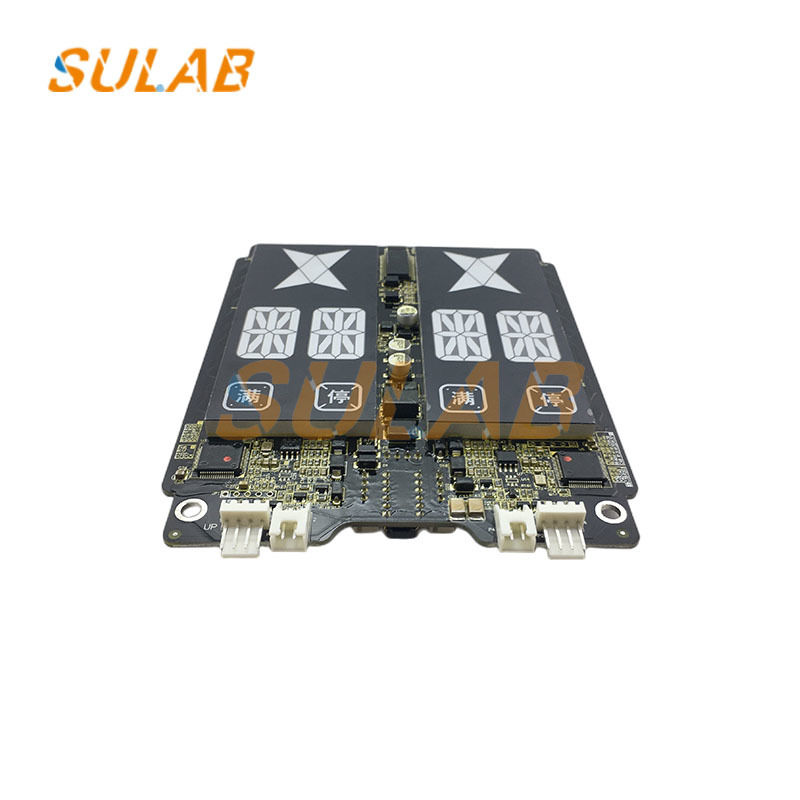

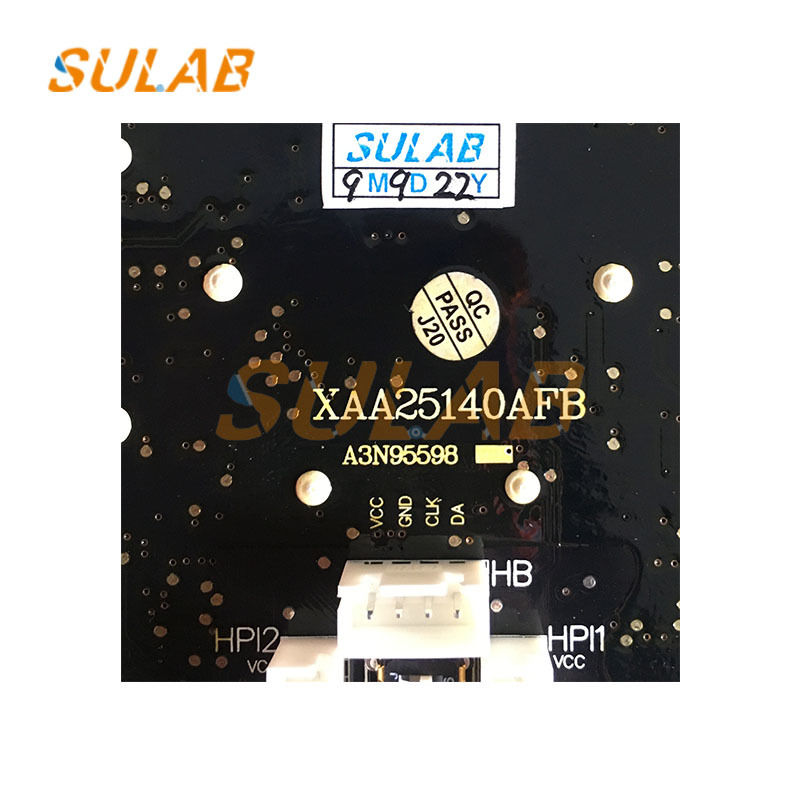

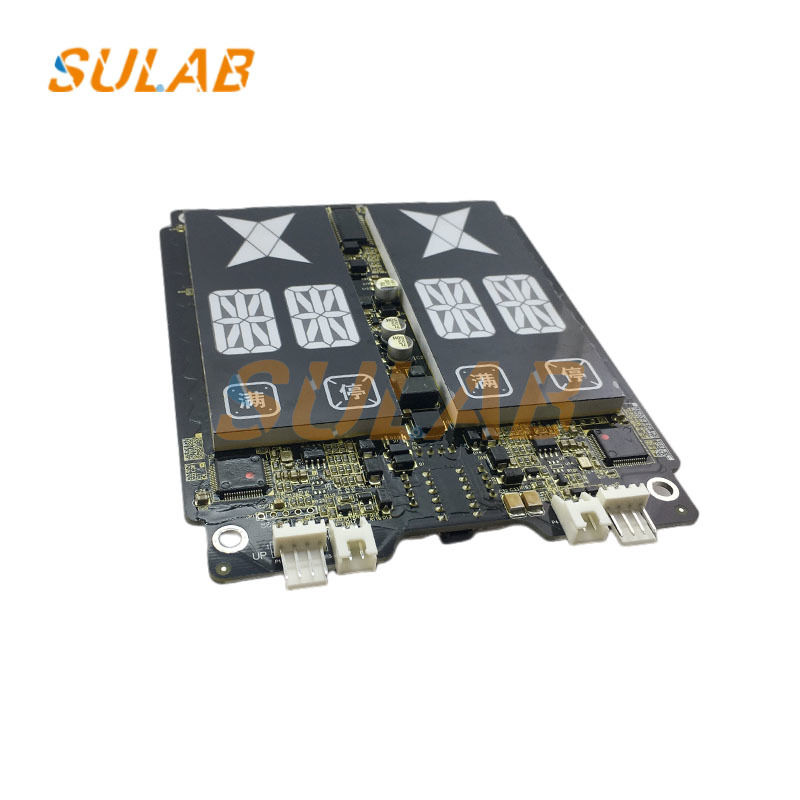

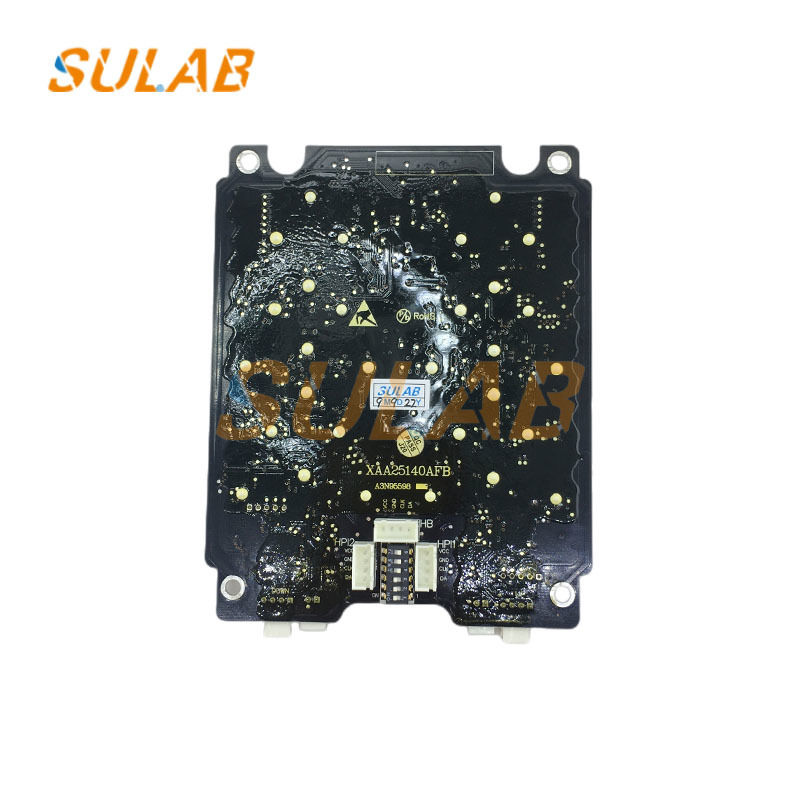

Accessori PCB per ascensore nuovo originale, scheda display LOP, scheda display in uscita ascensore XAA25140AFB

Marca e Modello: Questo pannello display è OTIS, modello XAA25140AFB, e appartiene alla serie HBP16 dei pannelli display per chiamate in cabina.
Applicazione: Adatto principalmente per sistemi di ascensori paralleli, può essere installato all'esterno della porta della cabina ascensore per visualizzare informazioni come lo stato operativo attuale dell'ascensore e la posizione del piano, e fornire un pulsante di chiamata per i passeggeri per chiamare l'ascensore.
Caratteristiche funzionali: Funziona ricevendo i segnali di chiamata dei passeggeri tramite gli ingressi dei pulsanti, elaborandoli tramite un microcontrollore (MCU) e trasmettendoli al controller principale dell'ascensore tramite un'interfaccia di comunicazione. Riceve anche dati dal controller principale per aggiornare il display, come il piano attuale dell'ascensore e la direzione di marcia.

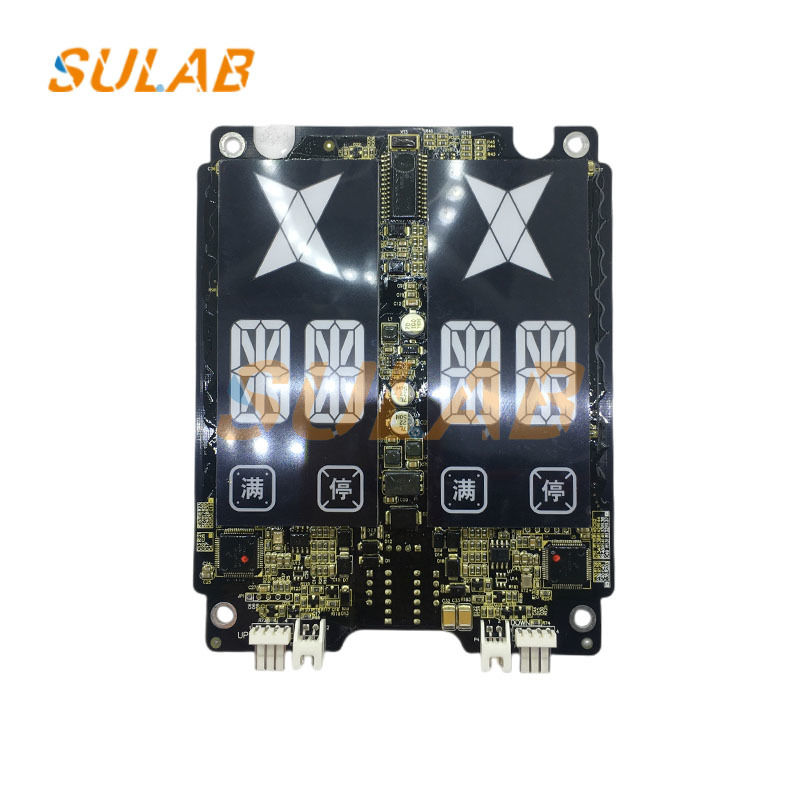

Aspetto: Il pannello display è una scheda a circuito stampato nera con un tubo digitale LED o un display a matrice di punti per visualizzare i numeri dei piani e le frecce direzionali, nonché il pulsante di chiamata premuto dal passeggero e i relativi componenti del circuito.

Preparazione: Verificare che il modello di ascensore da installare corrisponda al pannello display per chiamate in cabina. Questo può essere fatto confrontando i disegni o i numeri di modello dell'ascensore. Preparare il pannello di chiamata in cabina e i suoi accessori, come viti e elementi di fissaggio. Preparare anche strumenti di base come un cacciavite e un trapano elettrico, nonché strumenti di misurazione come un metro a nastro. Assicurarsi che il vano ascensore sia libero da ostruzioni che potrebbero ostacolare l'installazione.
Determinare la posizione di installazione: Secondo i disegni di progettazione dell'ascensore o la guida all'installazione, il pannello di chiamata in cabina viene tipicamente installato accanto alla porta della cabina ascensore, a 1,2-1,4 metri dal livello del suolo, con il bordo del pannello a 200-300 mm dal bordo della porta di piano. Per gli ascensori a controllo di gruppo, il pannello di chiamata deve essere installato tra due ascensori. Considerare la facilità d'uso, la sicurezza e l'estetica ed evitare l'installazione in luoghi soggetti a collisioni.
Pre-foratura: Utilizzare uno strumento di misurazione per contrassegnare i fori di montaggio per il pannello di chiamata in cabina, quindi pre-forare con un trapano elettrico. Prestare attenzione alla profondità e al diametro dei fori per garantire che le viti possano fissare saldamente il pannello di chiamata in cabina.
Fissaggio del pannello di chiamata in cabina: Posizionare il pannello di chiamata in cabina nei fori pre-forati e fissare con le viti. Quando si stringono le viti, utilizzare una livella per aiutare a mantenere il pannello di chiamata in cabina perpendicolare alla parete per garantire un'installazione agevole.
Cablaggio di collegamento: Il pannello di chiamata in cabina XAA25140AFB richiede un cavo di comunicazione. Si consiglia di utilizzare cavi di comunicazione dedicati Otis per garantire una trasmissione stabile del segnale. Collegare il pannello correttamente secondo le istruzioni del produttore, assicurandosi che i connettori siano sicuri e privi di allentamenti. Se il pannello di chiamata in cabina richiede un'alimentazione esterna, collegare il cavo di alimentazione. Scollegare sempre l'alimentazione dell'ascensore prima di collegare e garantire un isolamento adeguato.
Test funzionali: Dopo l'installazione, ripristinare l'alimentazione dell'ascensore ed eseguire più test. Premere i pulsanti di chiamata su e giù per verificare la risposta. Verificare inoltre che il display del piano funzioni correttamente e che siano presenti eventuali allarmi di guasto. Se vengono rilevati problemi, risolvere immediatamente il cablaggio o ricontrollare le procedure di installazione.
