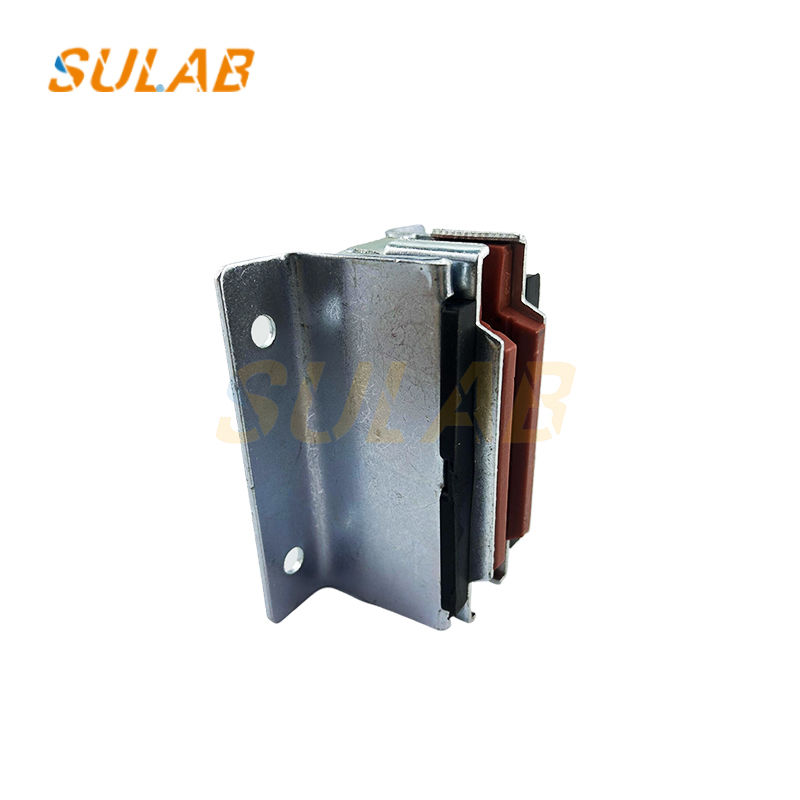

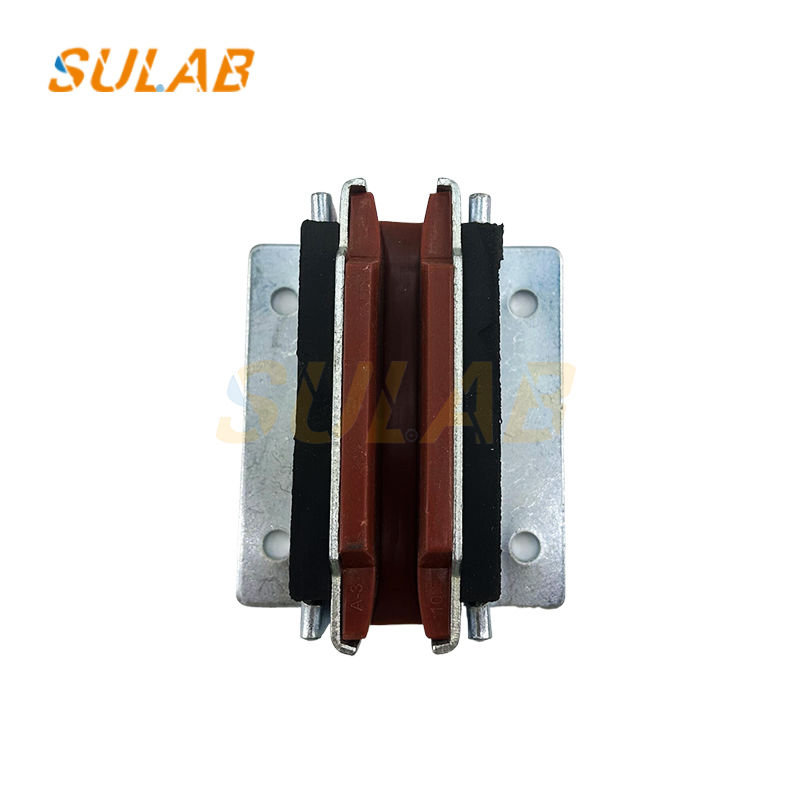

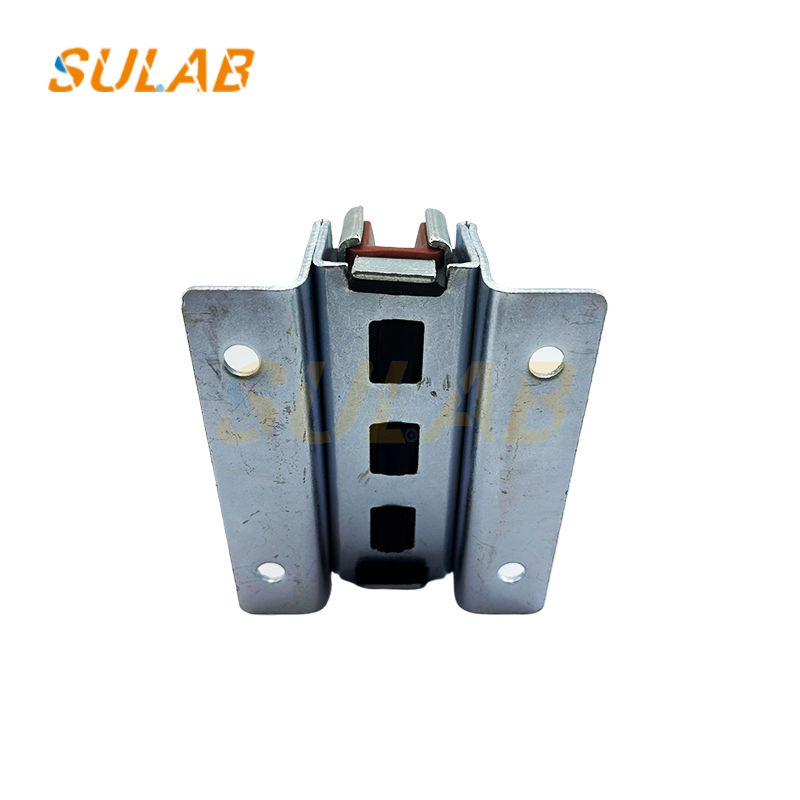

Guida per contrappeso per ascensore di alta qualità, pattino guida, pattino contrappeso
Composizione strutturale
Sede fissa: utilizzata per collegare il telaio del contrappeso, generalmente dotata di una piastra inferiore, un telaio di fissaggio del pattino, ecc. La piastra inferiore può essere una piastra inferiore a U, dotata di fori filettati e un telaio di supporto per il collegamento del telaio del contrappeso. Il telaio di fissaggio del pattino è saldato alla piastra inferiore e utilizzato per fissare il pattino.
Pattino: solitamente realizzato in materiale nylon o poliuretano con buona resistenza all'usura e assorbimento degli urti, la sua forma e dimensione corrispondono alla guida, la piastra del pattino è montata sul telaio di fissaggio del pattino e alcuni pattini sono dotati anche di una piastra di blocco per isolare le molle di gomma adiacenti.
Connettore: utilizzato per fissare il pattino e il telaio di fissaggio del pattino, con un perno che attraversa il telaio di fissaggio del pattino, una parte di raccordo che si adatta alla piastra del pattino e un fermo per il fissaggio.
| Marca |
SULAB |
| Descrizione |
Ascensore parti |
| Modello |
Pattino guida contrappeso |
| MOQ |
1PC |
| Trasporto |
TNT, UPS, DHL, Fedex, Aria, Mare |
| Applicabile |
Ascensore |
| Pacchi |
Cartone, Cassa di legno, Pallet ecc. |
| Tempi di consegna |
Normalmente 2-3 giorni lavorativi dopo il pagamento |
| Garanzia |
Un anno |
| Metodo di pagamento |
Banca aziendale, Western Union, Alibaba, Paypal ecc. |
Principio di funzionamento
Principio di attrito radente: il pattino del pattino guida scorrevole è a contatto diretto con la superficie della guida. Quando il contrappeso si muove su e giù, il pattino scorre lungo la guida e l'attrito tra il pattino e la guida viene utilizzato per limitare la traiettoria di movimento del contrappeso, in modo che possa continuare a funzionare stabilmente sulla guida.
Principio del tampone elastico: la molla o la molla di gomma nel pattino guida scorrevole elastico svolge un ruolo di ammortizzazione e assorbimento degli urti. Quando il contrappeso è soggetto a vibrazioni o impatti durante il funzionamento, la molla o la molla di gomma subirà una deformazione elastica, assorbirà e allevierà queste energie, ridurrà lo scuotimento e l'impatto del contrappeso e renderà il funzionamento più fluido.
Principio dell'attrito volvente: il pattino guida a rulli utilizza un rullo per sostituire il pattino del pattino guida scorrevole. Il rullo entra in contatto con la parte anteriore e i due lati della guida sotto l'azione della forza della molla e vi aderisce. Quando il contrappeso è in funzione, il rullo rotola sulla guida, sostituendo l'attrito radente con l'attrito volvente, riducendo la perdita per attrito e riducendo le vibrazioni e il rumore durante il funzionamento.
Pattini guida per ascensore – FAQ
D1: Qual è la differenza tra pattini guida per ascensore scorrevoli e a rulli?
I pattini guida scorrevoli utilizzano superfici di contatto scorrevoli per guidare l'ascensore lungo le sue guide, mentre i pattini guida a rulli utilizzano rulli rotanti. La loro idoneità dipende dalla velocità dell'ascensore, dal carico e dalla progettazione del sistema di guida.
D2: I pattini guida per ascensore possono essere sostituiti con modelli diversi?
La sostituzione può essere possibile se le dimensioni della guida, la geometria di montaggio, il carico meccanico e le caratteristiche di guida sono compatibili.
D3: Cosa causa l'usura eccessiva dei pattini guida per ascensore?
Le cause possibili includono disallineamento della guida, condizioni di lubrificazione ove applicabile, carichi anomali, materiali di contatto usurati o problemi di installazione.
D4: Si può sostituire solo il pattino guida?
Alcuni pattini guida scorrevoli utilizzano pattini sostituibili, mentre altri potrebbero richiedere la sostituzione di un gruppo più grande. L'approccio corretto dipende dal design del prodotto e dai requisiti del produttore.
D5: Quali dimensioni sono necessarie per la sostituzione dei pattini guida per ascensore?
Si prega di fornire il modello originale, le dimensioni della guida, le dimensioni di montaggio, il tipo di pattino guida, le foto e i requisiti di applicazione dell'ascensore.
