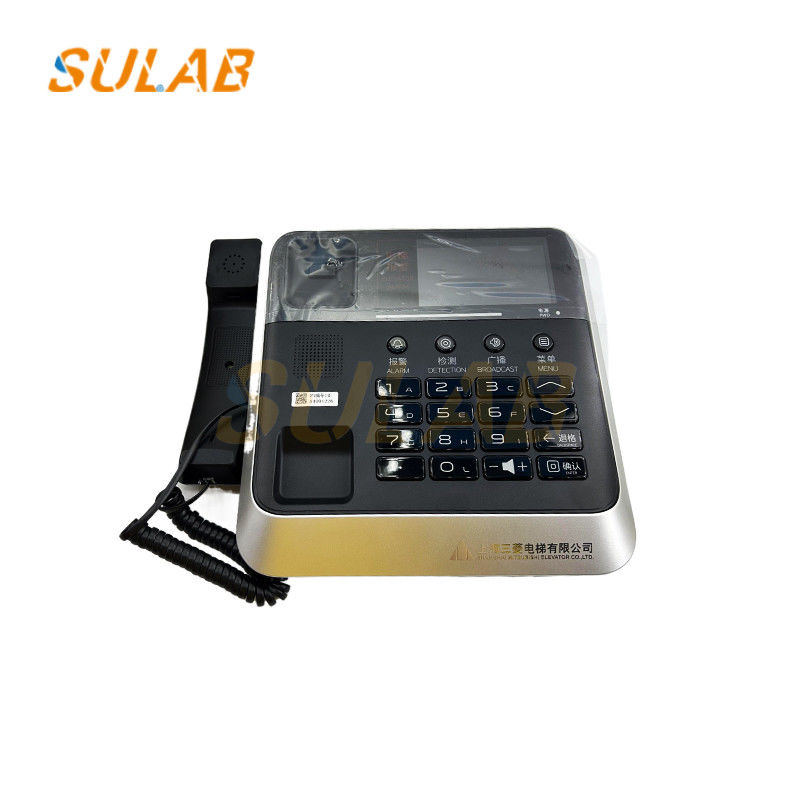

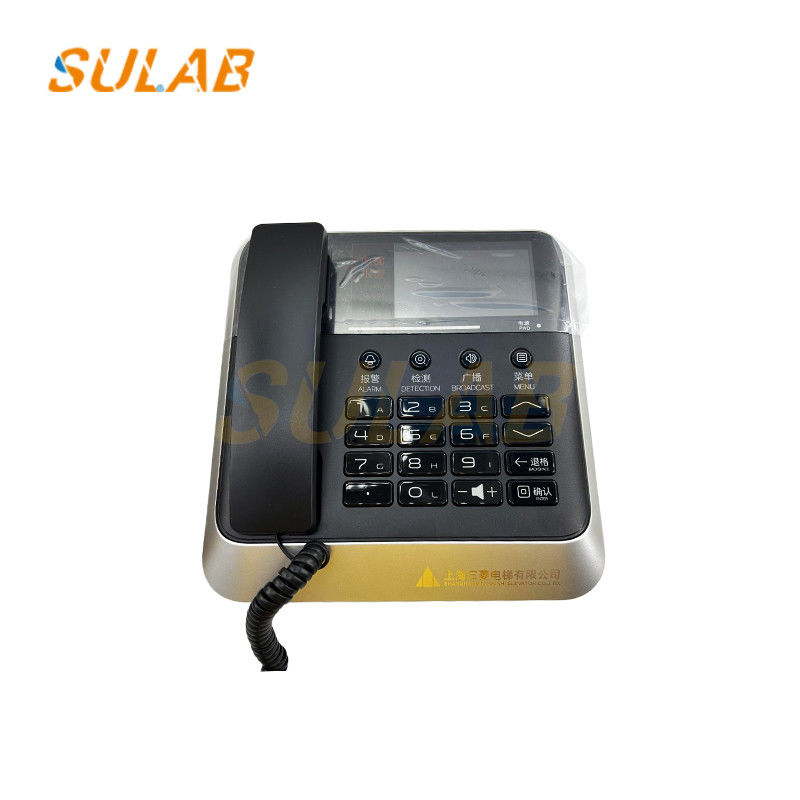

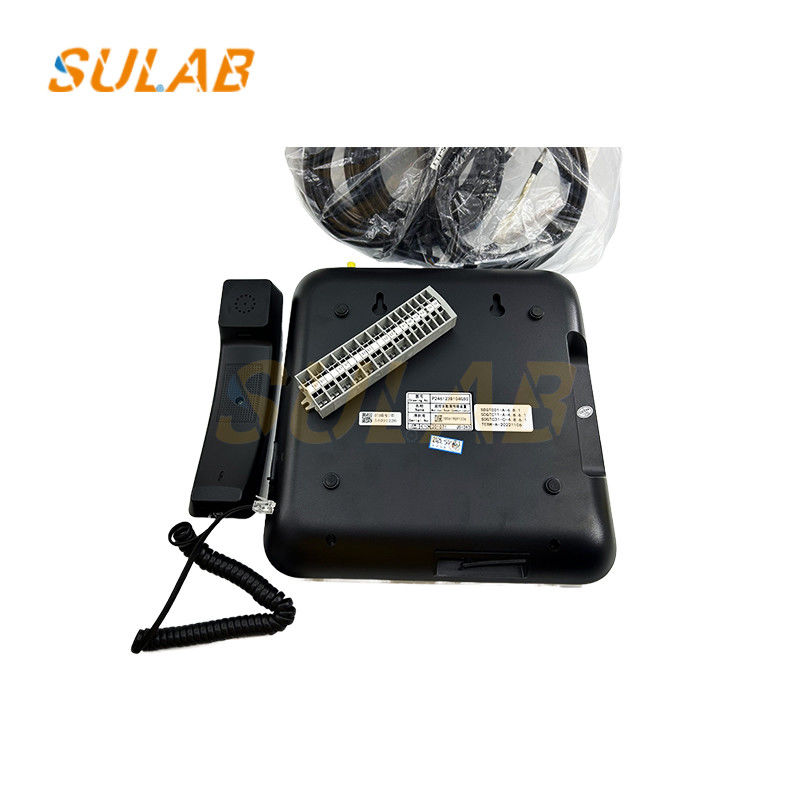

Telefono citofonico ascensore Mitsubishi a cinque vie, Sistema telefonico ascensore, Sistema citofonico ascensore P246123B104G50

Telefono interfono a cinque vie per ascensori Mitsubishi, sistema telefonico per ascensori, sistema interfono per ascensori P246123B104G50

Principio del flusso di lavoro e della trasmissione del segnale
1. Iniziazione della chiamata (prendendo come esempio la sala di servizio di chiamata dell' auto)
Chiamata di attivazione: il passeggero preme il pulsante di chiamata nella macchina, il pulsante si chiude per formare un percorso di corrente e invia un segnale di chiamata (segnale elettrico) all'autobus.
Trasmissione del segnale: il segnale elettrico viene trasmesso all'ospite della sala di servizio attraverso il bus.L'host identifica la fonte del segnale (come il codice di indirizzo dell'auto) e emette un richiamo audio e visivo (come un campanello di allarme, lo schermo mostra la posizione della chiamata).
2. Impianto di comunicazione vocale
Risposta dell'ospite: il personale di turno si collega al canale corrispondente dell'ospite e il microfono converte la voce in un segnale audio elettrico,che viene amplificato e trasmesso al telefono della macchina attraverso il bus.
Chiamata a doppio senso: dopo che il telefono della macchina riceve il segnale elettrico, la voce viene ripristinata attraverso l'altoparlante; allo stesso tempo,il microfono in auto raccoglie la voce del passeggero e la trasmette all'host per ottenere una chiamata full-duplex (trasmissione vocale simultanea bidirezionale).
3. Logica di comunicazione multi-terminal
Chiamata singola e chiamata di gruppo: l'host può chiamare un terminale (come la sala macchine) da solo, o collegare più terminali (come l'auto, il tetto dell'auto,la fossa) allo stesso tempo per le chiamate multiparti (come la comunicazione collaborativa durante la manutenzione).
Identificazione del codice di indirizzo: ogni terminale ha un codice di indirizzo unico (come il quadrante hardware o l'impostazione software).

Composizione del sistema e metodo di connessione
Composizione dell'hardware
Equipaggiamento del terminale: tra cui telefono in auto, telefono in sala macchine, telefono in auto, telefono in box e ospite della sala di servizio.
Linea di trasmissione: il cablaggio del bus (come il cavo a 4 core) o la trasmissione della rete IP (adatta per gli edifici intelligenti) viene utilizzato principalmente per collegare ciascun terminale all'host della sala di servizio.
Apparecchiature di alimentazione e di amplificazione: fornire un'alimentazione in corrente continua stabile (come DC12V/DC24V) e potenziare il segnale vocale tramite un amplificatore audio.

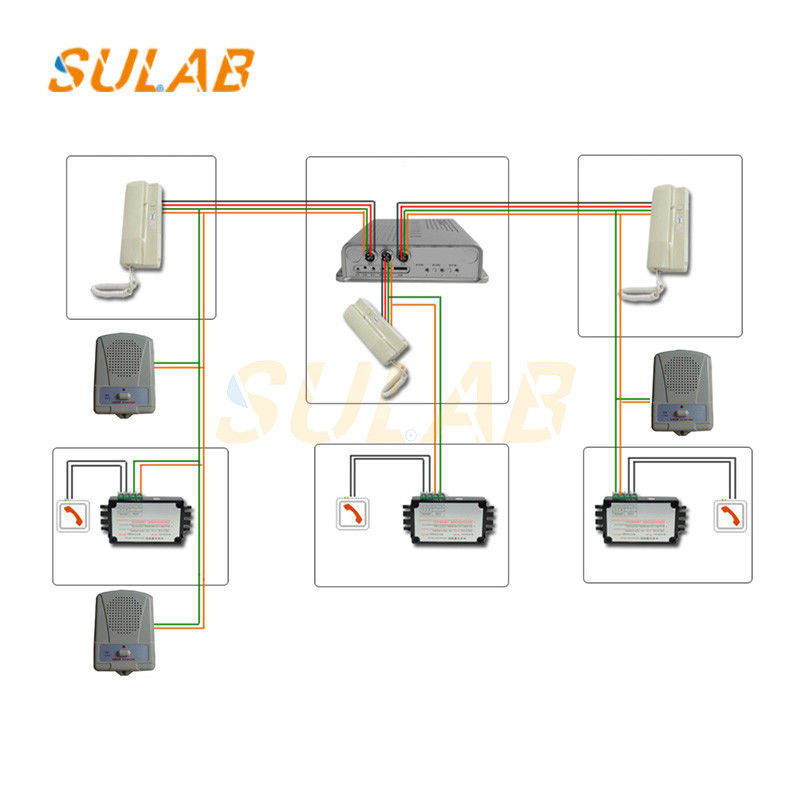

Logica di connessione
Ogni terminale è collegato all'host in parallelo o in serie attraverso il bus per formare una topologia di rete star o bus, garantendo che qualsiasi terminale possa comunicare con l'host o con altri terminali.
