1. Specificativi generali

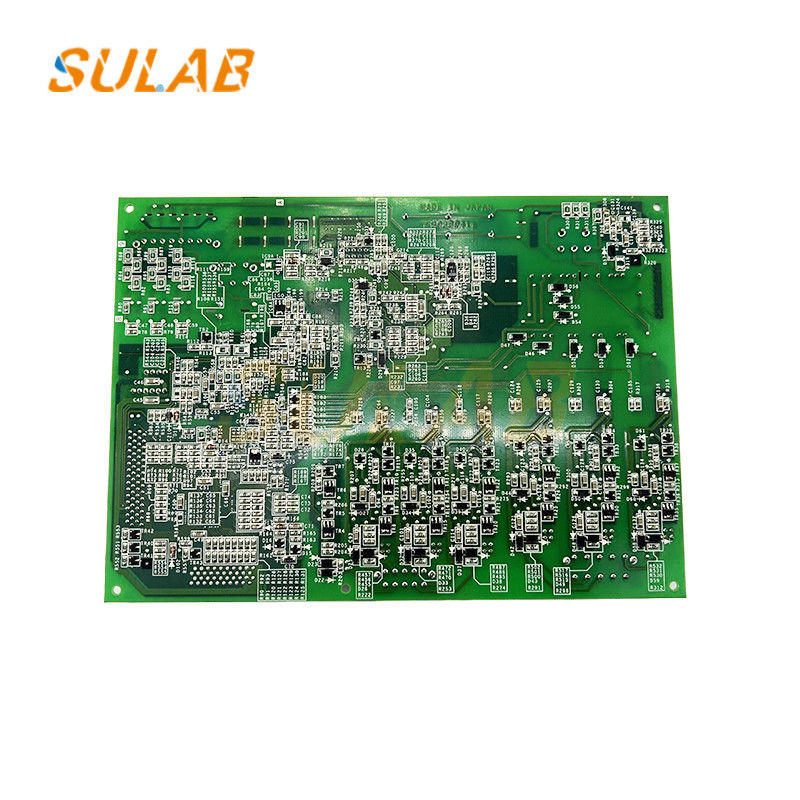

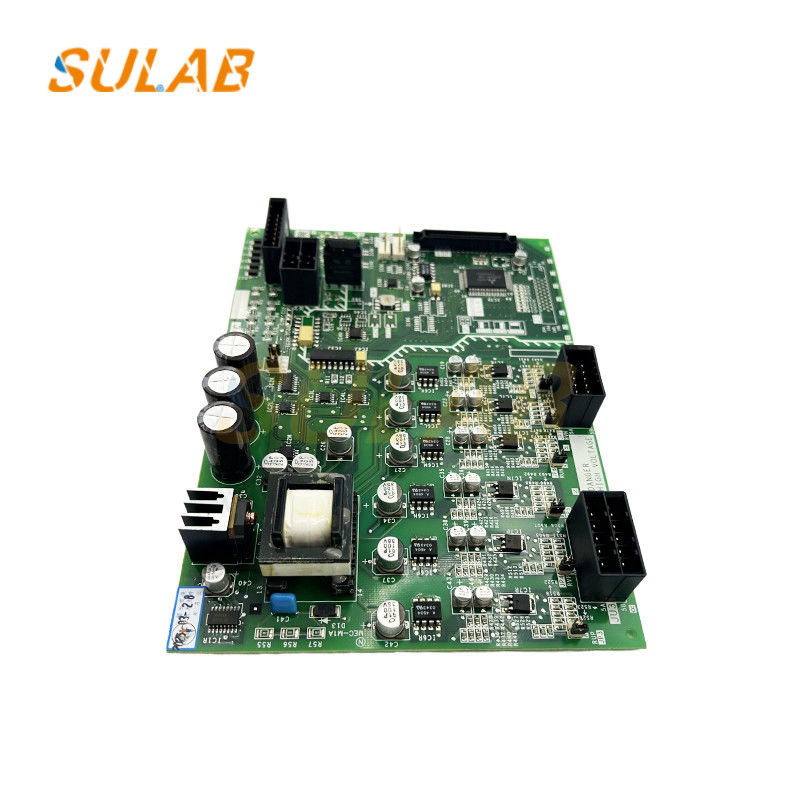

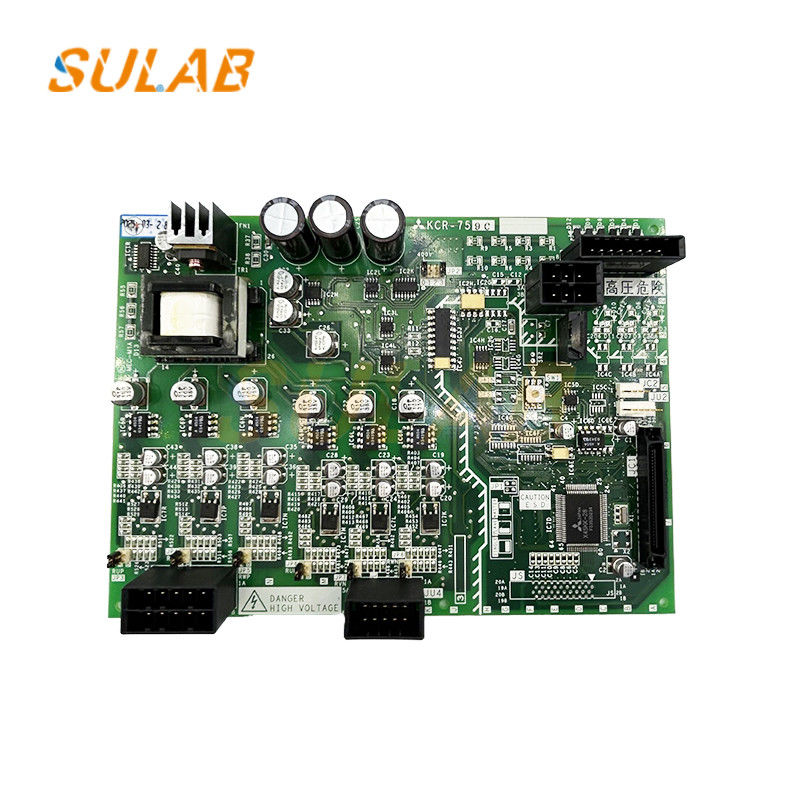

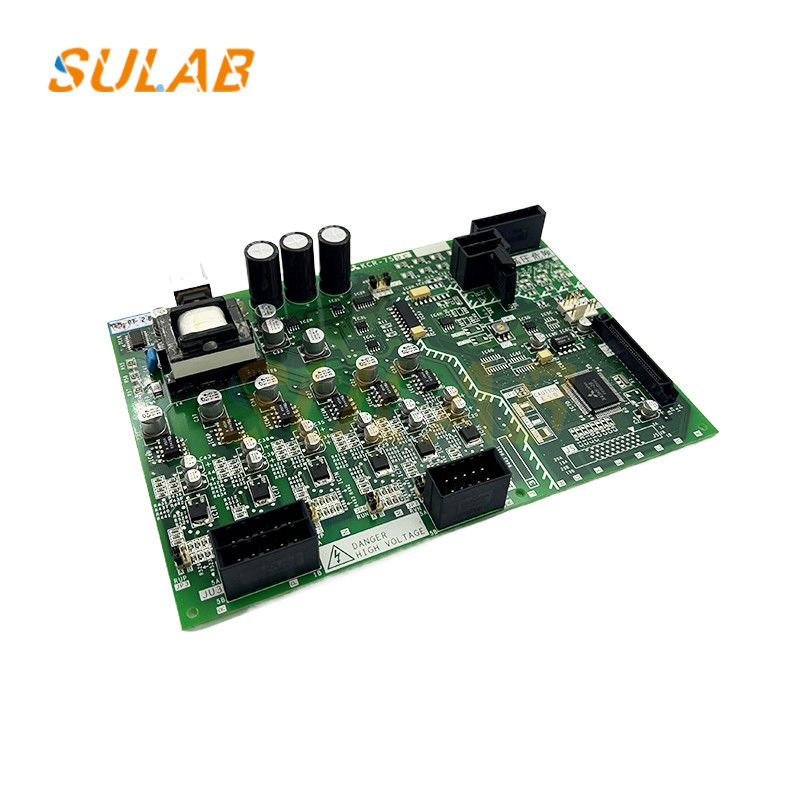

• Modello:KCR-759C

• Applicazione:Sistema di controllo dell'ascensore (probabilmente per il controllo delle porte, l'elaborazione del segnale o la gestione del motore)

• Compatibilità:Progettato per i modelli di ascensore Mitsubishi (la compatibilità esatta dipende dalla serie)

2. Progettazione e produzione di PCB

• Numero di strati:Probabilmente unPCB a 4-6 strati(per l'integrità del segnale e la distribuzione di potenza)

• Materiale:FR-4 (laminato epossidico ignifugo)

• Spessore di rame:1 oz o 2 oz (per la gestione del potere)

• Finitura superficiale:HASL (Hot Air Solder Leveling) o ENIG (Electroless Nickel Immersion Gold) senza piombo per la resistenza alla corrosione

3. Componenti chiave

• Microcontrollore/processore:IC specifico Mitsubishi (possibilmente un chip Mitsubishi proprietario o un controller basato su Renesas/Microchip)

• Regolamento della potenza:Dispositivi per la trasmissione di energia elettrica

• Relai/interruttori a stato solido:per il controllo del motore/porta

• a. apparecchiature per il controllo delle emissioni di carbonio:Per isolamento del segnale e riduzione del rumore

• Connettori:Cappelli di alta resistenza per imbracature

• Circuiti di protezione:Fusibili, diodi TVS e filtri EMI

4. Processo di produzione

1. Progettazione schematica e layoutProgettato utilizzando strumenti CAD (software proprietario di Altium, Eagle o Mitsubishi).

2. Fabbricazione di PCB¢ incisione, perforazione e impilamento a strati.

3. Fornitura di componenti- Componenti approvati OEM (Mitsubishi può utilizzare fornitori specializzati).

4. Assemblaggio SMT¢ Macchine automatizzate per la raccolta e il posizionamento di componenti SMD.

5. Assemblaggio attraverso il buco Saldatura manuale o a onde per componenti più grandi.

6. Test e controllo qualità️

   • Test in circuito (TIC)Verifica le connessioni elettriche.

   • Test funzionaliSimula il funzionamento dell'ascensore.

   • Test di stress ambientale¢ Controlli di resistenza alle vibrazioni/temperatura.

5. Conformità e certificazioni

• Norme di sicurezza:EN 81-20 (sicurezza degli ascensori), UL/CE (se applicabile)

• Conformità EMC:EN 61000-6-2 (immunità), EN 61000-6-4 (emissioni)

6. Punti di guasto e riparazioni comuni

• Tracce di bruciature(a causa di sovraccarichi di potenza)

• Relai non funzionanti(usura meccanica)

• Collegamenti corrosi(esposizione all'umidità)

• Condensatori difettosi(invecchiamento elettrolitico)

7. Sostituzione e disponibilità

• Parte OEM:Deve provenire da Mitsubishi o da distributori autorizzati.

• Alternative per il mercato post-vendita:Rare a causa del design brevettato.

• Unità rinnovate:A volte disponibile presso i fornitori di parti per ascensori.
