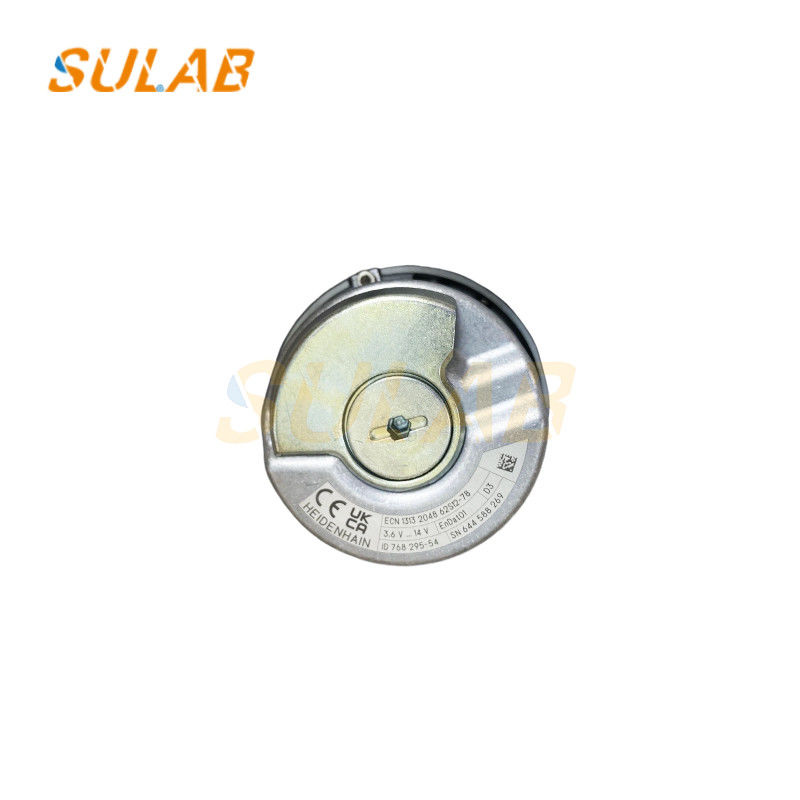

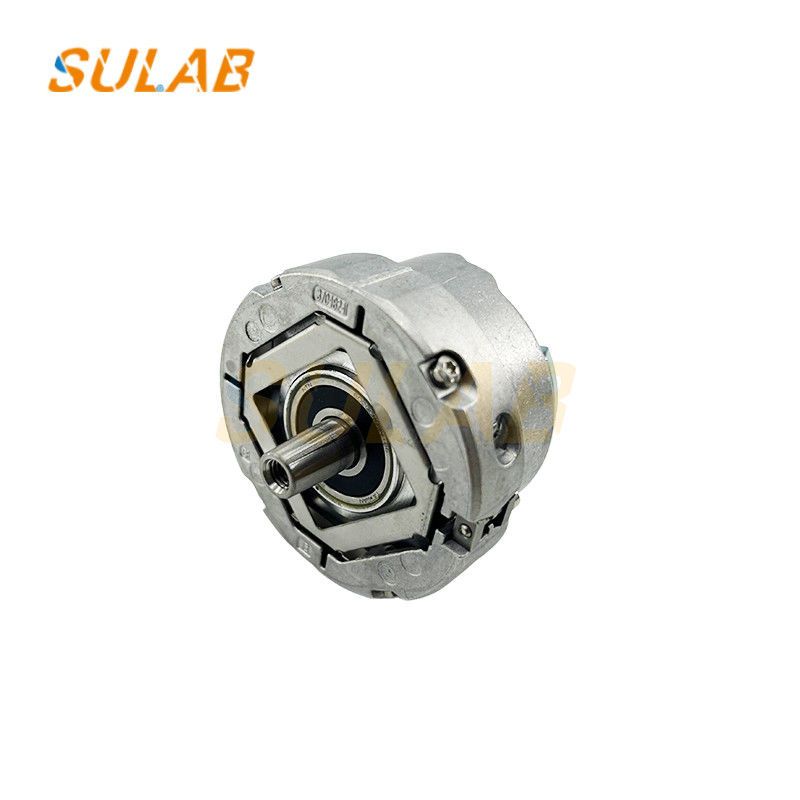

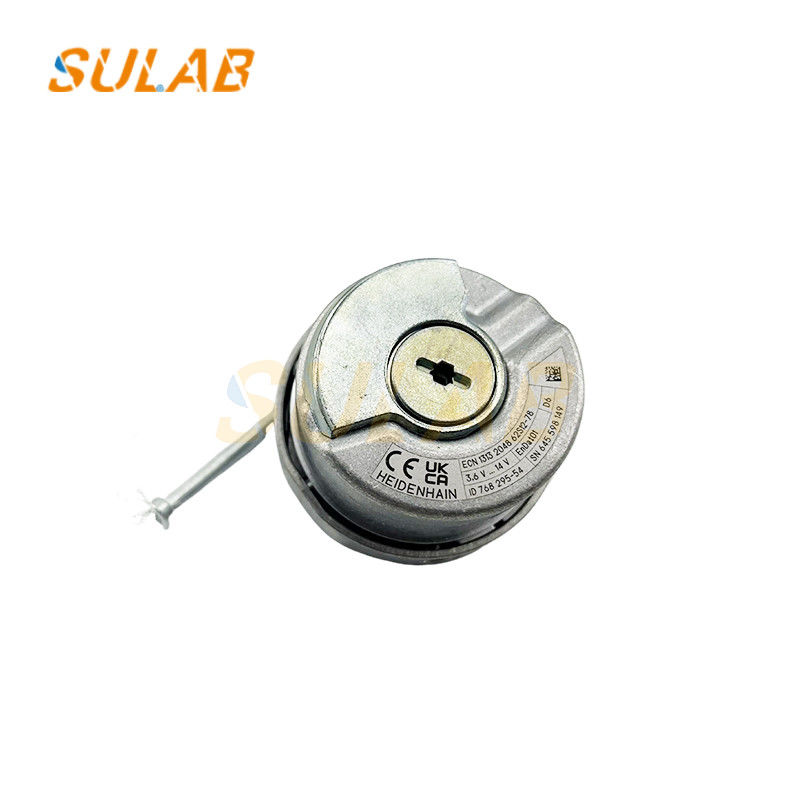

Ascensore Rotante Ospite Sincrono Nuovo Originale Ospite Encoder ECN 1313 2048 62S12-78

Ascensore Rotante Ospite Sincrono Nuovo Originale Ospite Encoder ECN 1313 2048 62S12-78

Funzione:
Determinazione della posizione: misurare con precisione l'angolo di rotazione e la posizione dell'ospite dell'ascensore, e quindi ottenere in tempo reale le informazioni di posizione specifiche della carrozzina dell'ascensore nell'albero.Per esempio:, contando e elaborando gli impulsi dell'encoder, il sistema può sapere con precisione a quale piano si trova il vagone dell'ascensore e a quale distanza si trova dal piano di destinazione,fornire dati di base per il parcheggio a livello dell'ascensore e la visualizzazione del pavimento.
Feedback sulla velocità: Converte le informazioni sulla velocità dell'host dell'ascensore in un segnale elettrico e riporta il segnale al sistema di controllo.Il sistema di controllo monitora la velocità di funzionamento dell'ascensore in tempo reale sulla base di questo segnale di feedback per garantire che l'ascensore funzioni secondo la curva di velocità impostataQuando la velocità effettiva si discosta dalla velocità impostata, il sistema di controllo può effettuare tempestive regolazioni per garantire la fluidità e la sicurezza del funzionamento dell'ascensore.durante l'accelerazione o la decelerazione dell'ascensore, l'encoder può fornire feedback sulla variazione di velocità in tempo reale, consentendo al sistema di controllare con precisione l'output del motore e di ottenere una transizione di velocità agevole.
Giudizio della direzione di corsa: può identificare la direzione di rotazione dell'ospite dell'ascensore, in modo da determinare se l'ascensore sta correndo verso l'alto o verso il basso.Queste informazioni sono fondamentali per il sistema di controllo dell'ascensore per effettuare giudizi e operazioni logici correttiPer esempio, in termini di controllo delle porte del pavimento e di elaborazione del segnale di chiamata, il sistema deve rispondere di conseguenza in base alla direzione di marcia dell'ascensore.

Passi di installazione
Pulizia della parte di installazione: per pulire l'albero conico dell'encoder e il foro conico del mandrino di installazione con un panno pulito e sottile, per rimuovere olio, polvere e impurità, ecc.,per garantire la pulizia della superficie di accoppiamento conica.

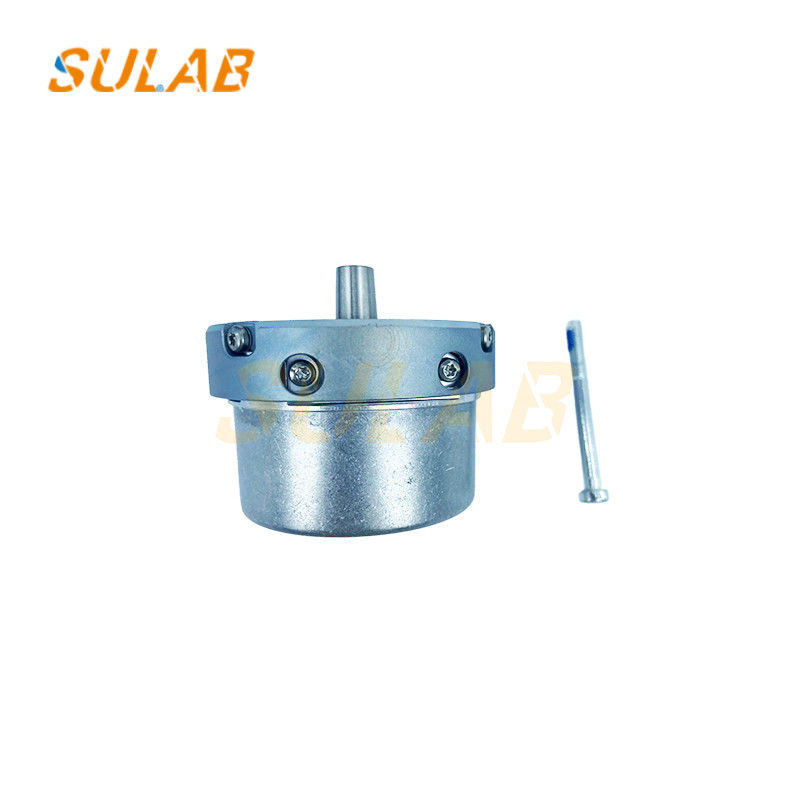

Installazione del corpo dell'encoder: inserire l'albero conico dell'encoder nel foro conico dell'albero in modo che i due siano strettamente combinati,e quindi utilizzare bulloni delle specifiche corrispondenti (come M5×50) per collegare l'encoder all'alberoLa coppia di serraggio è generalmente di 5 Nm.
Regolazione e fissaggio: ruotare delicatamente l'encoder per verificare se ruota in modo flessibile. Se non ruota in modo flessibile, verificare se i bulloni sono installati distorti.stringere i bulloni di tensione dell' encoderLa coppia di serraggio è generalmente di 0,65 Nm.
Installazione della linea corta dell'encoder: installare la linea corta dell'encoder secondo il metodo indicato nella figura.Non usare una forza eccessiva per deformare i perni, e poi installare il coperchio posteriore dell'encoder.
Collegamento della linea lunga dell'encoder: collegare la testa maschile DB15 della linea lunga dell'encoder alla testa femminile DB15 della linea corta e stringere le viti sulla testa maschile DB15 della linea lunga.
