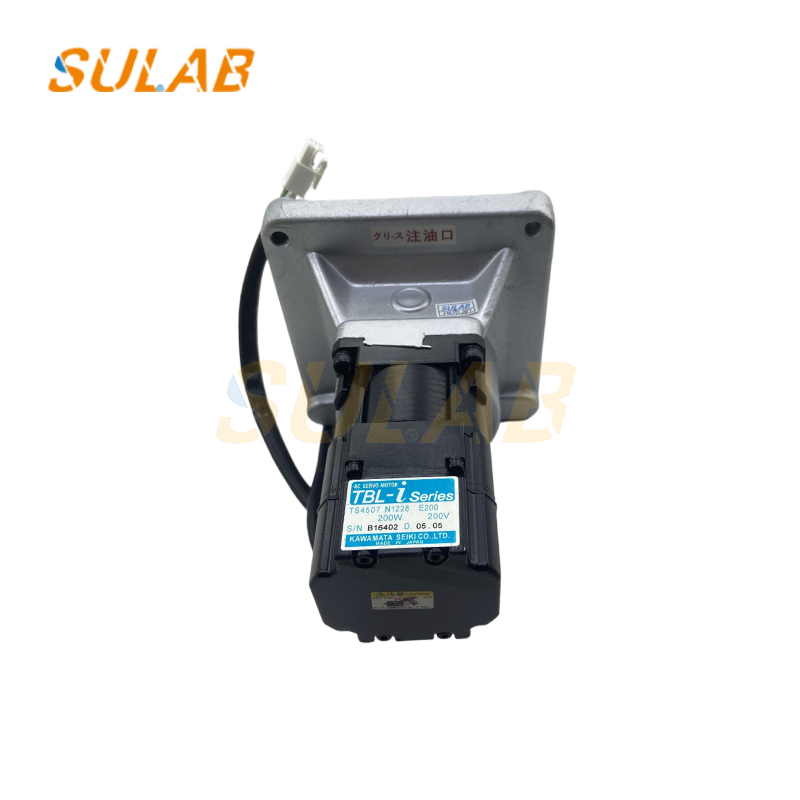

Perno motore porta ascensore SULAB TS4507N1228 per Toshiba Dongyang

 Perno motore porta ascensore Toshiba adatto per motore porta ascensore Dongyang, motore porta ascensore TS4507N1228

Fasi di installazione
Installazione della staffa: Se il motore richiede l'installazione della staffa, fissare prima la staffa nella posizione designata nella cabina dell'ascensore. Assicurarsi che la staffa sia installata saldamente, con una deviazione orizzontale non superiore a 0,1 mm/m.
Posizionamento del motore: Utilizzare un'attrezzatura di sollevamento appropriata per sollevare delicatamente il motore della porta della cabina TS4507N1228 sulla staffa, assicurandosi che l'albero del motore sia allineato con l'albero di trasmissione della porta dell'ascensore. Per i motori collegati tramite un giunto, regolare con precisione la posizione del motore per garantire che le due metà del giunto siano accuratamente allineate. La deviazione radiale non deve superare 0,05 mm e la deviazione assiale non deve superare 0,03 mm.
Fissaggio del motore: Fissare il motore alla staffa con bulloni. Serrare i bulloni gradualmente, diagonalmente, per garantire un'installazione del motore stabile e uniformemente distribuita. La coppia di serraggio deve essere conforme al manuale di installazione del motore.
Cablaggio elettrico: Collegare correttamente i cavi di alimentazione e di segnale del motore in base alla targhetta del motore e allo schema elettrico. Assicurarsi della corretta sequenza delle fasi dei cavi di alimentazione. Per i motori monofase, prestare attenzione alle posizioni di collegamento dei fili neutri e attivi. Dopo aver collegato i fili, sigillare la scatola di giunzione per impedire l'ingresso di polvere e umidità.
Collegamento del driver: Se il motore è collegato alla porta dell'ascensore tramite un dispositivo di trasmissione come una cinghia o una catena, assicurarsi che il dispositivo di trasmissione sia installato e regolato correttamente. Ad esempio, quando si installa la cinghia, assicurarsi che la tensione della cinghia sia moderata; quando si installa la catena, assicurarsi che la tensione della catena sia appropriata e che la catena e la ruota dentata si ingranino bene.
Installazione del dispositivo di fine corsa: Installare l'interruttore di fine corsa della porta dell'ascensore, assicurandosi che l'interruttore sia posizionato correttamente in modo che possa interrompere l'alimentazione del motore quando la porta dell'ascensore raggiunge la sua posizione limite, impedendo alla porta di aprirsi o chiudersi eccessivamente.
