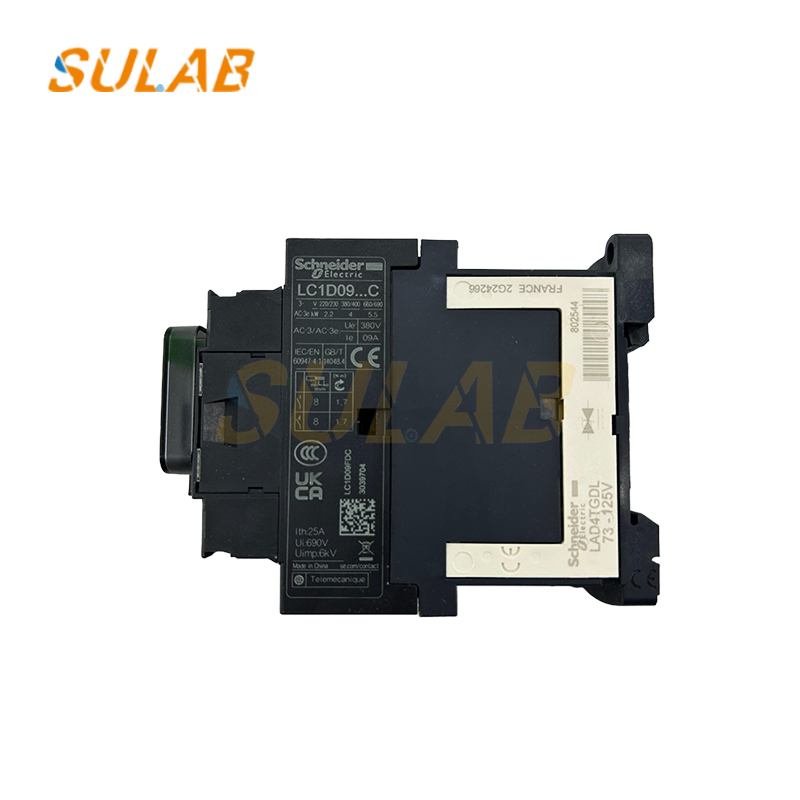

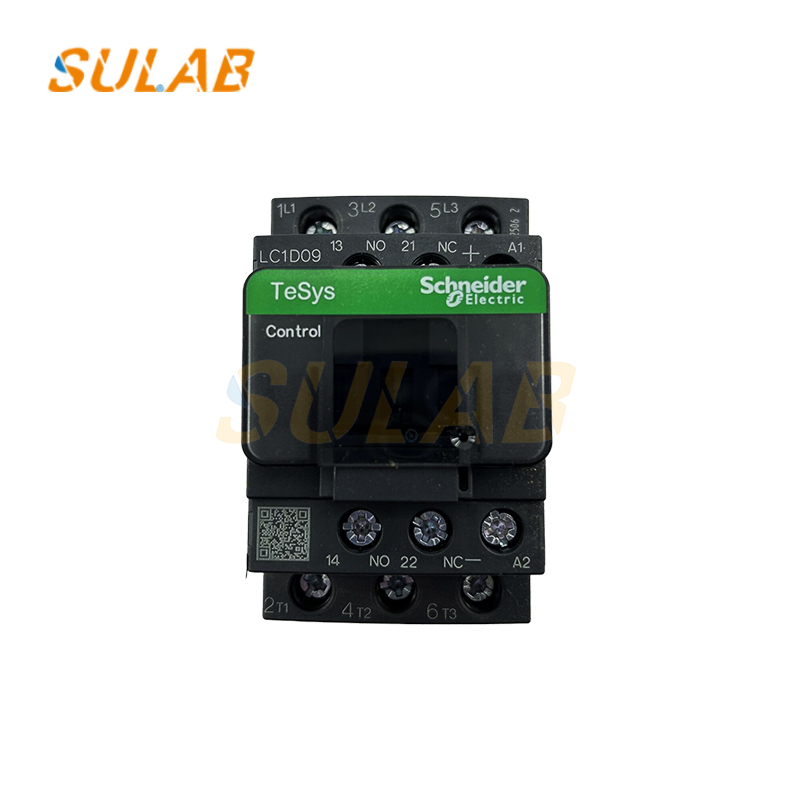

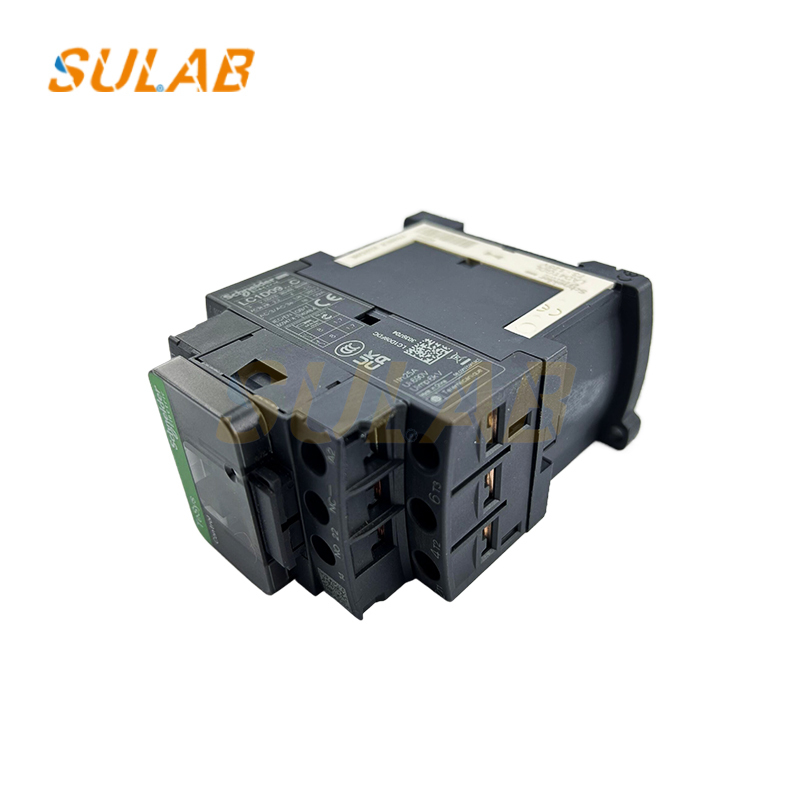

Contattore CA Schneider Originale LC1D09BDC LC1D09FDC Contattore CC
Schneider LC1D09FDC è un contattore CC della serie TeSys D. Di seguito è un'introduzione dalle dimensioni della sua composizione strutturale, principio di funzionamento, parametri tecnici, scenari applicativi, ecc.:
-
Composizione Strutturale
- Sistema Elettromagnetico: Include nuclei di ferro mobili e statici, una bobina di attrazione e una molla di reazione. Quando la bobina di attrazione è alimentata, viene generato un campo magnetico, che fa sì che il nucleo di ferro mobile superi la forza della molla di reazione e si attragga con il nucleo di ferro statico; quando la bobina è diseccitata, il campo magnetico scompare e il nucleo di ferro mobile si ripristina sotto l'azione della molla di reazione.
- Sistema di Contatto: Adotta una struttura di contatto a ponte a doppia interruzione, generalmente con tre coppie di contatti principali normalmente aperti, che vengono utilizzati per collegare e scollegare il circuito principale. Inoltre, può essere dotato di contatti ausiliari NO (normalmente aperti) e NC (normalmente chiusi), che vengono utilizzati per il feedback del segnale o il controllo di interblocco del circuito di controllo.
- Sistema di Estinzione dell'Arco: I contattori di grande capacità (superiori a 20A) utilizzano coperture di estinzione dell'arco a fessura e piastre a griglia di estinzione dell'arco per l'estinzione dell'arco; i contattori di piccola capacità utilizzano contatti a doppia interruzione per l'estinzione dell'arco, l'estinzione dell'arco a forza elettrica, piastre ad arco interfase per l'isolamento dell'arco e coperture di estinzione dell'arco in argilla per l'estinzione dell'arco.
| Marca |
Schneider |
| Descrizione |
Contattore per ascensore |
| Modello |
LC1D09FDC |
| MOQ |
1PC |
| Trasporto |
TNT, UPS, DHL, Fedex, Aereo, Mare |
| Applicabile |
Ascensore |
| Pacchetti |
Cartone, Cassa di legno, Pallet ecc. |
| Tempi di consegna |
Normalmente 2-3 giorni lavorativi dopo il pagamento |
| Garanzia |
Un anno |
| Metodo di pagamento |
Banca aziendale, Western Union, Alibaba, Paypal ecc. |
-
Principio di Funzionamento: Quando la bobina elettromagnetica del contattore è collegata alla tensione CC nominale, viene generato un campo magnetico nella bobina. Sotto l'azione dell'attrazione elettromagnetica, il nucleo di ferro statico supera la forza di reazione della molla, attrae il nucleo di ferro mobile al nucleo di ferro statico e fa sì che i contatti mobili e statici si tocchino, collegando così il circuito principale e il circuito di controllo; quando la bobina è diseccitata, l'attrazione elettromagnetica del nucleo di ferro statico scompare e il nucleo di ferro mobile si ripristina sotto la forza di reazione della molla, facendo separare i contatti mobili dai contatti statici e interrompendo il circuito principale e il circuito di controllo.
-
Parametri Tecnici
- Corrente Nominale: 9A.
- Tensione della Bobina: Comunemente 110V CC e sono disponibili anche altre opzioni come CC 12V, 24V, 48V, 220V.
- Poli: 3P, ovvero un contattore a tre poli.
- Livello di Tensione: Può essere utilizzato in circuiti con tensione CA fino a 660V (690V). Nella categoria di applicazione AC-3, può funzionare normalmente quando la tensione di lavoro è 380V.
- Caratteristiche di Azione: La tensione di inserimento CC è 85-110%Us e la tensione di rilascio è 10-75%Us.
