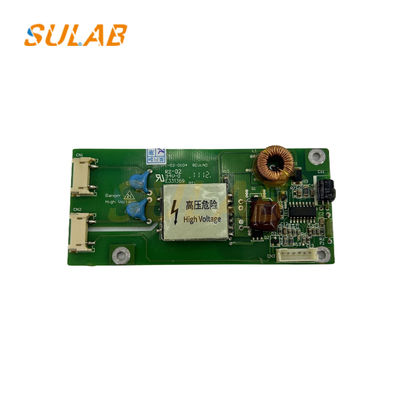

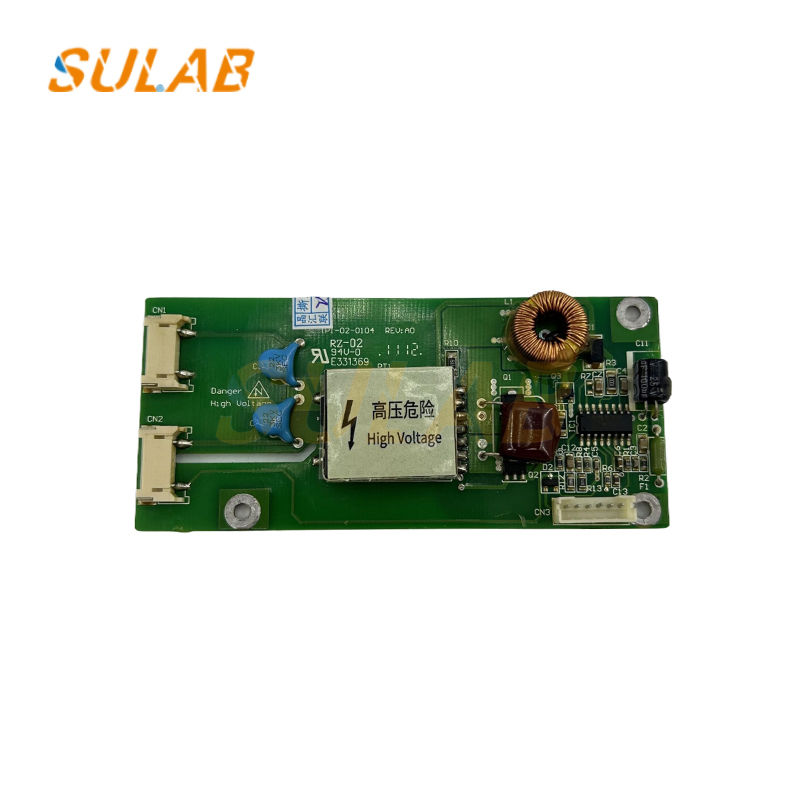

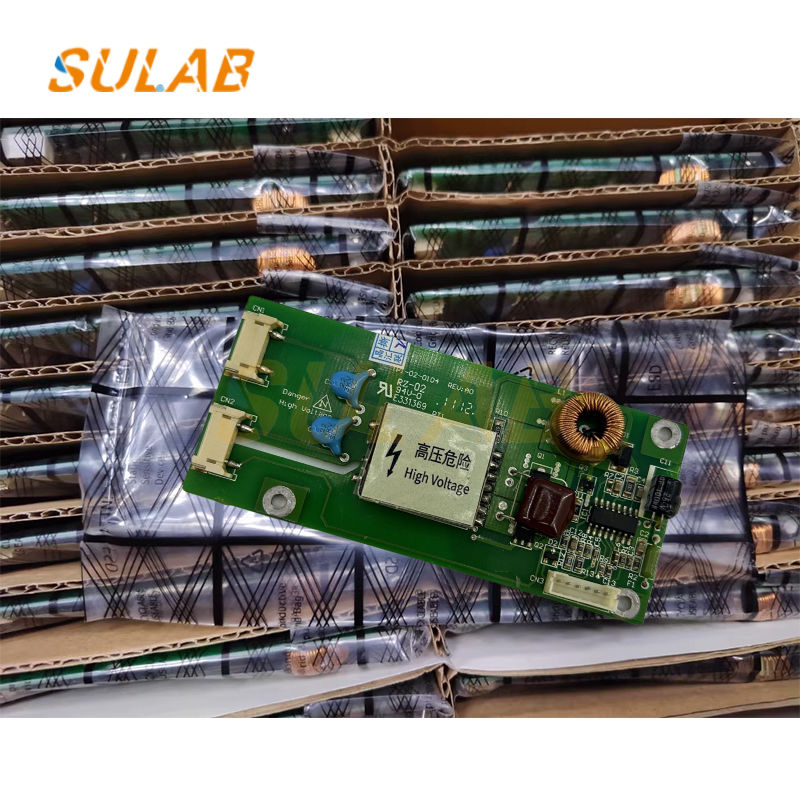

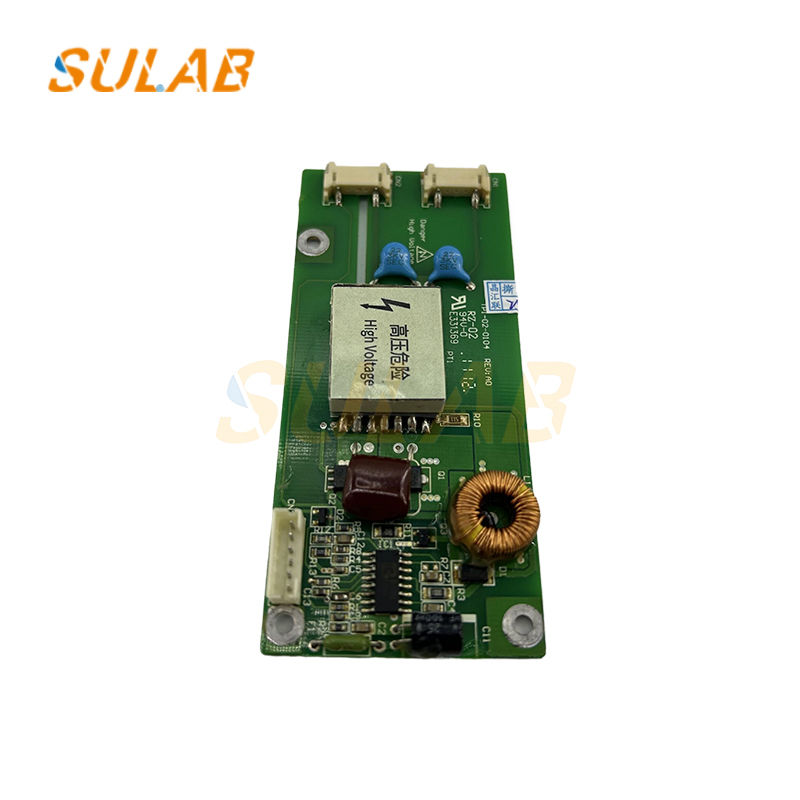

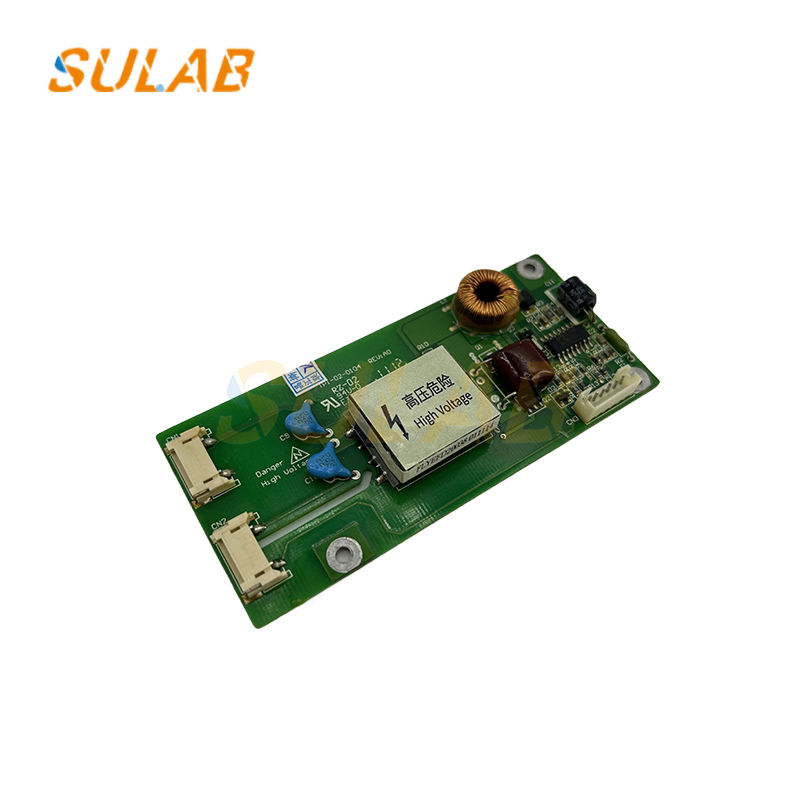

Striscia ad alta tensione TPI-02-0104 TPI-02-0104-K2 TPI-02-0609 E229877 TPL-06-5003

Striscia ad alta tensione TPI-02-0104 TPI-02-0104-K2 TPI-02-0609 E229877 TPL-06-5003

Parametri di base

• Tensione di ingresso: 10 - 13,2 V, che le consente di funzionare stabilmente entro un certo intervallo di tensione e di adattarsi a diverse condizioni di alimentazione.
• Potenza in uscita: 18 W, fornendo un supporto di alimentazione stabile per i dispositivi di carico collegati.
• Tensione di uscita: 12 V, fornendo una tensione di lavoro adatta per componenti come i tubi di retroilluminazione degli LCD.
• Modalità di connessione del transistor: Tipo single-ended, che presenta i vantaggi di una struttura del circuito semplice e di un basso costo.
• Modalità di modulazione: Modalità di modulazione della larghezza di impulso (PWM). Controlla la tensione e la potenza in uscita regolando la larghezza dell'impulso, con elevata efficienza e stabilità.

Ruoli funzionali

• Conversione di tensione: Converte la tensione continua inferiore in ingresso nella tensione alternata superiore richiesta dai tubi di retroilluminazione degli LCD. Generalmente, può convertire la tensione continua da 10 - 13,2 V in un'alta tensione (come diverse migliaia di volt di tensione alternata) sufficiente per illuminare i tubi di retroilluminazione.
• Regolazione della luminosità: Attraverso la modalità di modulazione PWM, può regolare il ciclo di lavoro della tensione in uscita in base alle necessità, in modo da realizzare la regolazione della luminosità dei tubi di retroilluminazione e soddisfare le esigenze di diversi scenari di visualizzazione.
• Funzioni di protezione: È dotato di molteplici funzioni di protezione, come protezione da sovratensione, protezione da sovracorrente, protezione da cortocircuito, ecc. Quando la tensione in uscita è troppo alta, la corrente è troppo grande o si verifica un guasto da cortocircuito, può interrompere automaticamente l'alimentazione o adottare altre misure di protezione per impedire che i tubi di retroilluminazione e altri componenti del circuito vengano danneggiati.

Campi di applicazione

• Display a cristalli liquidi: È ampiamente utilizzato in varie dimensioni di display a cristalli liquidi, come monitor di computer, TV LCD, tablet, ecc., fornendo alimentazione per i loro tubi di retroilluminazione per consentire agli schermi di visualizzare le immagini normalmente.
• Controllo industriale: Viene applicato anche in apparecchiature come interfacce uomo-macchina e display touchscreen nel campo del controllo industriale, fornendo alimentazione di retroilluminazione stabile per i display a cristalli liquidi di questi dispositivi.
• Apparecchiature mediche: I display a cristalli liquidi di alcune apparecchiature mediche come monitor e ultrasuoni B utilizzeranno anche la striscia ad alta tensione TPI - 02 - 0104 per garantire la normale visualizzazione e l'utilizzo dell'apparecchiatura.
